Webasto Thermo Top Evo Einbaudokumentation Seite 17

Nissan Note
1
Ident.-Nr.: 1322168B
1
37
1
1
38
2
1
39
1
2
40
Stand: 13.11.2014

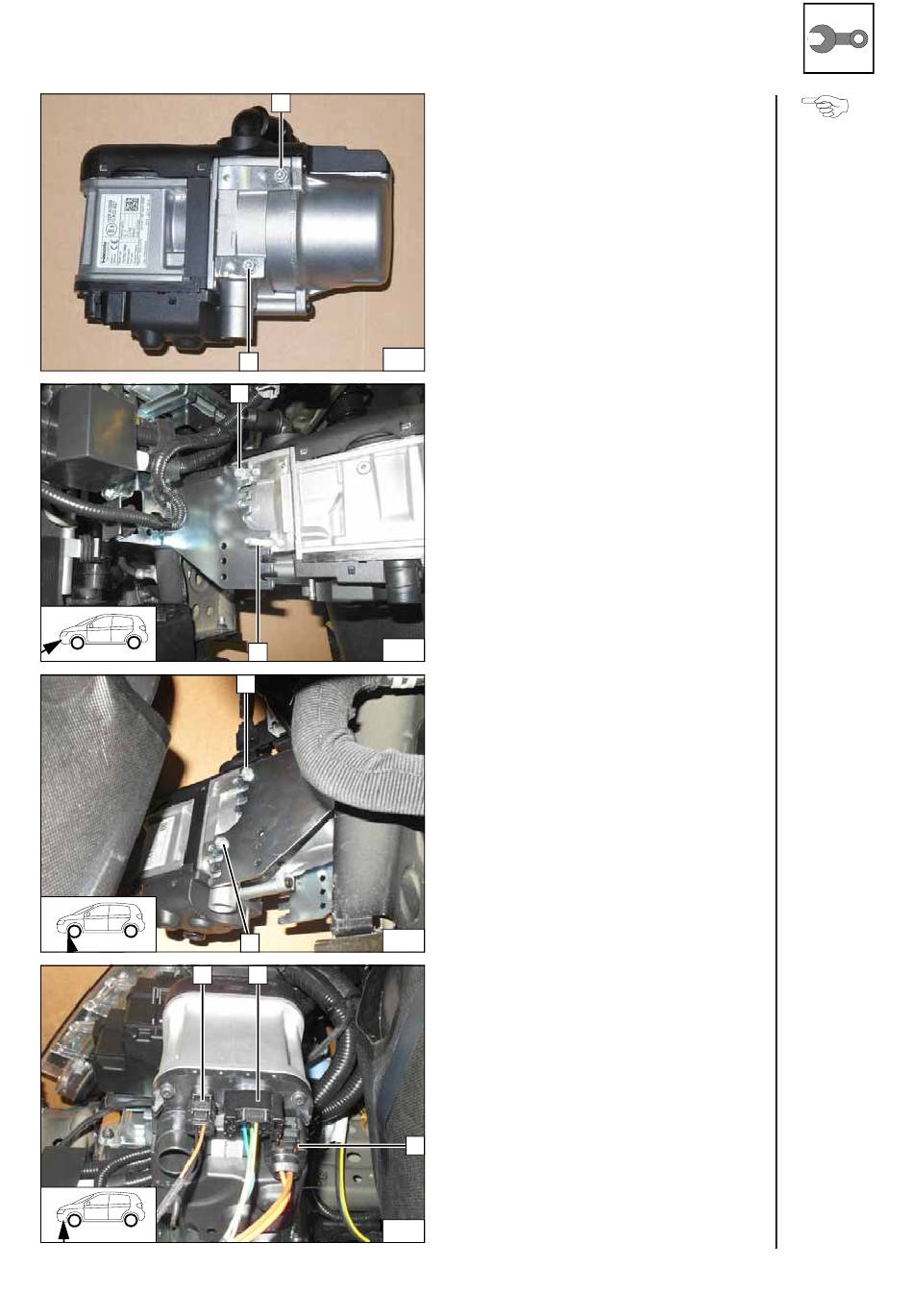

Selbstfurchende Schrauben 5x13 1 [2x] in
vorhandene Bohrungen max. 3 Gewinde-
gänge eindrehen!
Heizgerät einbauen
1 Selbstfurchende Schraube 5x13 fest-
ziehen
2 Stehbolzen festziehen
1 Selbstfurchende Schraube 5x13 [2x]
festziehen
1 Kabelbaum Umwälzpumpe
2 Kabelbaum Heizgerät [2x]
2
Schrauben
lose vor-
montieren
Heizgerät
montieren
Heizgerät
montieren
Kabelbäu-
me montie-
ren
