Webasto Thermo Top Evo Einbaudokumentation Seite 14

Nissan Note
1
2
4
4
2
3
3
2
2
Ident.-Nr.: 1322168B
25
4 3
26
2
1 2
27
1
28
Stand: 13.11.2014

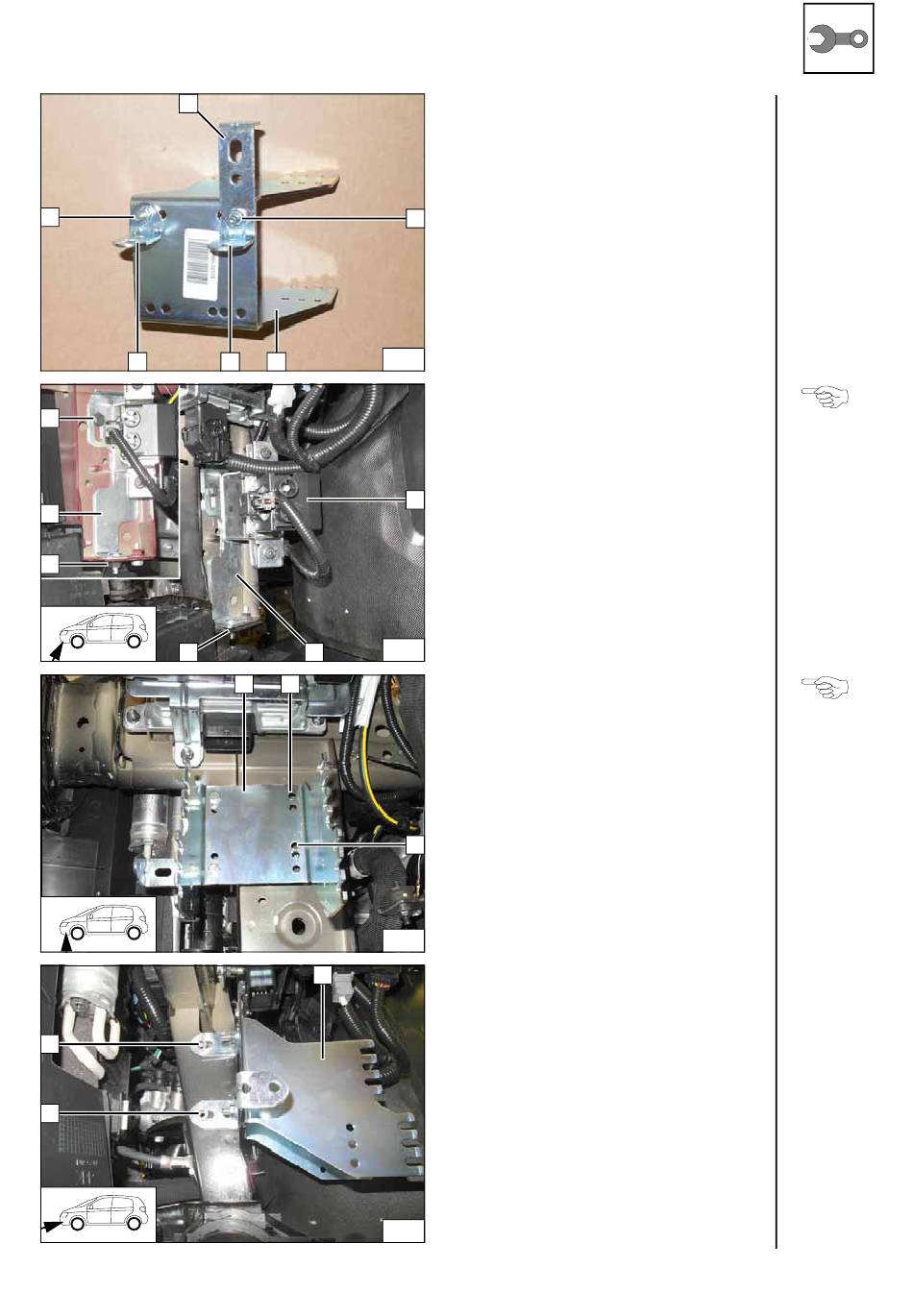

1 Lochband
2 Schraube M6x20, Bundmutter [je 2x]
3 Halter
4 Winkel [2x]
2
Einbauort vorbereiten
Relais für elektr. Zuheizer 1 mit Halterung 2
ausbauen. Halterung 2 entsorgen.
Fzg.eigene Schraube 4 und fzg.eigene Mut-
ter 3 werden wieder verwendet, siehe
1
Abschnitt „Abgas"!
Halter 1 nach oben ausrichten und Winkel an
Träger anlegen (siehe nachfolgende
Abbildung)!
2 Lochbild [2x] übertragen
2
1 Halter
2 Lochbild [2x] übertragen
Halter vor-
montieren
Zug-
magnet
ausbauen
Lochbild
übertragen
Lochbild
übertragen
© Webasto Thermo & Comfort SE 14
