Anschließen
Plug-in-Module anschließen
6.6
Plug-in-Module anschließen
Die TX700-HMIs ermöglichen den Einsatz von mehreren optionalen Plug-in-Modulen. Dabei
sind mehrere Modulkonfigurationen möglich.

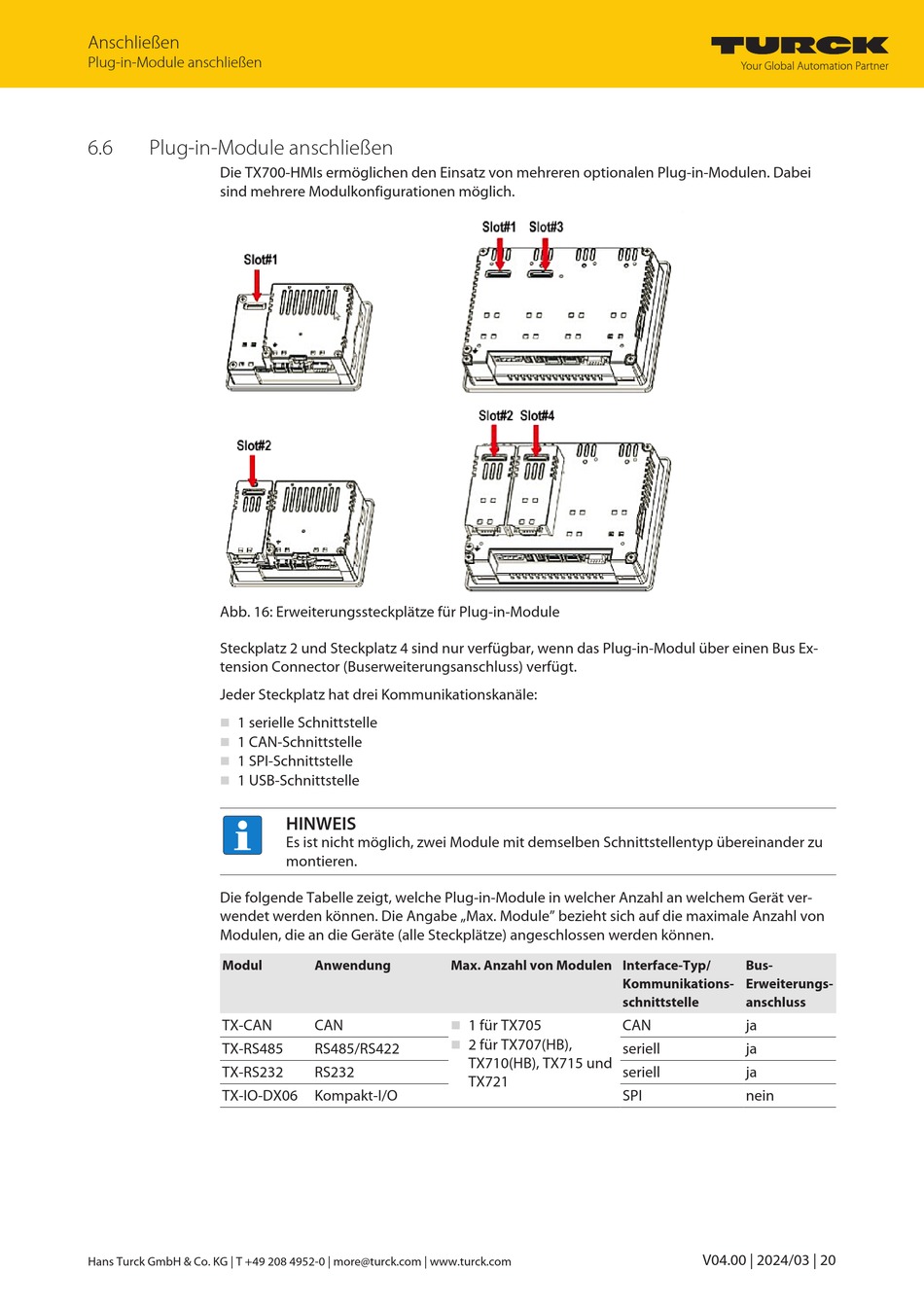

Abb. 16: Erweiterungssteckplätze für Plug-in-Module
Steckplatz 2 und Steckplatz 4 sind nur verfügbar, wenn das Plug-in-Modul über einen Bus Ex-
tension Connector (Buserweiterungsanschluss) verfügt.
Jeder Steckplatz hat drei Kommunikationskanäle:
1 serielle Schnittstelle
n
1 CAN-Schnittstelle
n
1 SPI-Schnittstelle
n
1 USB-Schnittstelle
n
Die folgende Tabelle zeigt, welche Plug-in-Module in welcher Anzahl an welchem Gerät ver-
wendet werden können. Die Angabe „Max. Module" bezieht sich auf die maximale Anzahl von
Modulen, die an die Geräte (alle Steckplätze) angeschlossen werden können.
Modul
TX-CAN
TX-RS485
TX-RS232
TX-IO-DX06
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
HINWEIS
Es ist nicht möglich, zwei Module mit demselben Schnittstellentyp übereinander zu
montieren.
Anwendung
Max. Anzahl von Modulen Interface-Typ/
CAN
n
n
RS485/RS422
RS232
Kompakt-I/O
Kommunikations-
schnittstelle
1 für TX705
CAN
2 für TX707(HB),
seriell
TX710(HB), TX715 und
seriell
TX721
SPI
Bus-
Erweiterungs-
anschluss
ja
ja
ja
nein
V04.00 | 2024/03 | 20
