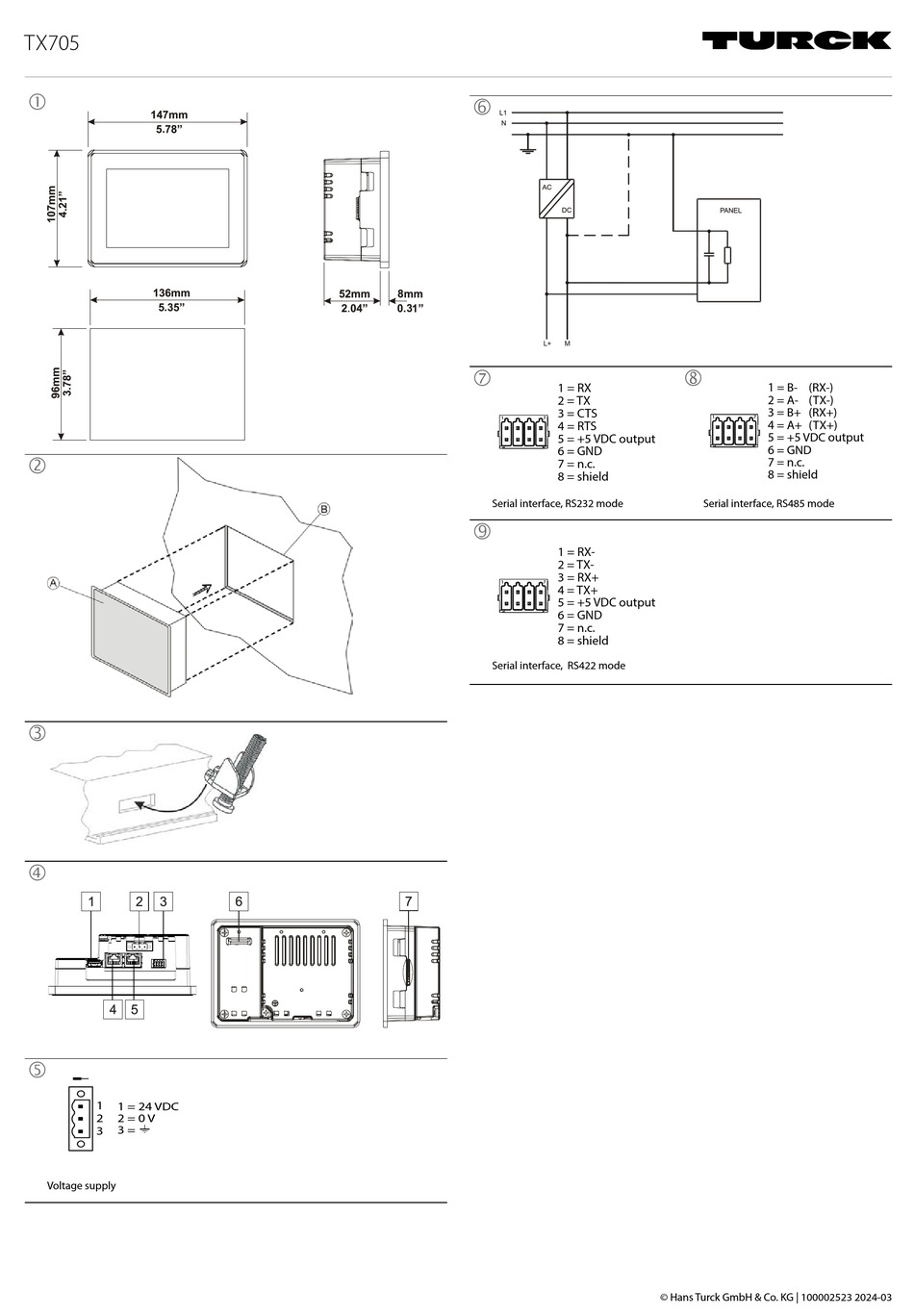

TX705
1
1 = 24 VDC
2
2 = 0 V
3 =
3
Voltage supply
1 = RX
2 = TX
3 = CTS
1
7
4 = RTS
5 = +5 VDC output
6 = GND
2
8
7 = n.c.
8 = shield
Serial interface, RS232 mode
1 = RX-
2 = TX-
3 = RX+
1
7
4 = TX+
5 = +5 VDC output
6 = GND
2
8
7 = n.c.
8 = shield
Serial interface, RS422 mode
1 = B-
(RX-)
2 = A-
(TX-)
3 = B+
(RX+)
1
7
4 = A+
(TX+)
5 = +5 VDC output
6 = GND
2
8
7 = n.c.
8 = shield
Serial interface, RS485 mode
© Hans Turck GmbH & Co. KG | 100002523 2024-03
