Montieren
Gerät erden
5.4
Gerät erden
Das Gerät muss geerdet werden.
„
Gerät über die Erdungsschraube auf der Gehäuserückseite oder über Klemme 3 am Span-
nungsversorgungsanschluss erden.
„
Minimalen Leitungsquerschnitt für den Erdungsanschluss von 1,5 mm² beachten.
Allgemeine Hinweise zur Geräteerdung
„
Alle elektronischen Geräte im Steuerungssystem ordnungsgemäß erden.
„
Erdung gemäß der geltenden Bestimmungen vornehmen.
„
Gerät erden, um Rauscheffekte durch elektromagnetische Störung zu minimieren.
Spannungsversorgung erden
Der Schaltkreis der Spannungsversorgung kann erdungsfrei oder geerdet sein.
„
Um den Versorgungsschaltkreis zu erden, Masseleitung wie in der folgenden Abbildung
an den Schutzleiter anschließen (gestrichelte Linie).
„
Wenn der Versorgungsschaltkreis nicht geerdet wird, ist das Gerät selbst intern mit Erde
verbunden (1-MΩ-Widerstand mit parallel geschaltetem 4,7-nF-Kondensator).
„
Spannungsversorgung mit einer doppelten oder verstärkten Isolierung versehen.

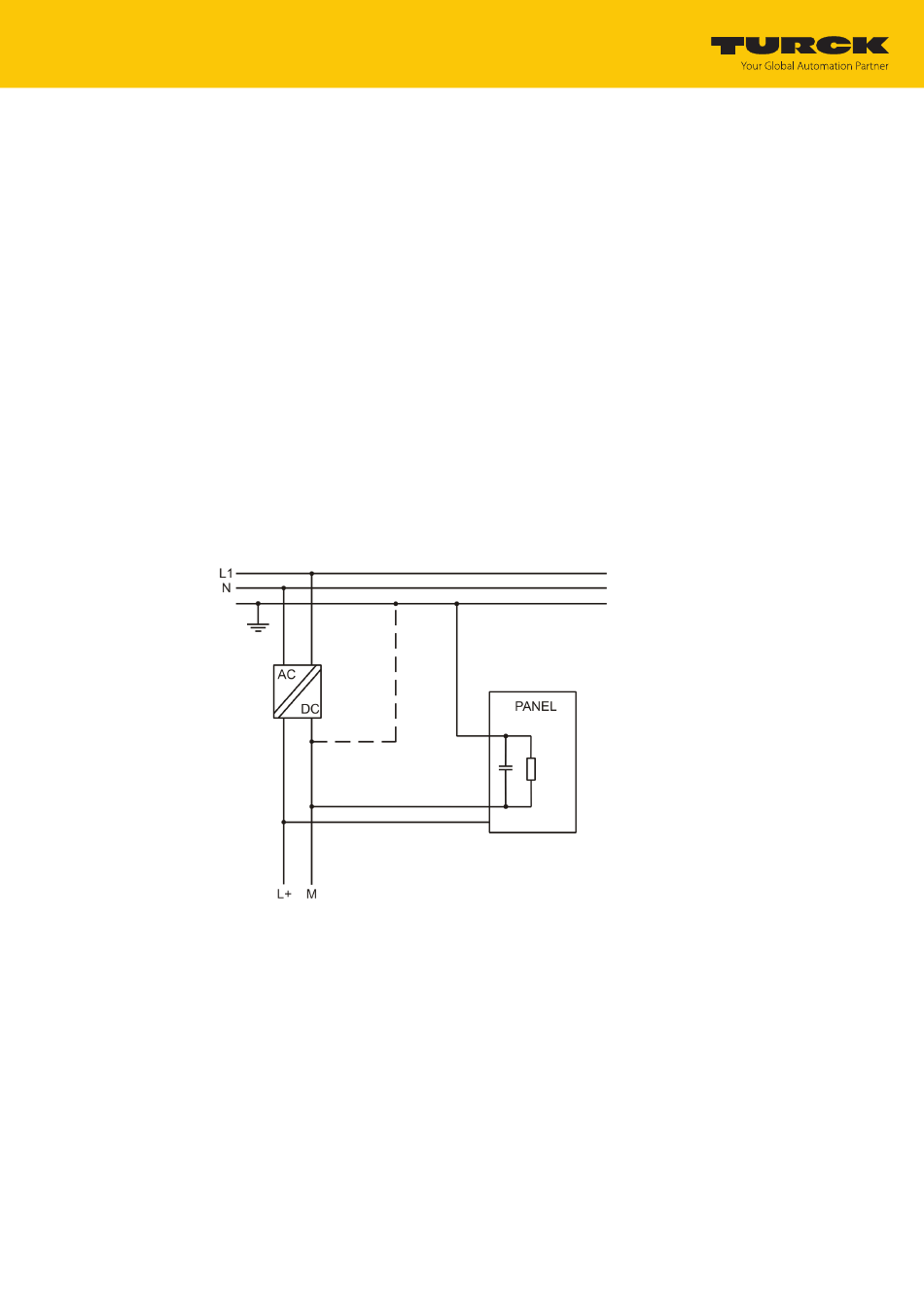

Abb. 9: Spannungsversorgung – Anschaltung
