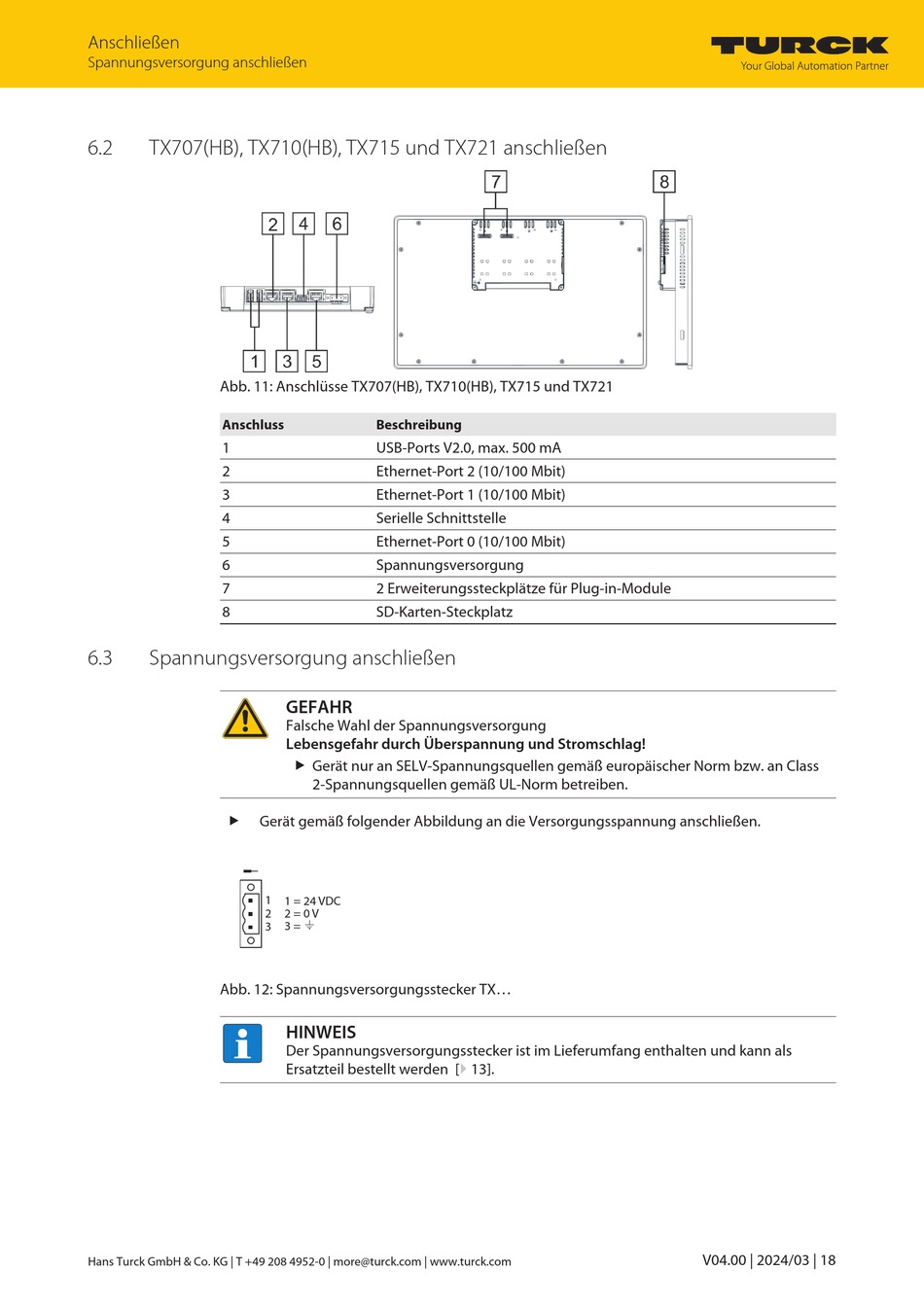

Anschließen
Spannungsversorgung anschließen
6.2
TX707(HB), TX710(HB), TX715 und TX721 anschließen
Abb. 11: Anschlüsse TX707(HB), TX710(HB), TX715 und TX721
Anschluss
1
2
3
4
5
6
7
8
6.3
Spannungsversorgung anschließen
„
Gerät gemäß folgender Abbildung an die Versorgungsspannung anschließen.
Abb. 12: Spannungsversorgungsstecker TX...
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
Beschreibung
USB-Ports V2.0, max. 500 mA
Ethernet-Port 2 (10/100 Mbit)
Ethernet-Port 1 (10/100 Mbit)
Serielle Schnittstelle
Ethernet-Port 0 (10/100 Mbit)
Spannungsversorgung
2 Erweiterungssteckplätze für Plug-in-Module
SD-Karten-Steckplatz
GEFAHR
Falsche Wahl der Spannungsversorgung
Lebensgefahr durch Überspannung und Stromschlag!
„ Gerät nur an SELV-Spannungsquellen gemäß europäischer Norm bzw. an Class
2-Spannungsquellen gemäß UL-Norm betreiben.
1
1 = 24 VDC
2
2 = 0 V
3 =
3
HINWEIS
Der Spannungsversorgungsstecker ist im Lieferumfang enthalten und kann als
Ersatzteil bestellt werden [} 13].
V04.00 | 2024/03 | 18
