Montieren
Die Geräte werden in eine ebene Montageplatte mit entsprechendem Einbau-Ausschnitt ein-
gesetzt.

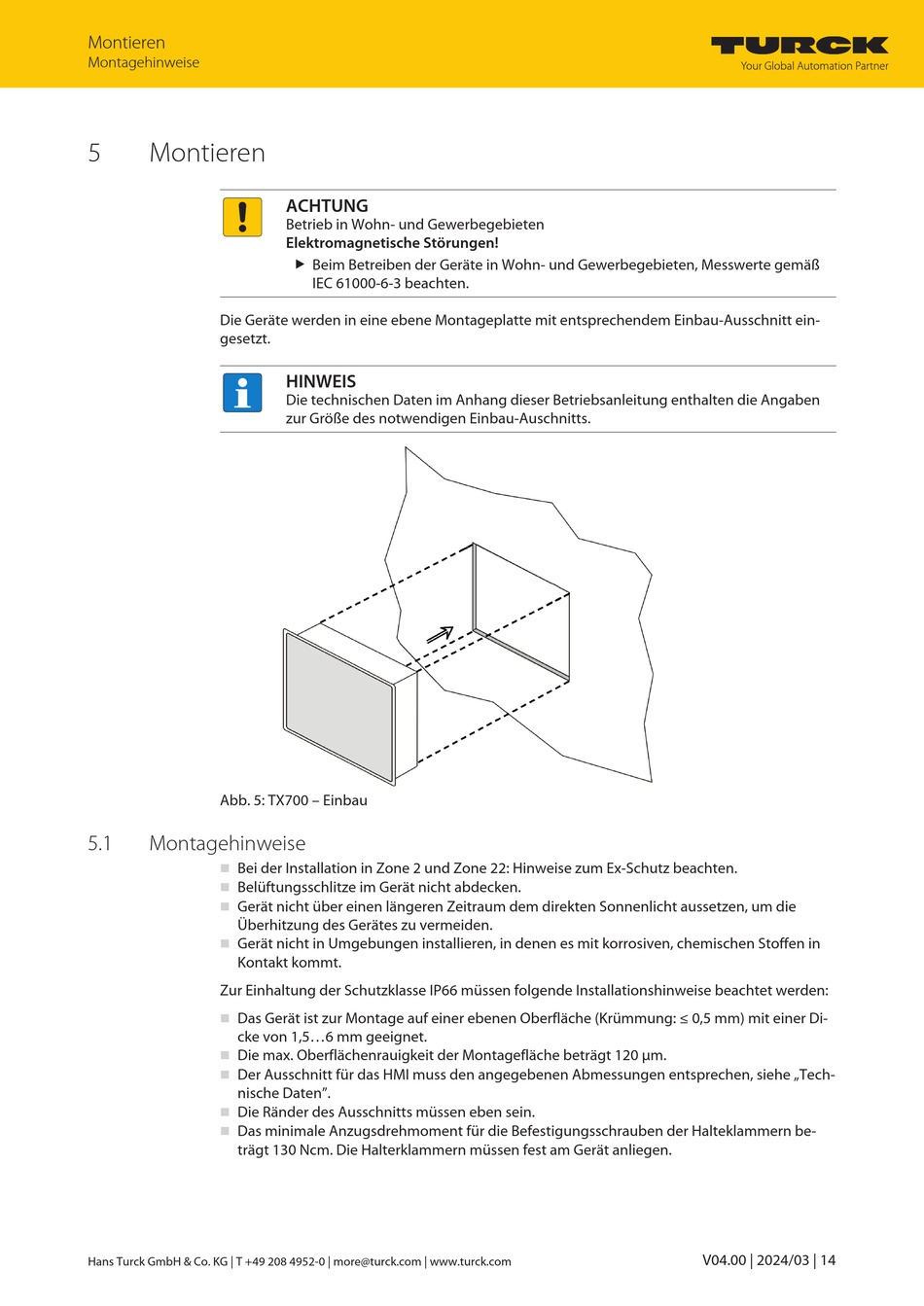

Abb. 5: TX700 – Einbau
5.1
Montagehinweise
Bei der Installation in Zone 2 und Zone 22: Hinweise zum Ex-Schutz beachten.
n
n
Belüftungsschlitze im Gerät nicht abdecken.
Gerät nicht über einen längeren Zeitraum dem direkten Sonnenlicht aussetzen, um die
n
Überhitzung des Gerätes zu vermeiden.
Gerät nicht in Umgebungen installieren, in denen es mit korrosiven, chemischen Stoffen in
n
Kontakt kommt.
Zur Einhaltung der Schutzklasse IP66 müssen folgende Installationshinweise beachtet werden:
Das Gerät ist zur Montage auf einer ebenen Oberfläche (Krümmung: ≤ 0,5 mm) mit einer Di-
n
cke von 1,5...6 mm geeignet.
n
Die max. Oberflächenrauigkeit der Montagefläche beträgt 120 µm.
Der Ausschnitt für das HMI muss den angegebenen Abmessungen entsprechen, siehe „Tech-
n
nische Daten".
Die Ränder des Ausschnitts müssen eben sein.
n
n
Das minimale Anzugsdrehmoment für die Befestigungsschrauben der Halteklammern be-
trägt 130 Ncm. Die Halterklammern müssen fest am Gerät anliegen.
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
ACHTUNG
Betrieb in Wohn- und Gewerbegebieten
Elektromagnetische Störungen!
„ Beim Betreiben der Geräte in Wohn- und Gewerbegebieten, Messwerte gemäß
IEC 61000-6-3 beachten.
HINWEIS
Die technischen Daten im Anhang dieser Betriebsanleitung enthalten die Angaben
zur Größe des notwendigen Einbau-Auschnitts.
V04.00 | 2024/03 | 14
