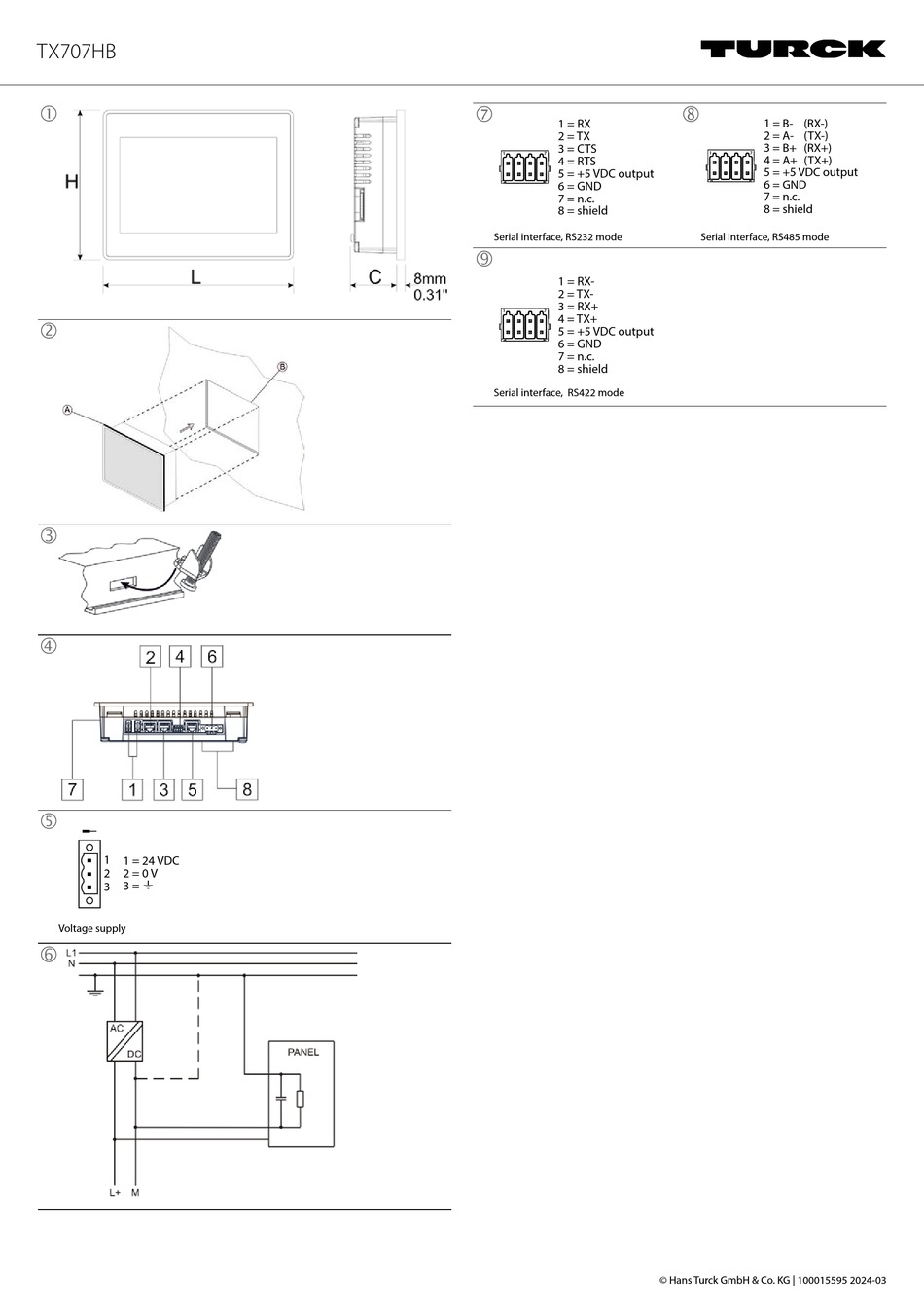

TX707HB
1
1 = 24 VDC
2
2 = 0 V
3 =
3
Voltage supply
1 = RX
2 = TX
3 = CTS
1
7
4 = RTS
5 = +5 VDC output
6 = GND
2
8
7 = n.c.
8 = shield
Serial interface, RS232 mode
1 = RX-
2 = TX-
3 = RX+
1
7
4 = TX+
5 = +5 VDC output
6 = GND
2
8
7 = n.c.
8 = shield
Serial interface, RS422 mode
1 = B-
(RX-)
2 = A-
(TX-)
3 = B+
(RX+)
1
7
4 = A+
(TX+)
5 = +5 VDC output
6 = GND
2
8
7 = n.c.
8 = shield
Serial interface, RS485 mode
© Hans Turck GmbH & Co. KG | 100015595 2024-03
Inhaltsverzeichnis
Verwandte Anleitungen für turck TX Serie
Inhaltszusammenfassung für turck TX Serie
-
Seite 2: Eu Declaration Of Conformity
187 × 147 mm Installation cut-out (W × H) 176 × 136 mm Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 3: Montieren
Gerät in Gehäuse der Schutzart IP6x gemäß EN IEC 60079-0 montieren, das Class 2-Spannungsquellen gemäß UL-Norm betreiben. für den entsprechenden Staubbereich, die entsprechende Temperatur- klassifizierung und den entsprechenden Umgebungstemperaturbereich geeignet ist. © Hans Turck GmbH & Co. KG | 100015595 2024-03... - Seite 4 Das Gerät und die Lithium-Batterie müssen fachgerecht entsorgt werden und gehören nicht in den normalen Hausmüll. Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com...
