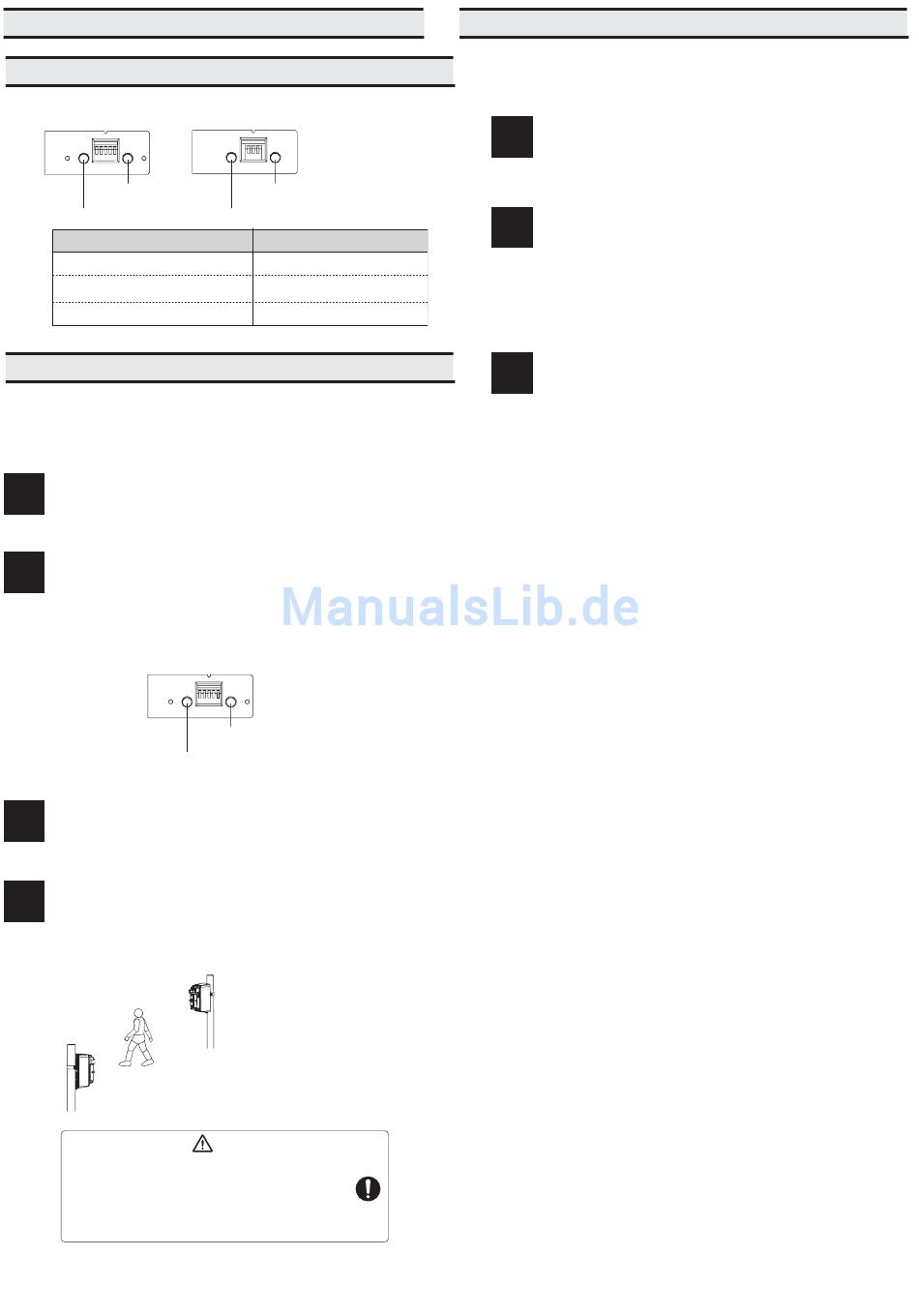

5 Funktionstest
5-1 LED Anzeigen
Empfänger
Alarmanzeige LED
Batteriestatus LED
MELDER STATUS
P ower ON
Detektion
(Strahlenunterbrechung)
niedrige Batteriespannung
5-2 Gehtest
Nach der Installation sind folgende Schritte
durchzuführen.
1
Batterieschonungs-DIP Schalter auf OFF stellen
Alarm LED darf nicht an sein!
2
Wenn diese leuchtet, obwohl sich kein Objekt im
Erfassungsbereich befindet, so muss das System
erneut feinabgestimmt werden.
Empfänger
Batteriestatus LED
Die Batteriestatusanzeige muss bei Sender und
3
Empfänger ebenfalls aus sein.
Gehtest durchführen: Beim Durchschreiten muss
4
die Alarm-LED beim Empfänger leuchten.
Empfänger
B
C
Sender
A
Für die Batteriesparfunktion ist eine Kontrolle der DIP Schalter
erforderlich, bevor die folgenden Punkte befolgt werden.
1) Bei einer Wand- oder Pfostenmontage muss das Gehäuse
fest mit der Haupteinheit verbunden sein.
2) Bei der Säulenmontage sicherstellen, dass der Sabotagestecker
mit der Haupteinheit verbunden ist.
Sender
Power LED
Batteriestatus LED
LED ANZEIGE
Power LED schaltet auf ON
Alarm LED schaltet auf ON
Batteriestatus LED blinkt
Alarmanzeige LED
Ein Gehtest sollte bei folgenden
Punkten durchgeführt werden:
A) vor dem Sender
B) vor dem Empfänger
C) im Mittelpunkt vom Sender & Empfänger
Das System ist richtig installiert,
wenn bei jedem der 3 Gehtests
die Alarm LED leuchtet.
Achtung

5-3 Fehlersuche

Wenn die Alarm-LED während der Detektion
aus bleibt oder blinkt folgendes ausführen:
1
Optik erneut ausrichten
Bei der Verwendung von mehreren Infrarot-
2
strecken kann es vorkommen, dass ein Emp-
fänger ein falsches Signal eines anderen Sen-
ders empfängt. Eine Kontrolle der Strahlen-
frequenzen muss vorgenommen werden.
Der Strahl vom Sender wird durch Reflektionen
3
zum Empfänger geleitet. Sichtbares Licht kann
ebenso eine Beeinträchtigung für das System
darstellen. Reflektierende Objekte sollten wei-
testgehend vermieden werden. Eventuell muss
die Anlage an einem anderen Ort montiert und
neu ausgerichtet werden.
Seite 12
