Antriebsrollen für 2-Pol-Motor

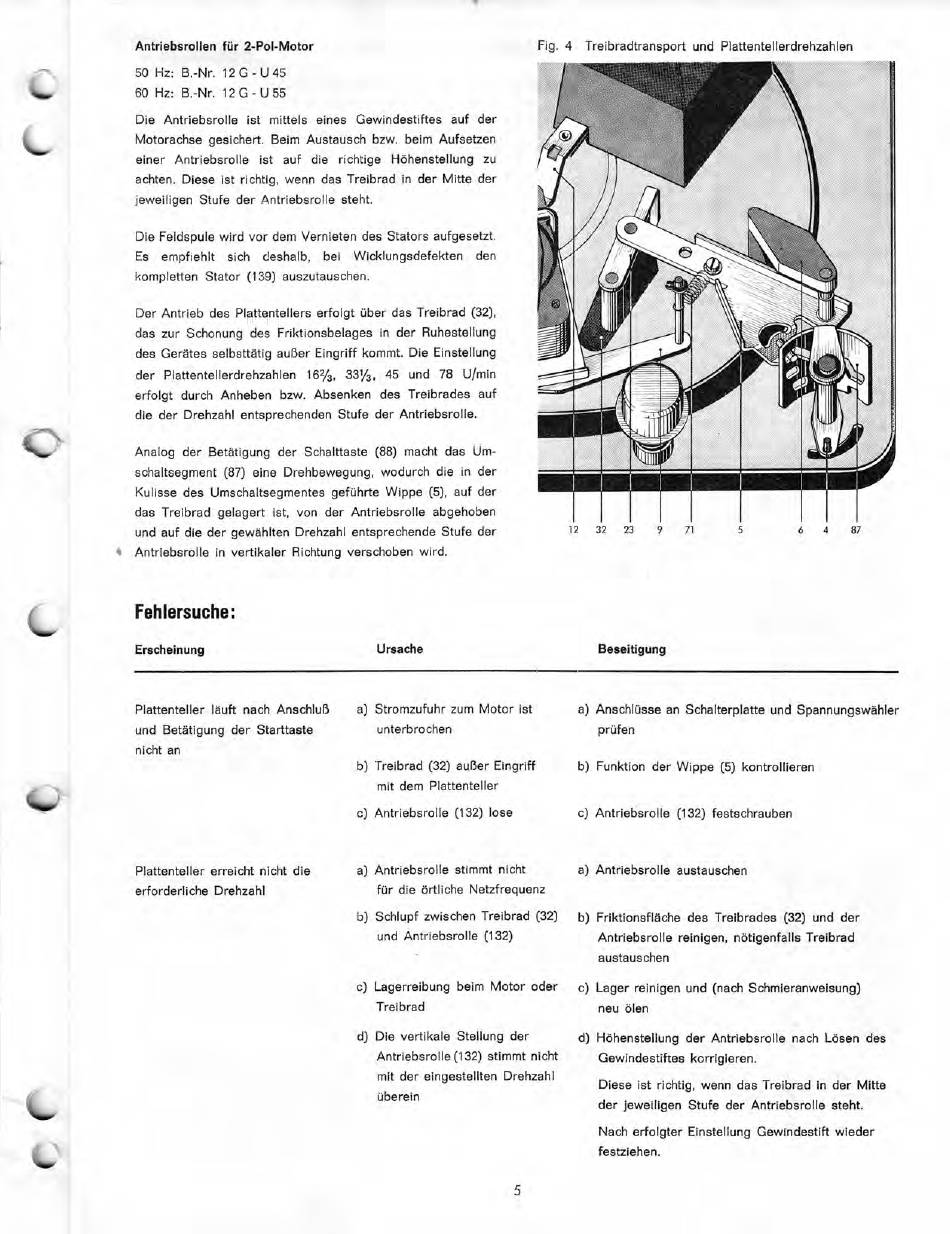

Fig. 4 Treibradtransport und Plattentellerdrehzahlen
50 Hz: B.-Nr. 12 G - U 45
60 Hz: B.-Nr. 12 G - U 55
Die Antriebsrolle ist mittels eines Gewindestiftes auf der
Motorachse gesichert. Beim Austausch bzw. beim Aufsetzen
einer Antriebsrolle ist auf die richtige Höhenstellung zu
achten. Diese ist richtig, wenn das Treibrad in der Mitte der
jeweiligen Stufe der Antriebsrolle steht.
Die Feldspule wird vor dem Vernieten des Stators aufgesetzt.
Es empfiehlt sich deshalb, bei Wicklungsdefekten den
kompletten Stator (139) auszutauschen.
Der Antrieb des Plattentellers erfolgt über das Treibrad (32),
das zur Schonung des Friktionsbelages in der Ruhestellung
des Gerätes selbsttätig außer Eingriff kommt. Die Einstellung
der Plattentellerdrehzahlen 162/3, 331 /3, 45 und 78 U/min
erfolgt durch Anheben bzw. Absenken des Treibrades auf
die der Drehzahl entsprechenden Stufe der Antriebsrolle.
Analog der Betätigung der Schalttaste (88) macht das Um-
schaltsegment (87) eine Drehbewegung, wodurch die in der
Kulisse des Umschaltsegmentes geführte Wippe (5), auf der
das Treibrad gelagert ist, von der Antriebsrolle abgehoben
und auf die der gewählten Drehzahl entsprechende Stufe der
Antriebsrolle in vertikaler Richtung verschoben wird.
Fehlersuche:
Erscheinung
Ursache
Beseitigung
Plattenteller läuft nach Anschluß
und Betätigung der Starttaste
nicht an
Plattenteller erreicht nicht die
a) Stromzufuhr zum Motor ist
a) Anschlüsse an Schalterplatte und Spannungswähler
unterbrochen
prüfen
b) Treibrad (32) außer Eingriff
b)
mit dem Plattenteller
c) Antriebsrolle (132) lose
c)
Funktion der Wippe (5) kontrollieren
Antriebsrolle (132) festschrauben
a) Antriebsrolle stimmt nicht
a) Antriebsrolle austauschen
erforderliche Drehzahl
für die örtliche Netzfrequenz
b) Schlupf zwischen Treibrad (32)
und Antriebsrolle (132)
c) Lagerreibung beim Motor oder
Treibrad
d) Die vertikale Stellung der
Antriebsrolle (132) stimmt nicht
mit der eingestellten Drehzahl
überein
b) Friktionsfläche des Treibrades (32) und der
Antriebsrolle reinigen, nötigenfalls Treibrad
austauschen
c)
d)
Lager reinigen und (nach Schmieranweisung)
neu ölen
Höhenstellung der Antriebsrolle nach Lösen des
Gewindestiftes korrigieren.
Diese ist richtig, wenn das Treibrad in der Mitte
der jeweiligen Stufe der Antriebsrolle steht.
Nach erfolgter Einstellung Gewindestift wieder
festziehen.
5
