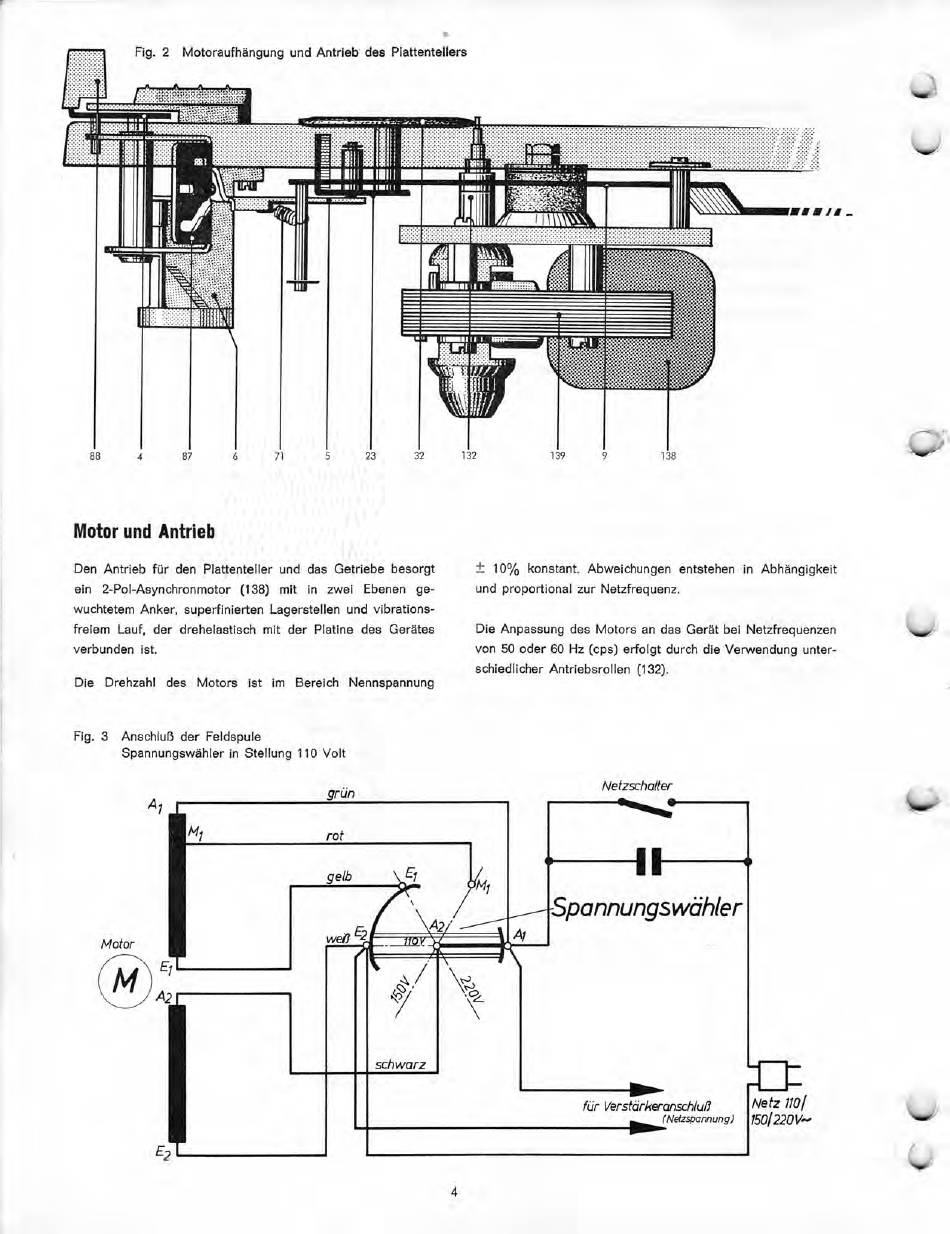

Fig. 2 Motoraufhängung und Antrieb des Plattentellers
Motor und Antrieb
Den Antrieb für den Plattenteller und das Getriebe besorgt
ein 2-Pol-Asynchronmotor (138) mit in zwei Ebenen ge-
wuchtetem Anker, superfinierten Lagerstellen und vibrations-
freiem Lauf, der drehelastisch mit der Platine des Gerätes
verbunden ist.
Die Drehzahl des Motors ist im Bereich Nennspannung
Fig. 3 Anschluß der Feldspule
Spannungswähler in Stellung 110 Volt
Motor
grün
± 10% konstant. Abweichungen entstehen in Abhängigkeit
und proportional zur Netzfrequenz.
Die Anpassung des Motors an das Gerät bei Netzfrequenzen
von 50 oder 60 Hz (cps) erfolgt durch die Verwendung unter-
schiedlicher Antriebsrollen (132).
M1
rot
gelb
schwarz
Netzschalter
44814818:
II
Spannungswähler
für Verstärkeranschlull
Netzspannung)
Netz 1101
1501220V*
4
