y
s
z
o
p
2,5 mm
o
p
q
r

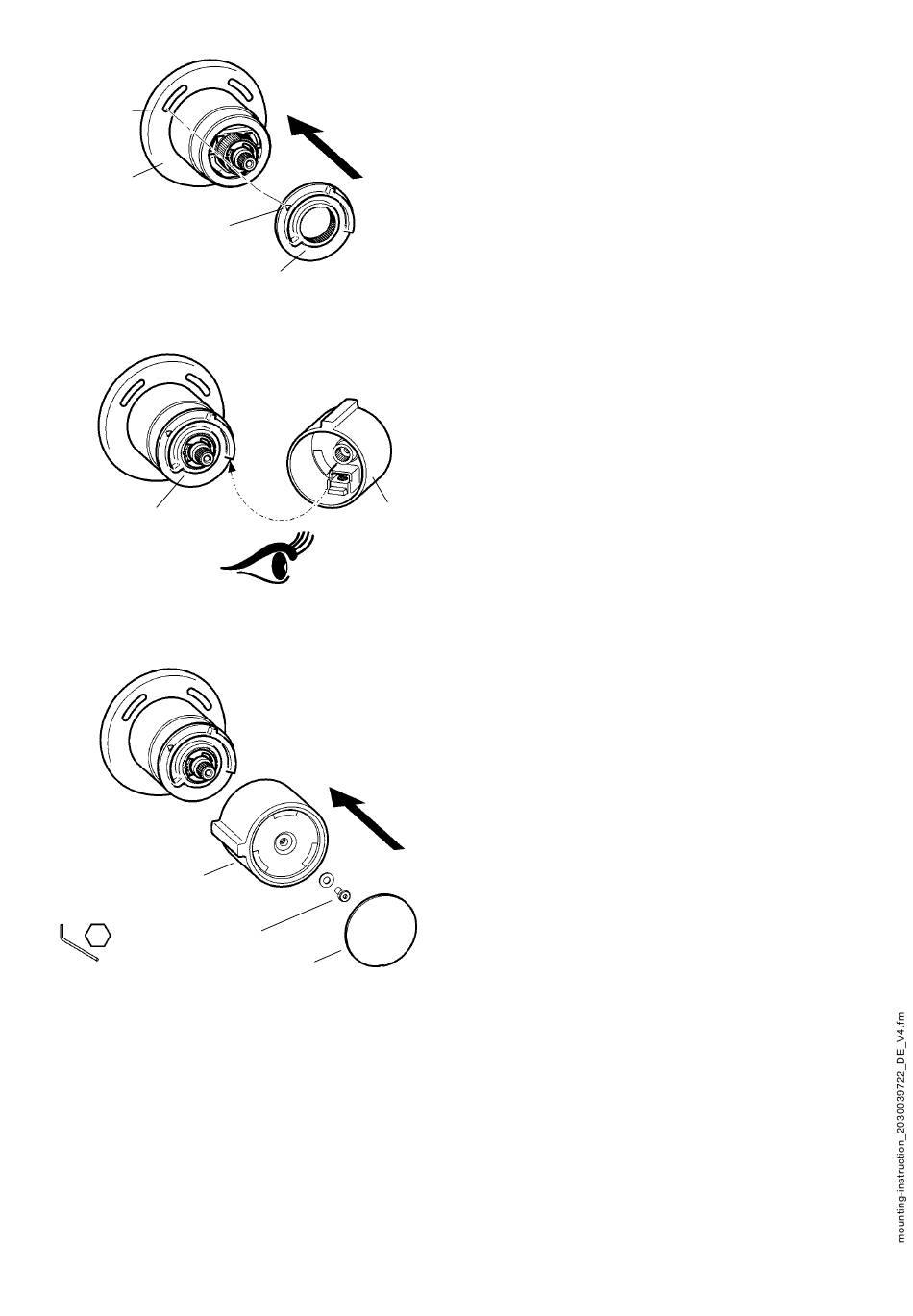

8.22 Den Anschlagring (o) so
aufschieben, dass die Markierung (z)
des Anschlagringes auf den äußeren
Rand der roten Markierung (y) der
Rosette (s) zeigt.
☞
Wichtig!
Den Temperaturwahlgriff (p) so
aufsetzen, dass der Anschlag bündig
am Steg des Anschlagringes anliegt.
8.23 Den Temperaturwahlgriff (p) auf den
Anschlagring (o) schieben.
8.24 Den Temperaturwahlgriff (p) mit der
Schraube (q) und der Scheibe an der
Armatur fixieren.
Anzugsmoment: 1 Nm
8.25 Das Abdeckplättchen (r) aufdrücken.
- 8 -
