Montage

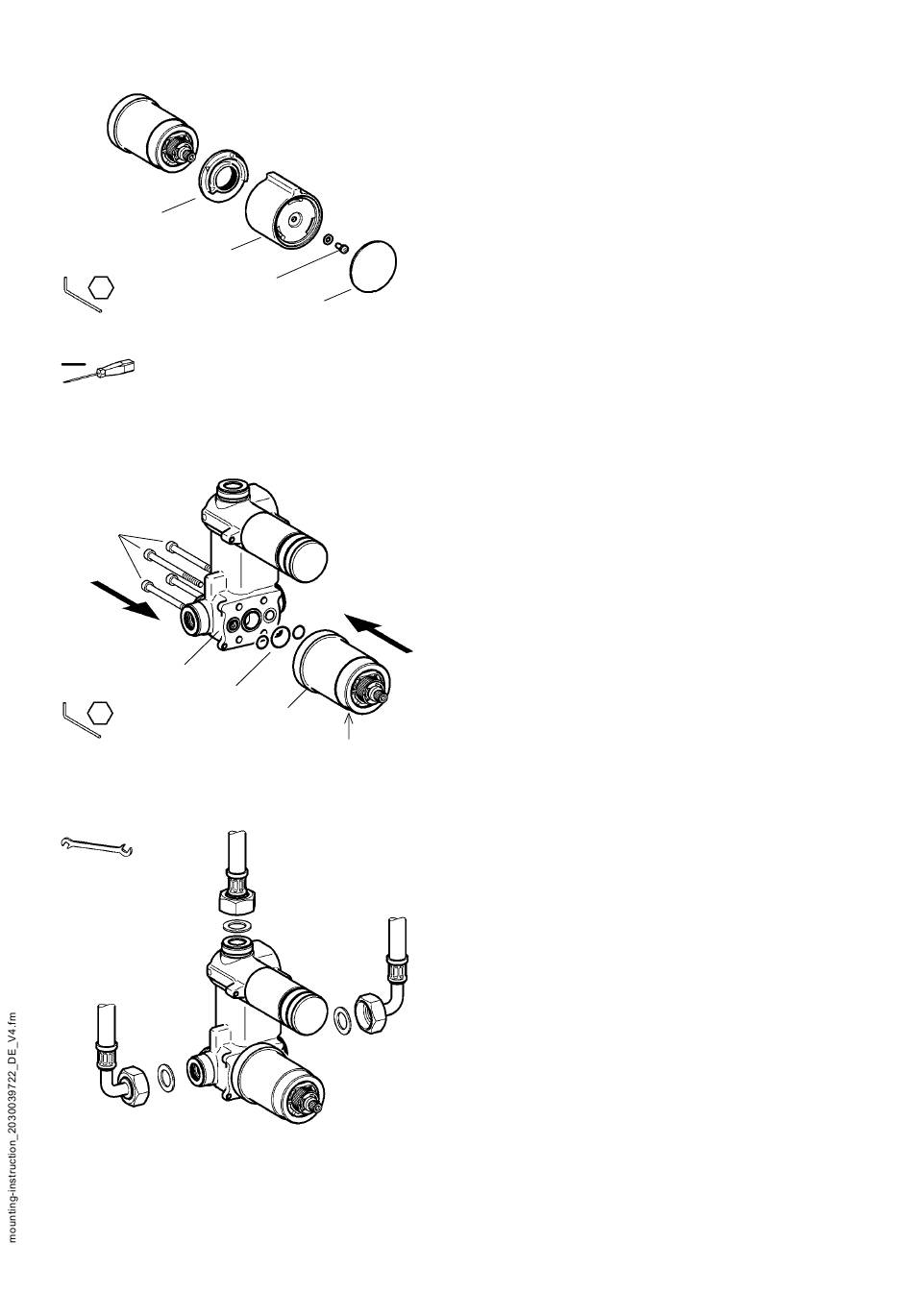

9.17 Das Abdeckplättchen (o) entfernen.
9.18 Die Schraube (n) mit der Scheibe
lösen.
9.19 Den Temperaturwahlgriff (m)
abziehen.
9.20 Den Anschlagring (l) abziehen.
9.21 Die O-Ringe (j) in den Funktionsblock
(h) legen.
☞
Wichtig!
Die Schraube (q) an der Thermostat-
steuereinheit muss nach unten
zeigen.
9.22 Die Thermostatsteuereinheit (p) mit
den Zylinderschrauben (g) am
Funktionsblock (h) montieren.
9.23 Die Schläuche mit den Dichtungen
an die Armatur anschließen.
