u
v
l
m
2,5 mm
r
l
m
n
o

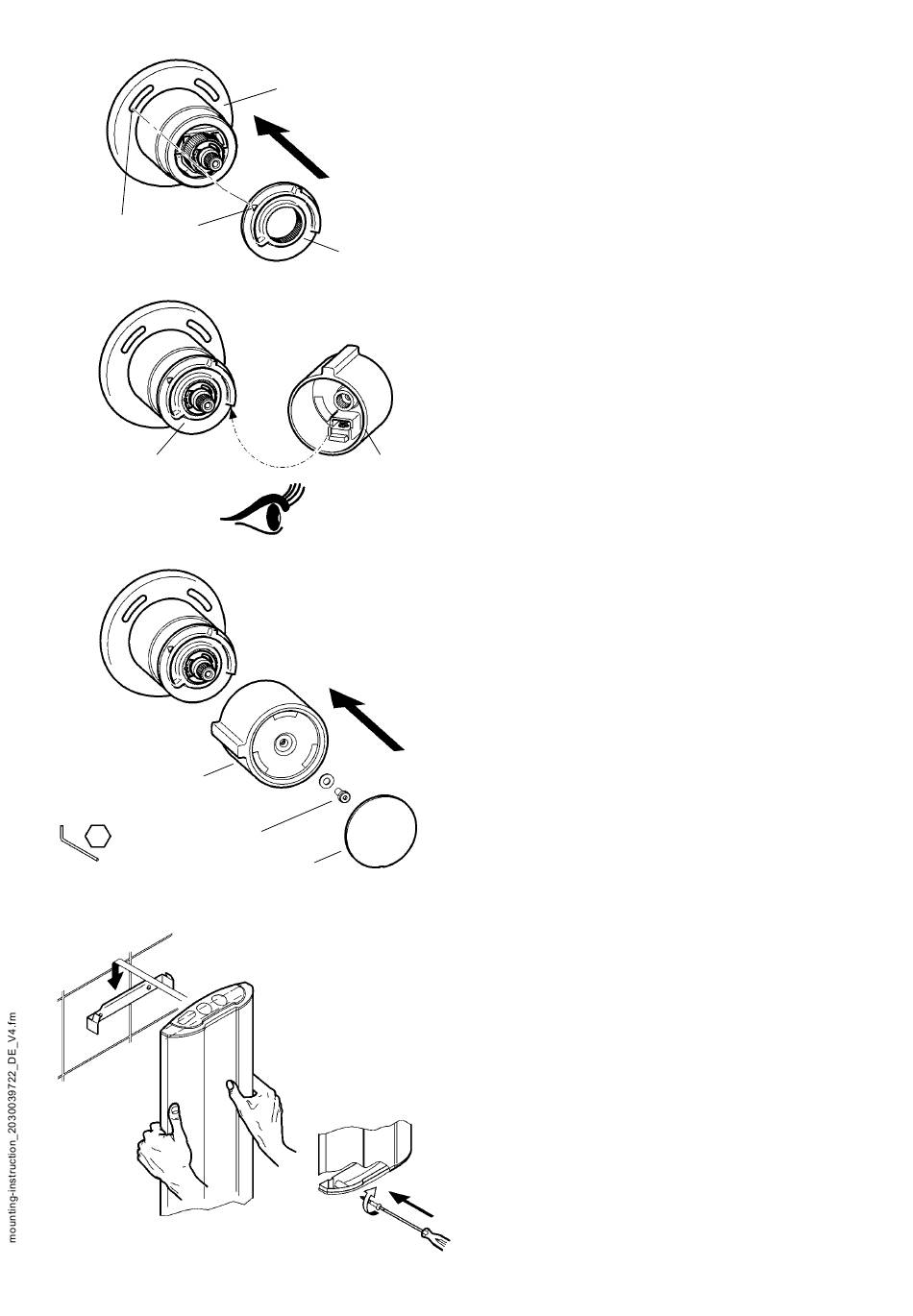

9.29 Den Anschlagring (l) so aufschieben,
dass die Markierung (v) des
Anschlagringes auf den äußeren
Rand der roten Markierung (u) der
Rosette (r) zeigt.
☞
Wichtig!
Den Temperaturwahlgriff (m) so
aufsetzen, dass der Anschlag bündig
am Steg des Anschlagringes anliegt.
9.30 Den Temperaturwahlgriff (m) auf den
Anschlagring (l) schieben.
9.31 Den Temperaturwahlgriff (m) mit der
Schraube (n) und der Scheibe an der
Armatur fixieren.
Anzugsmoment: 1 Nm
9.32 Das Abdeckplättchen (o) aufdrücken.
9.33 Nur bei Wasseranschluss von hinten:
Die Arbeitsschritte
vorziehen.
9.34 Das Duschpaneel in die Einhänge-
leiste einhängen und festschrauben.
9.35 Die Wasseranschlüsse herstellen.
9.36 Die Wassermengenregulierungen mit
einem Innensechskant-Schlüssel
öffnen (siehe
9.37 Die Dichtheit der Wasseranschlüsse
prüfen.
- 13 -
9.35
bis
9.37
Arbeitsschritt
9.1).
