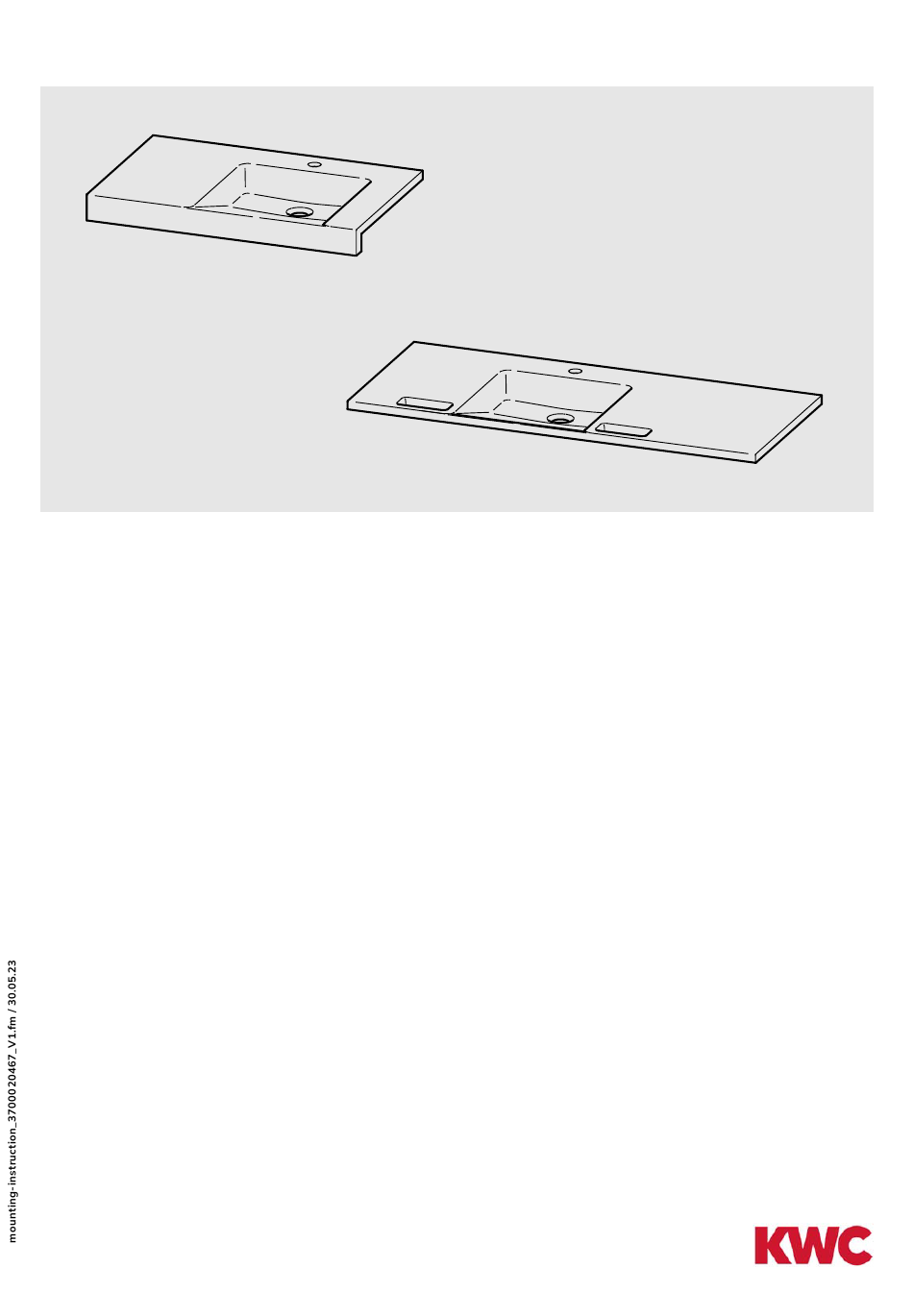

EXOS.
DE
Montage- und Betriebsanleitung
EN
Installation and operating instructions
FR
Notice de montage et de mise en service
ES
Instrucciones de montaje y servicio
IT
Istruzioni per il montaggio e l'uso
NL
Montage- en bedrijfsinstructies
PL
Instrukcja montażu i obsługi
SV
Monterings- och driftinstruktion
CS
Návod pro montáž a provoz
FI
Asennus- ja käyttöohje
RU
Инструкция по монтажу и вводу в
эксплуатацию
Reihenwaschtisch
multiple washbasin
Lavabo collectif
Lavabo en hilera
Lavabo multiplo
seriewastafel
Umywalka szeregowa
Tvättställ
Řadové umyvadlo
Sarjapesuallas
Werbung
Verwandte Anleitungen für KWC EXOS Serie
Inhaltszusammenfassung für KWC EXOS Serie
- Seite 1 EXOS. Montage- und Betriebsanleitung Reihenwaschtisch Installation and operating instructions multiple washbasin Notice de montage et de mise en service Lavabo collectif Instrucciones de montaje y servicio Lavabo en hilera Istruzioni per il montaggio e l'uso Lavabo multiplo Montage- en bedrijfsinstructies seriewastafel Instrukcja montażu i obsługi Umywalka szeregowa...
- Seite 2 Grab rail Haltegriff Poręcz Stödhandtag Poignée Madlo Barra de agarre Tukikaide Corrimano Handgreep EXOS. - 2 -...
- Seite 3 EXOS. BF VIII VIII 1× 2× 3× 4× 5× 6× 1× 2× 3× 4× - 3 -...
- Seite 4 ► The design of the unit with trough type, ► Die Ausführung der Anlage mit Muldentyp, installation type, washbasin contour, drill Einbauart, Waschtischkontur, Bohrungen holes and recesses for accessories can be und Aussparungen für Accessoires sind found in the customer's drawing. der Kundenzeichnung zu entnehmen.
- Seite 5 ZANMW0021, ZANMW0025 ZANMW0023, ZANMW0027 ZANMW0024, ZANMW0028 - 5 -...
- Seite 6 EXOS. ≥600 ≥300 ≥300 ≤3600 ≥300 ≥600 ≥300 EXOS. BF ≥780 ≥390 ≥390 ≤3600 ≥390 ≥780 ≥390 - 6 -...
- Seite 7 EXOS., / EXOS. BF 600 / 780 – 3600 10 – 100 Ø135 R100 EXOS. 30 – 150 ► The dimensions of the system can be found ► Die Maße der Anlage sind der in the customer drawing. Kundenzeichnung zu entnehmen. ►...
- Seite 8 ► Las dimensiones de la instalación se ► Laitteiston mitat löytyvät encuentran en el esquema para el cliente. asiakaspiirroksesta. ► Le dimensioni dell'impianto si deducono dal ► Размеры установки приведены на progetto del cliente. чертеже заказчика. ► De afmetingen van de installatie zijn in de klanttekening terug te vinden.
- Seite 9 Instrukcja montażu i obsługi Monterings- och driftinstruktion Ważne wskazówki Viktiga informationer ► W przypadku nieprawidłowego ► Vid felaktig förvaring kan handfatet vridas składowania umywalka może ulec och skadas. uszkodzeniu pod wpływem naprężeń. ► Umywalkę przechowywać w oryginalnym ► Förvara handfatet i originalförpackningen. opakowaniu.
-
Seite 10: Asennus- Ja Käyttöohje
Instrucciones de montaje y servicio Asennus- ja käyttöohje Indicaciones importantes Tärkeitä ohjeita ► Si no se almacena adecuadamente, ► Väärän varastoinnin seurauksena el lavabo puede desplazarse de su pesupöytä voi kiertyä ja vaurioitua. posición y sufrir daños. ► Almacene el lavabo en su embalaje ►... - Seite 11 Montage- en bedrijfsinstructies Belangrijke aanwijzingen ► Bij een incorrecte opslag kan de wastafel vervormd en beschadigd raken. ► Bewaar de wastafel in de originele verpakking. ► Voor de reiniging geen schurende reinigingsmiddelen gebruiken. ► Bij het gebruik van zuur- of looghoudende reinigingsmiddelen moeten de gebruiksvoorschriften in acht worden genomen.
- Seite 12 Montage EN Installation NL Montage CS Montáž FR Montage PL Montaż FI Asennus ES Montaje SV Montering RU Монтаж IT Montaggio - 12 -...
- Seite 13 8 mm 14 mm 17 mm - 13 -...
- Seite 14 8 mm 12 mm 10 mm 14 mm 17 mm - 14 -...
- Seite 15 - 15 -...
- Seite 16 - 16 -...
- Seite 17 8 mm 8 mm 17 mm 14 mm - 17 -...
- Seite 18 - 18 -...
- Seite 19 - 19 -...
-
Seite 20: Nischenmaße Ermitteln
Nischenmaße ermitteln EN Determine niche size NL Nismaten bepalen CS Zjistěte rozměry výklenku. FR Déterminer les dimensions de PL Ustalić wymiary wnęk FI Raon koon määrittäminen la niche ES Determinar medidas del nicho SV Fastställa nischmått RU Определение размеров ниши IT Determinare le dimensioni della nicchia C - 8 mm... - Seite 21 Waschtischlänge anpassen EN Adapt length of washbasin NL Wastafellengte aanpassen CS Zjistěte rozměry výklenku. FR Ajuster la longueur du lavabo PL Dopasować długość umywalki FI Pesualtaan pituuden muokkaus ES Adaptar longitud del lavabo SV Anpassa tvättställslängd RU Подгонка длины умывальника IT Adattare la lunghezza del lavabo a: Water-resistant pen a: wasserfester Stift...
- Seite 22 C - 8 mm = F B - 4 mm = G - 22 -...
- Seite 23 - 23 -...
- Seite 24 Ersatzteile EN Replacement parts NL Reserveonderdelen CS Náhradní díly FR Pièces de rechange PL Części zamienne FI Varaosat ES Piezas de recambio SV Reservdelar RU Запчасти IT Pezzi di ricambio 1..2030066440 ESANW0005 2..450 mm: 2030046394 ZANMW0023 2030050886 ZANMW0027 370 mm: 2030051321 ZANMW0024...
- Seite 25 Zubehör I EN Accessories NL Toebehoren CS Príslušenství FR Accessoire PL Akcesoria FI Lisävarusteet ES Accesorios SV Tillbehör RU принадлежности IT Accessori EXOS., EXOS. BF 1..2000100861 ZANMW900 2..2030057337 ZANMW0030 2030057339 ZANMW0031 3600001266 ZANMW0050 3..2000100854 ZANMW901 4..2000100932 ZANMW902 5..
- Seite 26 Zubehör II EN Accessories NL Toebehoren CS Príslušenství FR Accessoire PL Akcesoria FI Lisävarusteet ES Accesorios SV Tillbehör RU принадлежности IT Accessori EXOS., EXOS. BF 7 ..2000101106 E-BS602E 8 ..2000101212 RODX607TT 9 ..2000101211 RODX605TT 10 ...2000102672 RODX600TT 11 ...2030053538 ZANMW0042 EXOS.
- Seite 27 Zubehör III EN Accessories NL Toebehoren CS Príslušenství FR Accessoire PL Akcesoria FI Lisävarusteet ES Accesorios SV Tillbehör RU принадлежности IT Accessori 15 ...2000106178 EMONL0001 2000106807 ZANMW0046 2000106815 ZANMW0047 2000111084 ZANMW0048 e) Alpine White e) Blanco Alpino e) Biel Alpejska e) Alpine White f) Granite f) Granito...
-
Seite 28: Other Countries
Australia Italy United Kingdom PR Kitchen and KWC Austria GmbH KWC DVS Ltd - Northern Office Water Systems Pty Ltd 6971 Hard, Austria Barlborough S43 4PZ Dandenong South VIC 3175 Numero Verde +39 800 789 233 Phone +44 1246 450 255...
