Montage
8.9

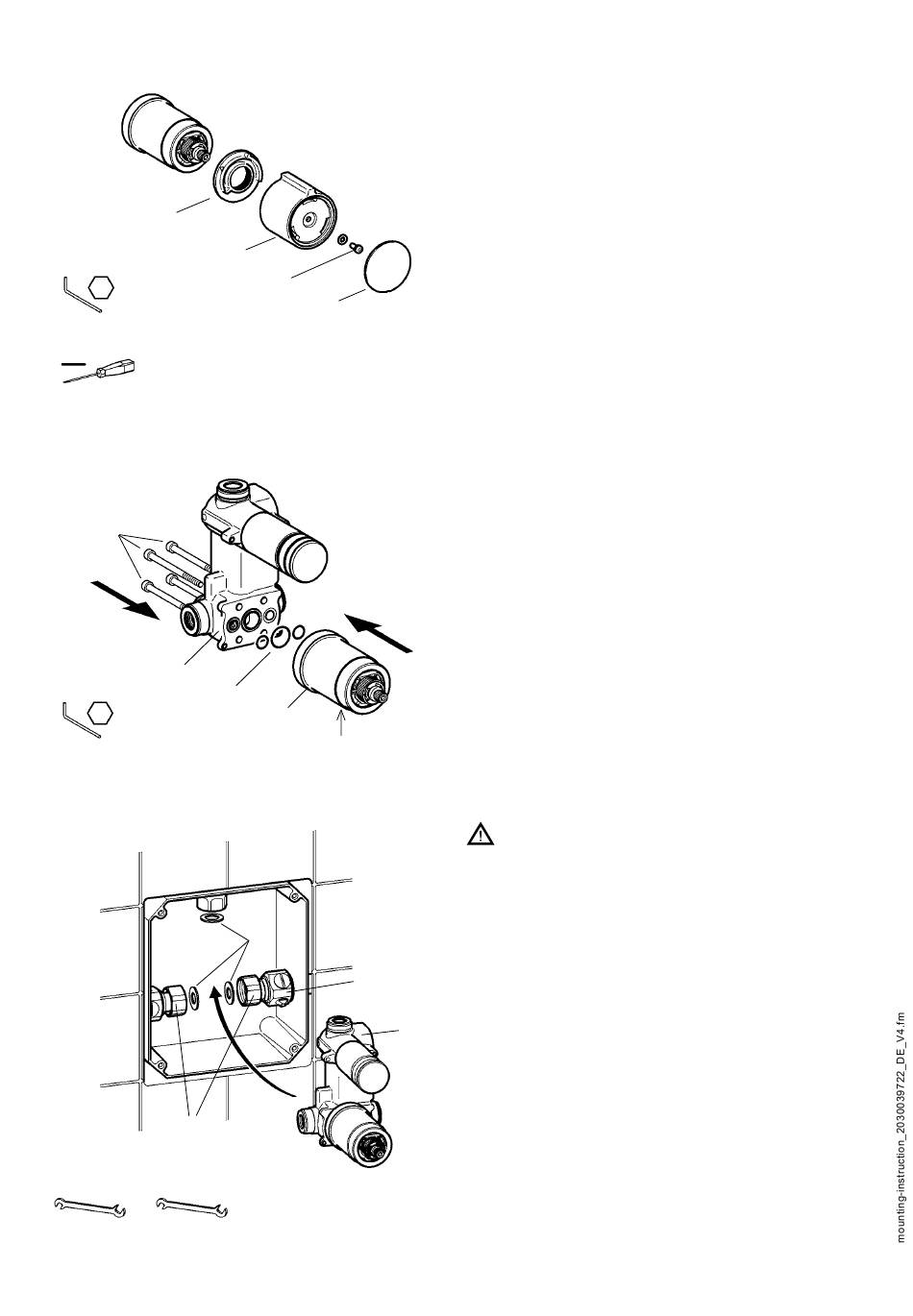

Das Abdeckplättchen (r) entfernen.
8.10 Die Schraube (q) mit der Scheibe
lösen.
8.11 Den Temperaturwahlgriff (p)
abziehen.
8.12 Den Anschlagring (o) abziehen.
8.13 Die O-Ringe (m) in den Funktions-
block (k) legen.
☞
Wichtig!
Die Schraube (t) an der Thermostat-
steuereinheit muss nach unten
zeigen.
8.14 Die Thermostatsteuereinheit (s) mit
den Zylinderschrauben (j) am
Funktionsblock (k) montieren.
Achtung!
Beim Drehen der Überwurfmuttern (f)
mit einem Gabelschlüssel die
Wassermengenregulierungen (g) auf
Stellung halten.
8.15 Die Armatur (h) mit Dichtungen (u)
montieren.
