- Seite 1 Montage- und Betriebsanleitung PROTRONIC - Wartungsset für Standbatterie Best.-Nr.: 2000104898 EPRTR0010...
-
Seite 2: Inhaltsverzeichnis
Mischerwellendichtungen wechseln ..... . . 6 Abkürzungen und Einheiten Best.-Nr. KWC Aquarotter-Bestellnummer Umrechnung 1 mm = 0,03937 Zoll 1 Zoll = 25,4 mm Alle Längenangaben in Grafiken sind in mm angegeben. -
Seite 3: Wichtige Hinweise

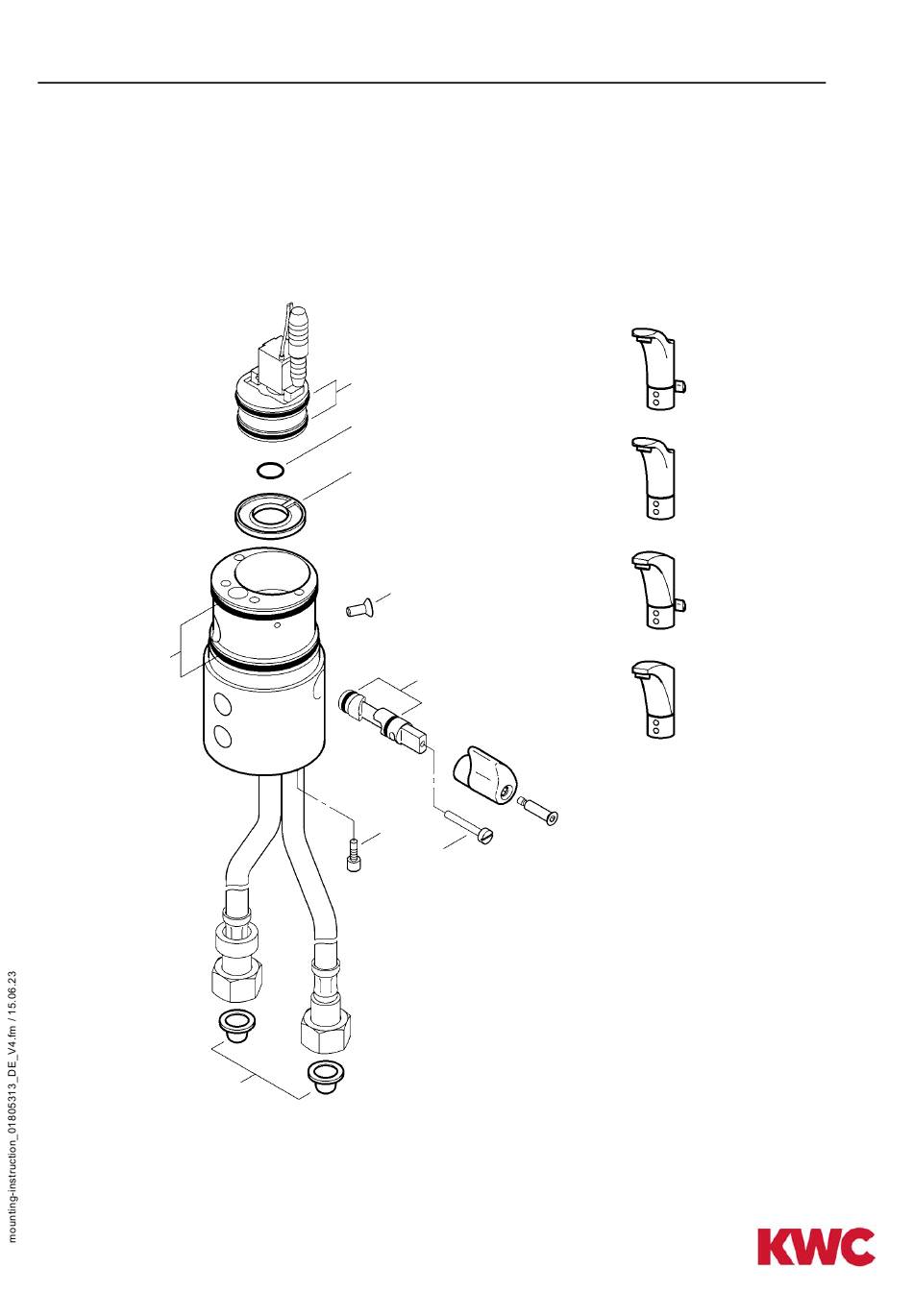

Wichtige Hinweise • Montage, Inbetriebnahme und Wartung nur durch den Fachmann nach mitgelieferter Anleitung entsprechend den gesetzlichen Vorschriften und den anerkannten Regeln der Technik. • Die technischen Anschlussbedingungen der örtlichen Wasser- und Energiever- sorgungsunternehmen einhalten. • Änderungen sind vorbehalten. Lieferumfang Pos. -
Seite 4: Magnetventilsieb Wechseln Mit Netzanschluss
Magnetventilsieb wechseln mit Netzanschluss Die Eckventile schließen. Die Armatur auslösen. Die Schraube (a) mit einem Innensechskant-Schlüssel lösen. Das Gehäuse (b) vom Sockel (c) ziehen. 2,5 mm Die Schrauben (d) lösen. Die Halterung (e) abnehmen. Die Magnetventilkartusche (f) herausnehmen. Das Sieb (g) mit einer Flachzange herausziehen. -
Seite 5: Magnetventilsieb Wechseln Mit Batterie
Magnetventilsieb wechseln mit Batterie Die Eckventile schließen. Die Armatur auslösen. Die Schraube (a) mit einem Innen- sechskant-Schlüssel lösen. Das Gehäuse (b) vom Sockel (d) ziehen. Die Schlauchhülse (c) abziehen. 2,5 mm Die Schrauben (f) lösen. Das Batteriegehäuse (e) abnehmen. Die Magnetventilkartusche (g) herausnehmen. -
Seite 6: Mischerwellendichtungen Wechseln
Mischerwellendichtungen wechseln Ausführung mit Mischhebel Die Wasserzufuhr unterbrechen. Die Armatur so vom Waschtisch nehmen, dass sie von der Unterseite 2,5 mm zugänglich ist. Die Schraube (b) mit einem Innen- sechskant-Schlüssel lösen. Den Mischhebel (a) abziehen. Die Anschlagschraube (d) auf der Unterseite der Armatur heraus- 2,5 mm drehen. - Seite 7 Ausführung ohne Mischhebel Die Wasserzufuhr unterbrechen. 9.10 Die Armatur so vom Waschtisch nehmen, dass sie von der Unterseite zugänglich ist. 9.11 Den Stopfen (a) entfernen. 9.12 Die Anschlagschraube (d) auf der Unterseite der Armatur 2,5 mm herausdrehen. 9.13 Die Mischerwelle mit der Flachkopfschraube (c) und einer Zange herausziehen.
