Webasto Thermo Top Evo Einbaudokumentation Seite 31

Mazda CX-5
1 2 1 3
Ident.-Nr.: 1318743D
T 4
1 2 3
2 2
Stand: 31.07.2015
Alle Fahrzeuge

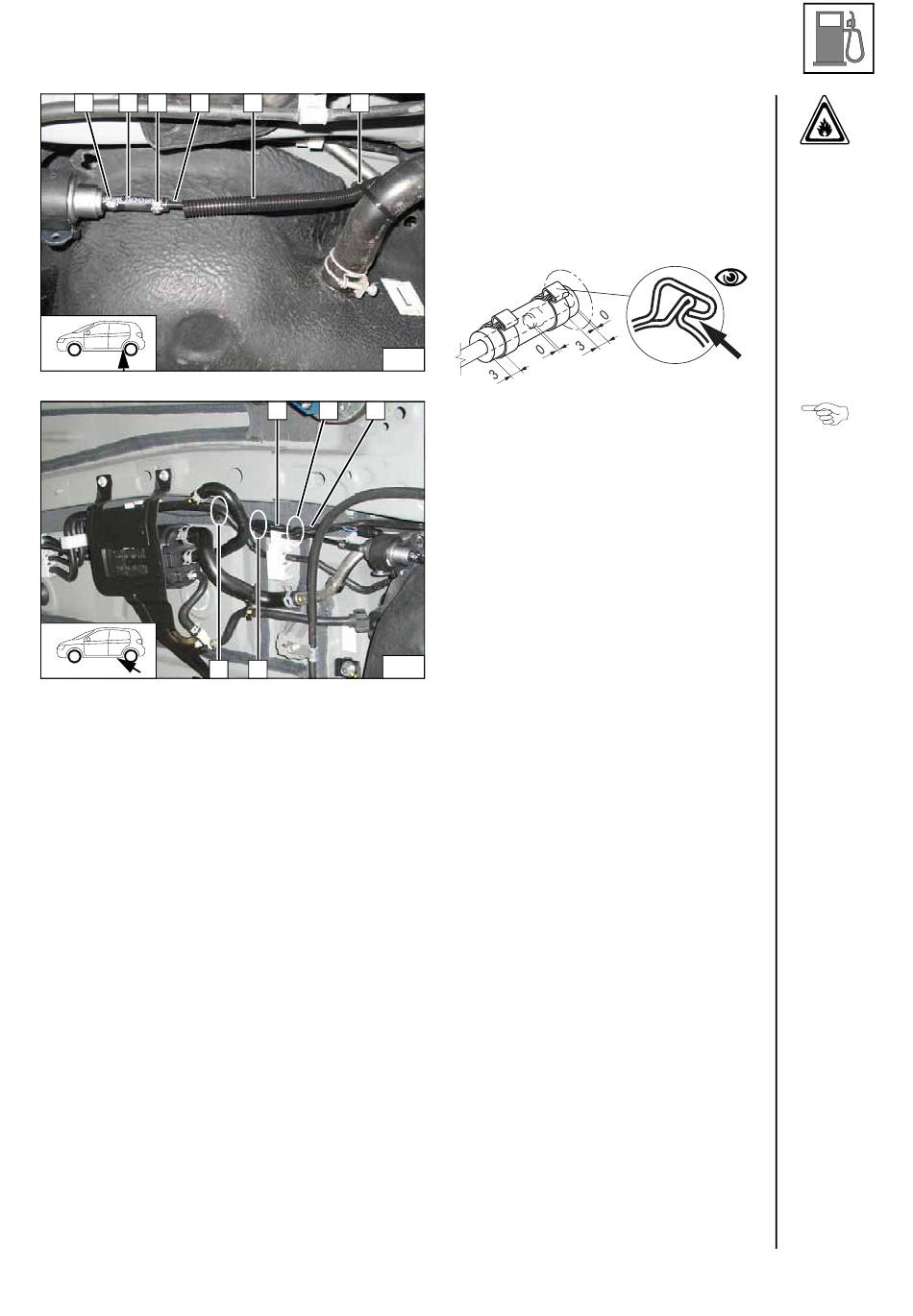

Brennstoffleitung 3 in Wellrohr Ø10 T ein-
ziehen. Auf ausreichenden Abstand zu
benachbarten Bauteilen achten, ggfs. kor-
rigieren!
1 Schelle Ø 10 [2x]
2 Schlauchstück,
4 Kabelbinder
78
Überschüssige Leitungslänge 1 an
fzg.eigene Kraftstoffleitungen 3 befestigen!
2 Kabelbinder [3x]
79
Anschluss
Dosier-
pumpe
!
Leitungen
verlegen
