Webasto Thermo Top Evo Einbaudokumentation Seite 25

Mazda CX-5
C
D
1
1
1
1
Ident.-Nr.: 1318743D
55
1 2
56
1
1 2
57
1
2
58
1
Stand: 31.07.2015

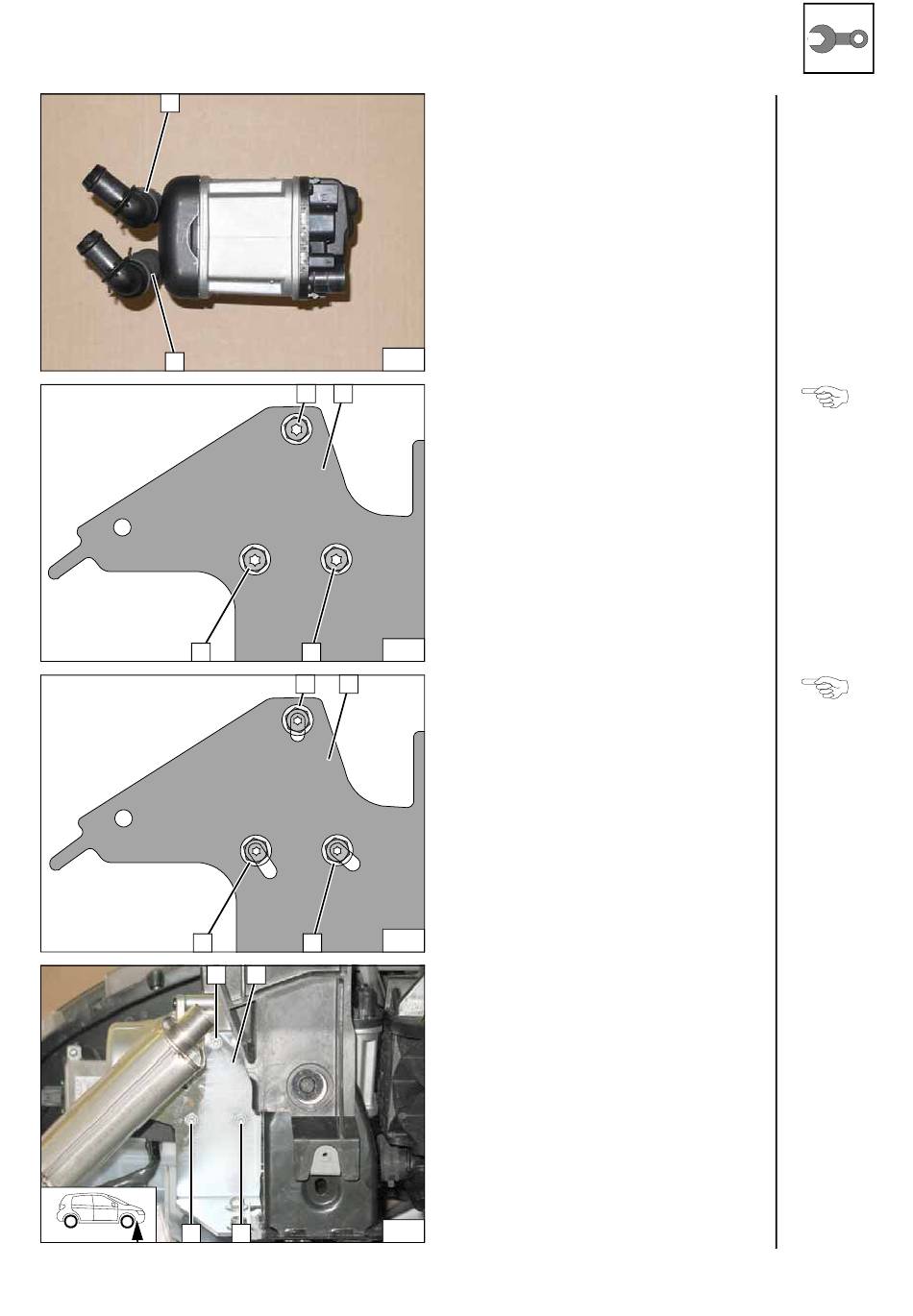

Heizgerät einbauen
Halter Version 1
1 Selbstfurchende Schraube 5x13 [3x]
2 Halter, Version mit runden Löchern
Halter Version 2
1 Selbstfurchende Schraube 5x13 [3x]
2 Halter, Version mit Langlöcher
1 Selbstfurchende Schraube 5x13 [3x]
(8Nm)
2 Halter
Verbin-
dungsrohre
ausrichten
Ansicht der
Heizgeräte-
schrauben
am Halter
Ansicht der
Heizgeräte-
schrauben
am Halter
Heizgerät
montieren
© Webasto Thermo & Comfort SE 25
