Webasto Thermo Top Evo Einbaudokumentation Seite 12

Mazda CX-5
1
Ident.-Nr.: 1318743D
16
IN
KL 15
GND SH
OUT
17
IN
KL 15
GND SH
OUT
18
2 3
19
4
Stand: 31.07.2015

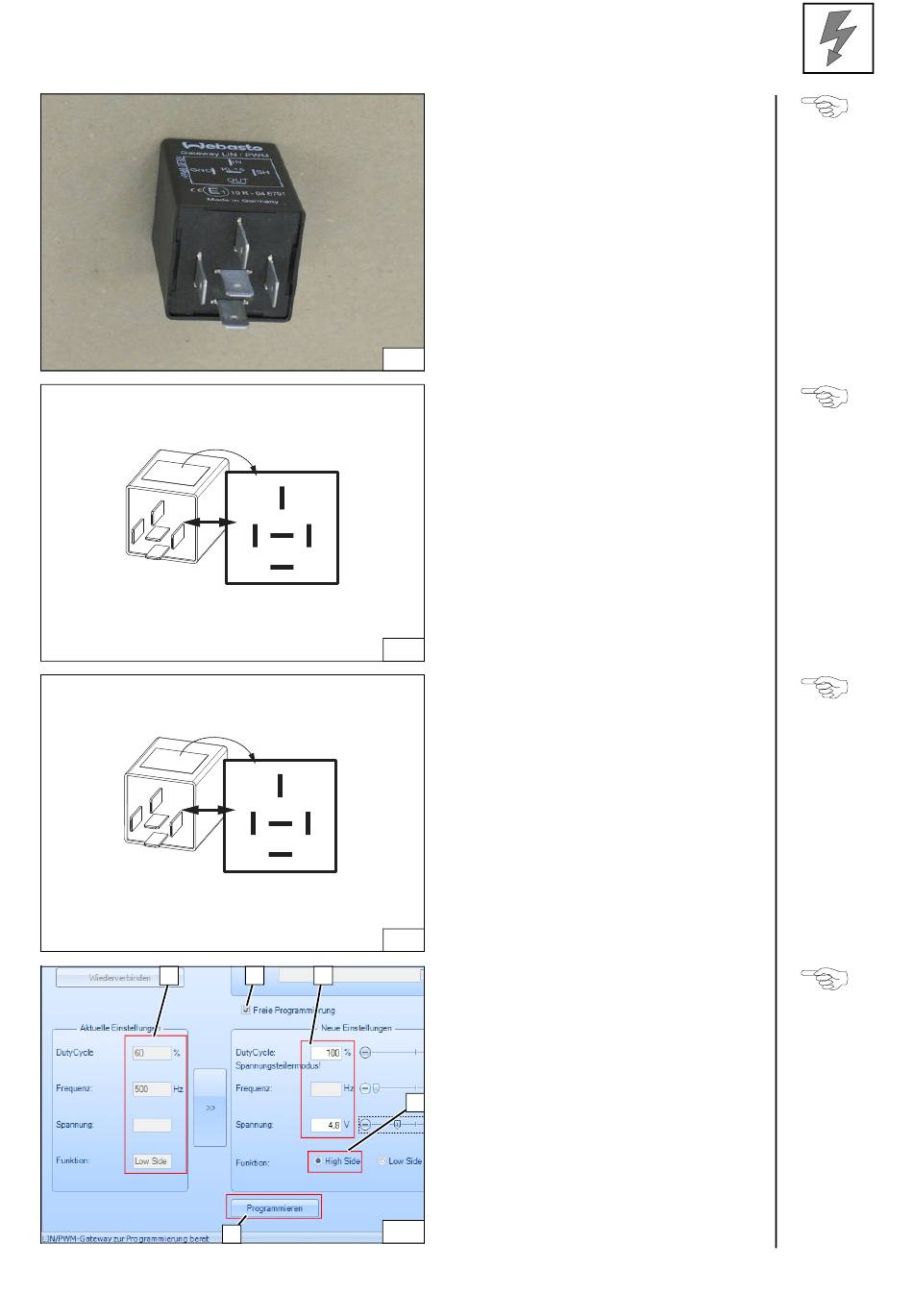

PWM GW Vorbereiten
PWM GW = Pulsweitenmodulator Gateway
Das PWM GW ist für VIN > 400001 und ca.
Gebläsestufe 3 vorprogrammiert. Die Geblä-
sedrehzahl am Fahrzeug kann jedoch
technisch bedingt abweichen. Im Fall einer zu
geringen / hohen Gebläseleistung kann das
PWM GW mit der Webastodiagnose umpro-
grammiert werden. Siehe „Abschließende Ar-
beiten"!
Für VIN < 400000 muss das PWM GW vor
der Montage umprogrammiert werden!
VIN > 400001
Diese vorprogrammierte Variante liegt im Kit!
Einstellwerte:
Duty-Cycle: 60%
Frequenz: 500Hz
Spannung: nicht relevant
Funktion: Low-side
Einstellwerte überprüfen und ggfs. unter
"Abschließende Arbeiten" anpassen!
VIN < 400000 (Anpassung erforderlich!)
Die Einstellwerte für das PWM GW
müssen mittels Webasto Thermo Test
Diagnose (WTT),
Mazda Bestellnr.: 4100-77-725,
Software Version V3.1 oder höher,
auf folgende Werte geändert werden,
siehe nächste Abbildung:
Einstellwerte:
Duty-Cycle: 100%
Frequenz: nicht relevant
Spannung: 4,8V
Funktion: High-side
Für mehr Details siehe Abschnitt
"Abschließende Arbeiten" und/oder
"Programmierungsanleitung" im Mazda
Zubehörportal!
1. Aktuelle Einstellungen
2. Aktivierung "Freie Programmierung"
3. Eingabe der neuen Werte
3
4. Nach erfolgter Eingabe den Button
"Programmieren" klicken
Einstellwerte überprüfen und ggfs. unter
"Abschließende Arbeiten" anpassen!
Ansicht
PWM GW
Ansicht
PWM GW
PWM GW
anpassen
PWM GW
anpassen
mit WTT
Diagnose
