Webasto Thermo Top Evo Einbaudokumentation Seite 34

Audi A6 / A6- Avant / A6 allroad Audi A7 Sportback
1
4
3
1
Ident.-Nr.: 1317500F
2 1
2
2
135
1
Stand: 02.11.2015

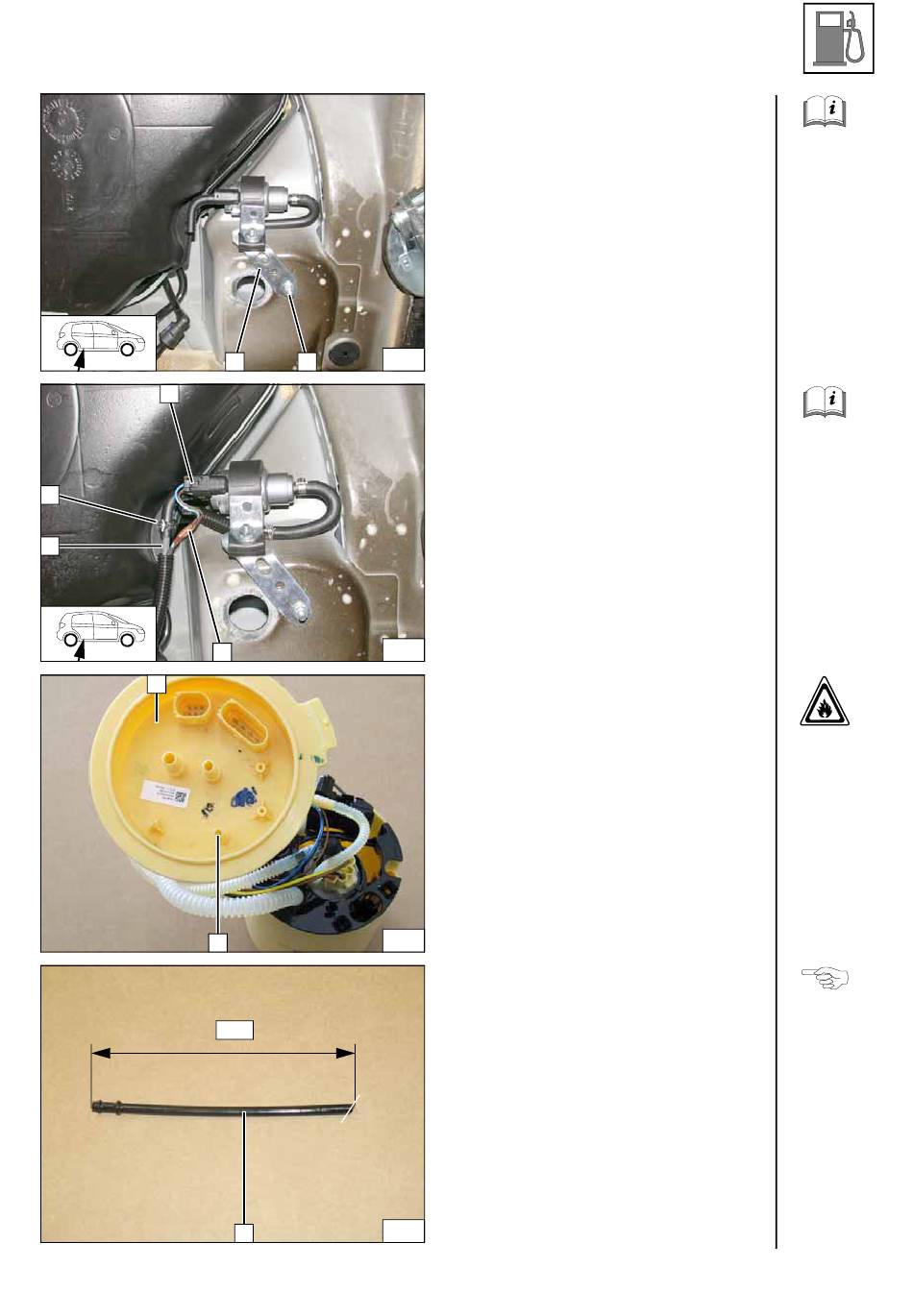

1 Schraube M6x20, Karosseriescheibe,
Bundmutter, vorhandene Bohrung
2 Lochband
87
Kabelbaum Dosierpumpe und Leitungen bl,
br je 100mm 2 von Stecker Dosierpumpe 1
mit Stoßverbinder farbgleich verbinden!
1 Kabelbaum Dosierpumpe, Stecker X7
montiert
3 Brennstoffleitung Heizgerät
4 Schelle Ø 10
88
Tankarmatur 1 gemäß Herstellerangaben
ausbauen. Stutzen 2 Ø 2,5 aufbohren!
89
Steigrohr 1 am Ende schräg ablängen!
90
Dosier-
pumpe
montieren
Anschluss
Dosier-
pumpe
Brennstoff-
entnahme
Tankent-
nehmer
ablängen
