Webasto Thermo Top Evo Einbaudokumentation Seite 2

Audi A6 / A6- Avant / A6 allroad Audi A7 Sportback
Inhaltsverzeichnis
Gültigkeit
Erforderliche Bauteile
Einbauübersicht
Hinweise zur Gesamteinbauzeit
Hinweise zur Bedienungs- und Einbauanweisung
Hinweise zur Gültigkeit
Technische Hinweise
Erläuterungen zum Dokument
Vorarbeiten
Einbauort Heizgerät
Elektrik vorbereiten
Elektrik
Gebläseansteuerung ohne Zeitrelais
Gebläseansteuerung mit Zeitrelais
Option MultiControl CAR
Option Telestart
Erforderliche Bauteile
Basislieferumfang Thermo Top Evo gemäß Preisliste
•
Einbaukit Audi A6 / A6- Avant / A6 allroad Audi A7 Sportback 2011 Diesel: 1317499A
•
Zusätzlich zu bestellen beim 2.0 TDI:
•
Zusatzkit Audi A6 / A6- Avant / A7 2011 2.0 TDI: 1318098_
Zusätzlich zu bestellen beim A6 allroad 3.0 TDI 200kW:
•
Zusatzkit Audi A6 allroad 3.0 TDI: 1324471_
Bedienelement gemäß Preisliste und Absprache mit Endkunde
•
Bei Telestart Kontrollleuchte gemäß Preisliste und Absprache mit Endkunde
•
Einbauhinweise:
Das Fahrzeug nur mit ca. ¼ vollem Tank anliefern lassen!
•
Der Einbauort Taster ist beim Telestart oder Thermo Call mit dem Endkunden abzustimmen!
•
Wir empfehlen je nach Platzbedarf und Fzg.-Herstellervorgaben die Verwendung einer
•
Fahrzeugbatterie mit höherer elektrischer Kapazität!

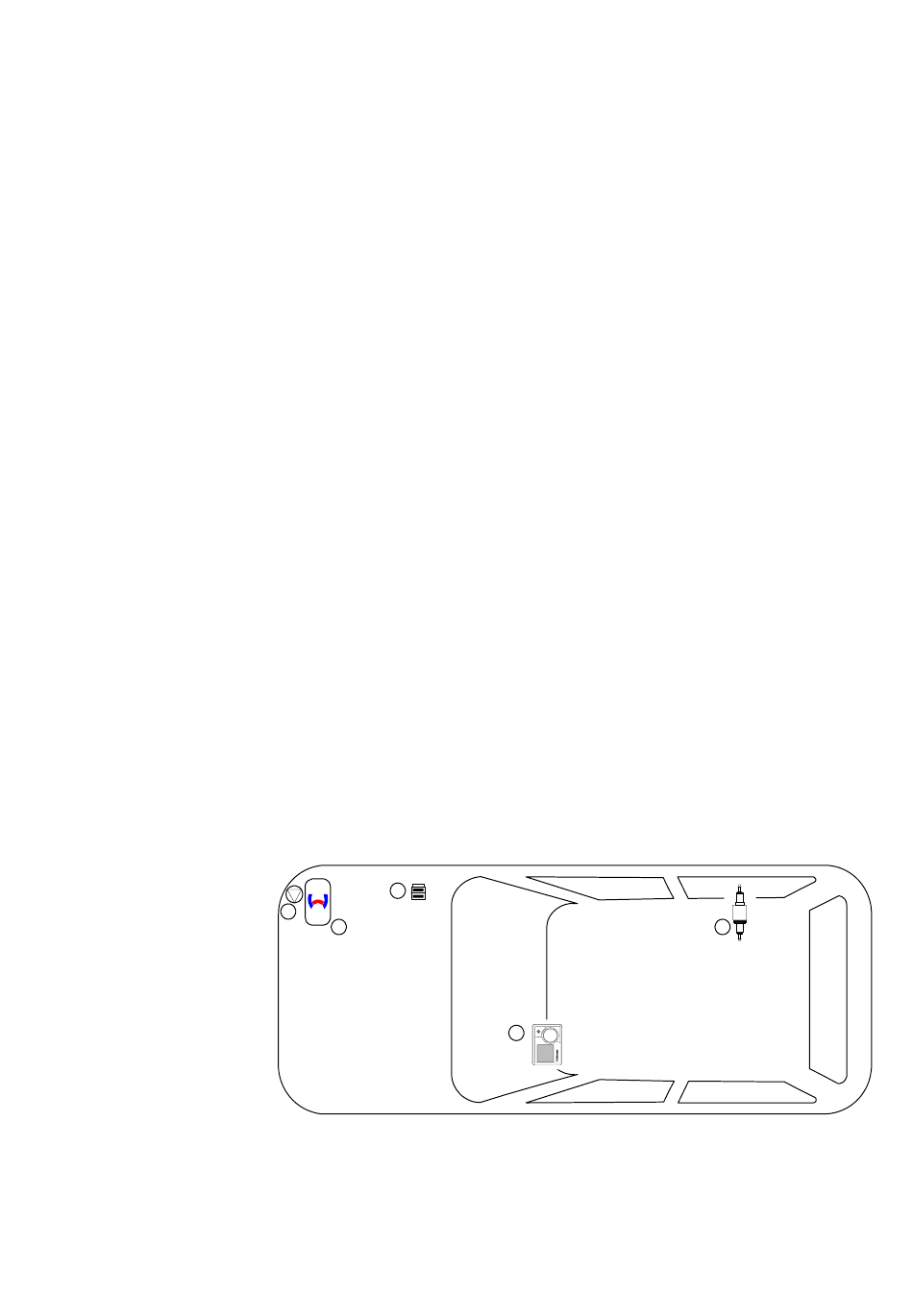

Einbauübersicht
Legende:
1. Heizgerät
2. Sicherungshalter Motorraum
3. Umwälzpumpe
4. MultiControl CAR
5. Dosierpumpe
Hinweise zur Gesamteinbauzeit
Die Gesamteinbauzeit beinhaltet die Zeiten für die Montage und Demontage der fahrzeugspezifischen Bauteile, die
heizungsspezifischen Einbauzeiten und alle anderen Zeiten für Tätigkeiten die zur Systemintegration und Erstinbe-
triebnahme des Heizgerätes notwendig sind.
Bei abweichenden Fahrzeugausstattungen kann die Gesamteinbauzeit variieren.
Ident.-Nr.: 1317500F
