Ergotron 60-572 Montageanleitung

www.ergotron.com
TM für groβes Display

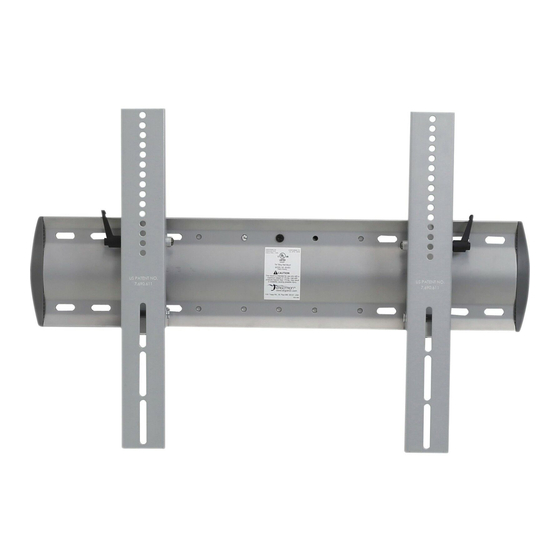

Tilting Wandmontage
Produktspezifi kationen:
Tragkraft 79 kg (175 lbs)
Befestigungsmöglichkeiten, vertikale Montage:
Die Wandplatte kann an vertikale
Wandoberfl ächen angebracht werden. Es sind
Halterungen für Holz (16" oder 24" Zentrierbolzen)
oder Beton-Wandbefestigungen enthalten. Für
die Befestigung an Metallbolzen oder anderen
Oberfl ächen. Der Kunde muss die Halterungen
bereitstellen.
Befestigung für Standardmonitore:
Geeignet für die meisten groâen Displays, deren
rückwärtige Bohrungen innerhalb der folgenden
Toleranzen liegen:
- Horizontal = 100 mm (min.) bis 750 mm (max.)
- Vertikal = 100 mm (min.) bis 450 mm (max.)
Gewährleistungsbedingungen: 5 Jahre
Maâe:
847 mm x 471 mm x 89 mm (BxHxT)
( 33,35" x 18,54" x 3,50")
Verstellbereich
20° (+15°/-5°) vor / zurück
89 mm (3,5")
Sicherheitsbefestigung
Einfache Installation des Displays
888-60-179E-01 rev.D • 12/06

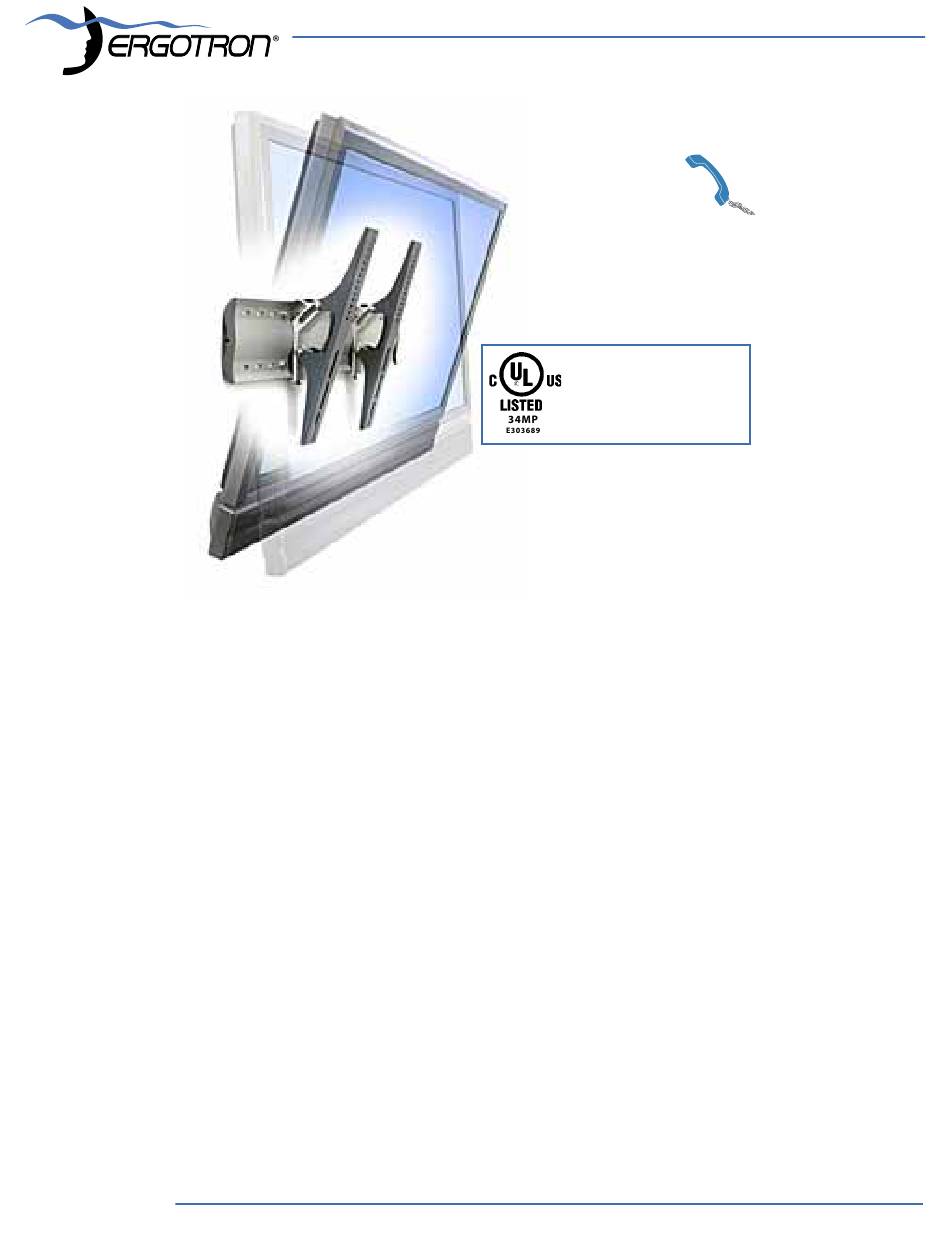

TM Large Display Tilting Wall Mount
TM Groot display
Kantelende muurbevestiging
Productspecifi caties:
Gewichtcapaciteit 79 kg
Bevestigingsopties bij verticale montage:
Muurplaat wordt bevestigd aan verticale
muuroppervlakken. Inclusief gespen voor
hout (met schroefbouten van 16 of 24 inch) of
muurbevestiging in beton. Voor montage aan
metalen schroefbouten of andere oppervlakken
moet de klant de gespen leveren.
Aansluiting monitor:
Kan worden bevestigd aan de meeste grote
displays op basis van de grootte van de
montageopeningen die hieronder staan vermeld:
- Horizontaal = 100 mm (min.) tot 750 mm (max.)
- Verticaal = 100 mm (min.) tot 450 mm (max.)
Garantietermijn: 5 jaar
Afmetingen
847 mm x 471 mm x 89 mm (b x h x d)
Bewegingsbereik
20° (+15°/-5°) voorwaarts/achterwaarts kantelen
89 mm
Veiligheidssluitingen
Display gemakkelijk aan te sluiten en los te
koppelen
INSTALLATIE INSTRUCTIES
MANUALE DI ISTRUZIONI PER IL MONTAGGIO
USA 1-800-888-8458
Europe +31 (0)33-45 45 600
Model 60-572
Model 60-573
Model 60-574
Serie TM per schermo grande
Fissaggio a parete inclinabile
Specifi che del prodotto:
Portata 79 kg (175 lb)
Opzioni di fi ssaggio Fissaggio verticale:
La piastra a parete si fi ssa su pareti verticali.
Comprende dispositivi di fi ssaggio su legno
(prigionieri di centraggio da 40,6 cm o 60,9
cm (16" o 24")) oppure fi ssaggio per parete
di cemento. Per il montaggio su prigionieri in
metallo o altre superfi ci, spetta al cliente fornire i
dispositivi di fi ssaggio.
Fissaggio standard del monitor:
Si fi ssa sulla maggior parte di schermi grandi in
base alla distanza tra i fori di montaggio qui di
seguito:
- Orizzontale = da 100 mm (min.) a 750 mm
(max.)
- Verticale = da 100 mm (min.) a 450 mm (max.)
Termini di garanzia: 5 anni
Dimensioni
847 mm x 471 mm x 89 mm (largh. x h. x prof.)
( 33,35" x 18,54" x 3,50")
Escursione di movimento
20° (+15°/-5°) inclinazione in avanti/indietro
89 mm (3,5")
Dispositivi di fi ssaggio di sicurezza
Per collegare e staccare facilmente il display
MONTAGEANLEITUNG
