INSTALLATION
Bitte lesen Sie vor Installationsbeginn die wichtigen Sicherheitsinformationen am
Anfang dieser Bedienungsanleitung.
Die ideale Position des RT200-Thermostats befindet sich in etwa 1,5m Höhe an einem
einfach erreichbaren und gut beleuchteten Ort, unbeeinträchtigt von extremen
Temperaturen und Zugluft. Bringen Sie den Thermostat nicht an einer Außenwand,
über einem Heizkörper oder in direkter Sonneneinstrahlung an.
Die elektrischen Anschlüsse des RT200 müssen mit der bereitgestellten Standard-
Rückplatte verbunden werden. Dies vereinfacht die Installation, da keine Anschlüsse
mit dem Regler selbst erfolgen müssen. Anschlussdetails werden im folgenden gezeigt
- für den korrekten und sicheren Betrieb des RT200 ist keine Erdung notwendig, es ist
jedoch eine Anschlussklemme vorhanden, an die eine bestehende Erdleitung
angeschlossen werden kann.

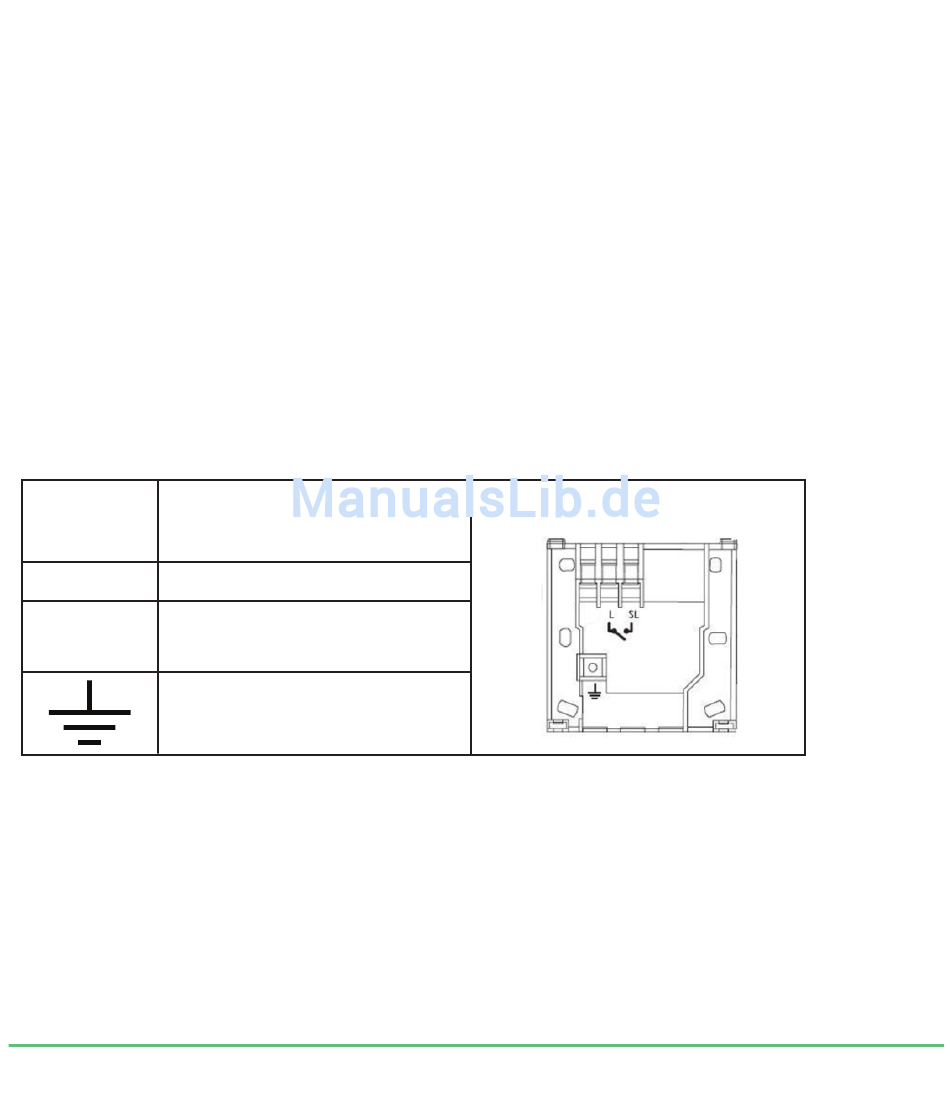

RÜCKPLATTENANSCHLÜSSE
Klemme
Beschreibung
N
Null-Leiter
L
Stromversorgung
SL
Stromführend
(Geöffneter Kreislauf)
Erdanschluss (kein
elektrischer Anschluss)
Nachdem die Rückplatte an einer geeigneten Stelle angebracht wurde, können die
Leitungen wie oben gezeigt angeschlossen werden. Die folgenden Kriterien treffen auf die
Installation zu:
• Der verwendete Netzstrom sollte 230V AC entsprechen und mit 5 A abgesichert werden.
• Die für die Installation optimale Kabelgröße beträgt 1,5 mm2; die Verdrahtungsfarben
sollten den aktuellen IEE-Bestimmungen für Verkabelungen entsprechen.
• Die Kabeleinführung sollte an der Rückplattenrückseite erfolgen.
• Alle elektrischen Anschlüsse müssen gesichert und fest unter der rechteckigen
Messingplatte einer jeden Klemme angebracht sein.
4
Rückplatte
RT200 BEDIENUNGSANLEITUNG
