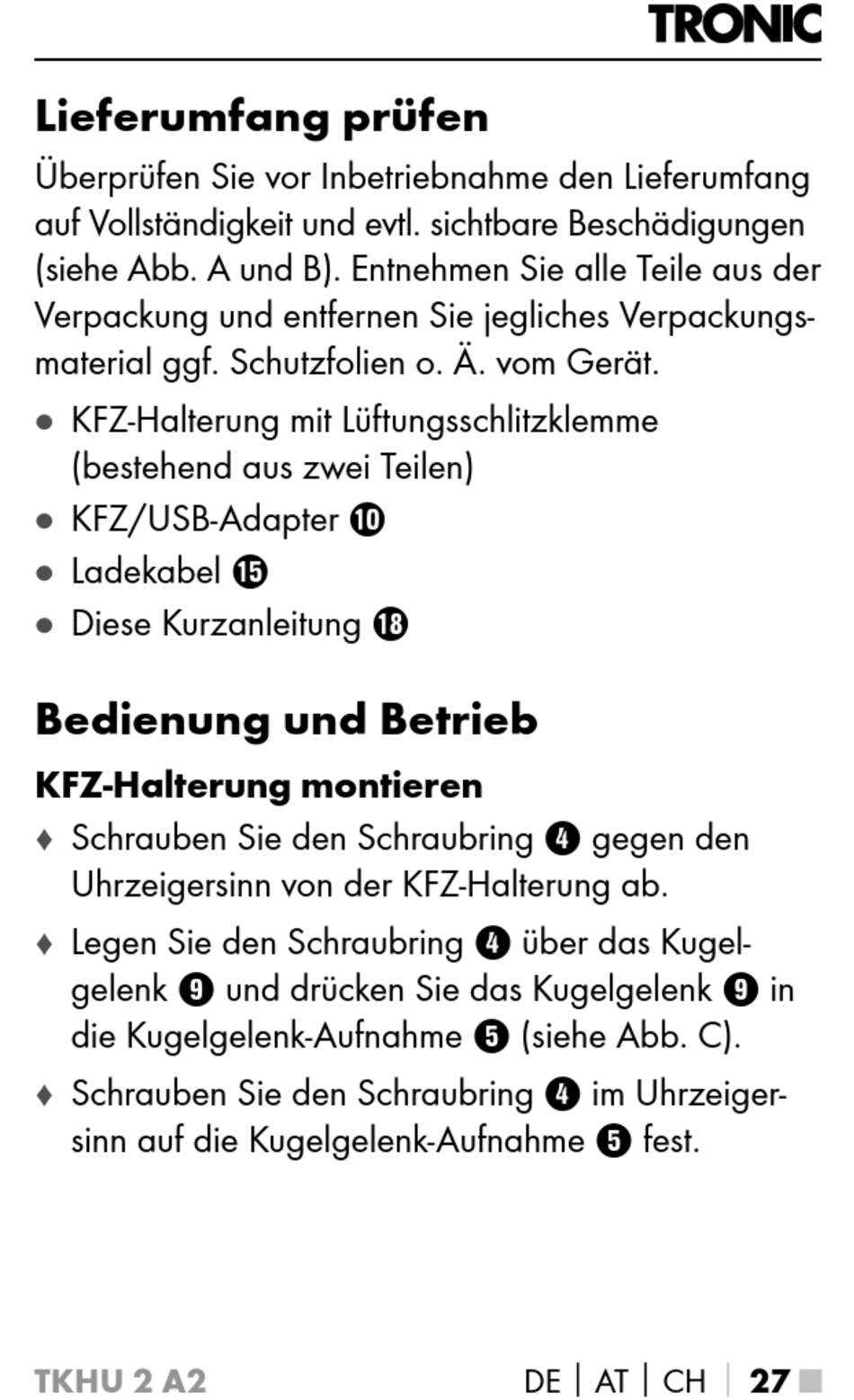

Lieferumfang prüfen
Überprüfen Sie vor Inbetriebnahme den Lieferumfang
auf Vollständigkeit und evtl . sichtbare Beschädigungen
(siehe Abb . A und B) . Entnehmen Sie alle Teile aus der
Verpackung und entfernen Sie jegliches Verpackungs-
material ggf . Schutzfolien o . Ä . vom Gerät .
KFZ-Halterung mit Lüftungsschlitzklemme
▯
(bestehend aus zwei Teilen)
KFZ/USB-Adapter 0
▯
Ladekabel t
▯
Diese Kurzanleitung i
▯

Bedienung und Betrieb

KFZ­Halterung montieren
Schrauben Sie den Schraubring 4 gegen den
♦
Uhrzeigersinn von der KFZ-Halterung ab .
Legen Sie den Schraubring 4 über das Kugel-
♦
gelenk 9 und drücken Sie das Kugelgelenk 9 in
die Kugelgelenk-Aufnahme 5 (siehe Abb . C) .
Schrauben Sie den Schraubring 4 im Uhrzeiger-
♦
sinn auf die Kugelgelenk-Aufnahme 5 fest .
TKHU 2 A2
DE │ AT │ CH │
27 ■
