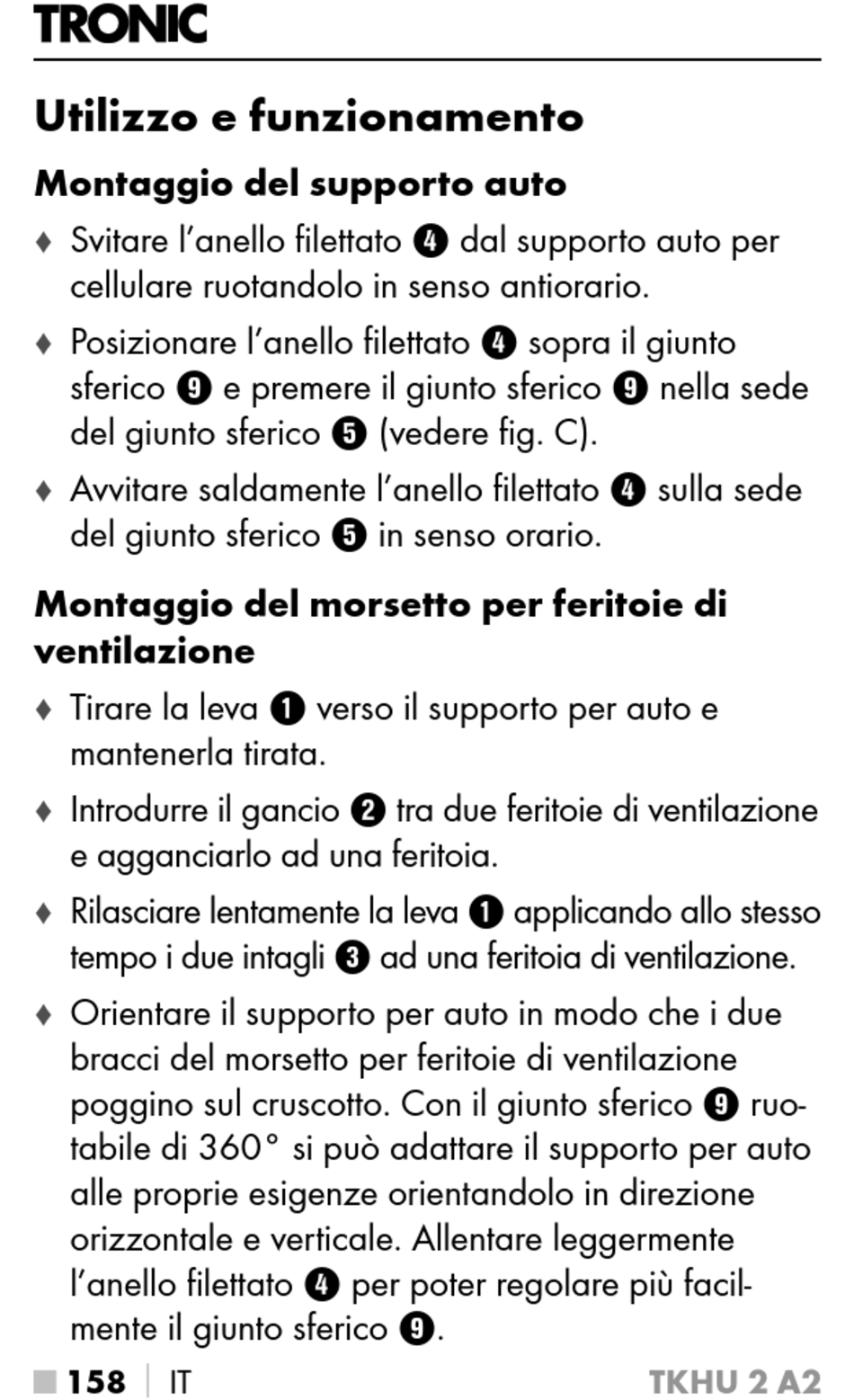

Utilizzo e funzionamento
Montaggio del supporto auto
Svitare l'anello filettato 4 dal supporto auto per
♦
cellulare ruotandolo in senso antiorario .
Posizionare l'anello filettato 4 sopra il giunto
♦
sferico 9 e premere il giunto sferico 9 nella sede
del giunto sferico 5 (vedere fig . C) .
Avvitare saldamente l'anello filettato 4 sulla sede
♦
del giunto sferico 5 in senso orario .
Montaggio del morsetto per feritoie di
ventilazione
Tirare la leva 1 verso il supporto per auto e
♦
mantenerla tirata .
Introdurre il gancio 2 tra due feritoie di ventilazione
♦
e agganciarlo ad una feritoia .
Rilasciare lentamente la leva 1 applicando allo stesso
♦
tempo i due intagli 3 ad una feritoia di ventilazione .
Orientare il supporto per auto in modo che i due
♦
bracci del morsetto per feritoie di ventilazione
poggino sul cruscotto . Con il giunto sferico 9 ruo-
tabile di 360° si può adattare il supporto per auto
alle proprie esigenze orientandolo in direzione
orizzontale e verticale . Allentare leggermente
l'anello filettato 4 per poter regolare più facil-
mente il giunto sferico 9 .
│
