7.3 Austauschen der Sensoreinheit

Für Service oder Kalibrierung können die Sensoreinheiten einfach
ausgetauscht werden.
Bevor Sie die Sensoreinheiten austauschen, stellen Sie bitte sicher, dass
die zu tauschende Sensoreinheit über den Taupunktbereich verfügt, der
Ihren Anforderungen entspricht:
• Sensor A: -100 ... +20 °C Td
• Sensor B: -50 ... +50 °C Td

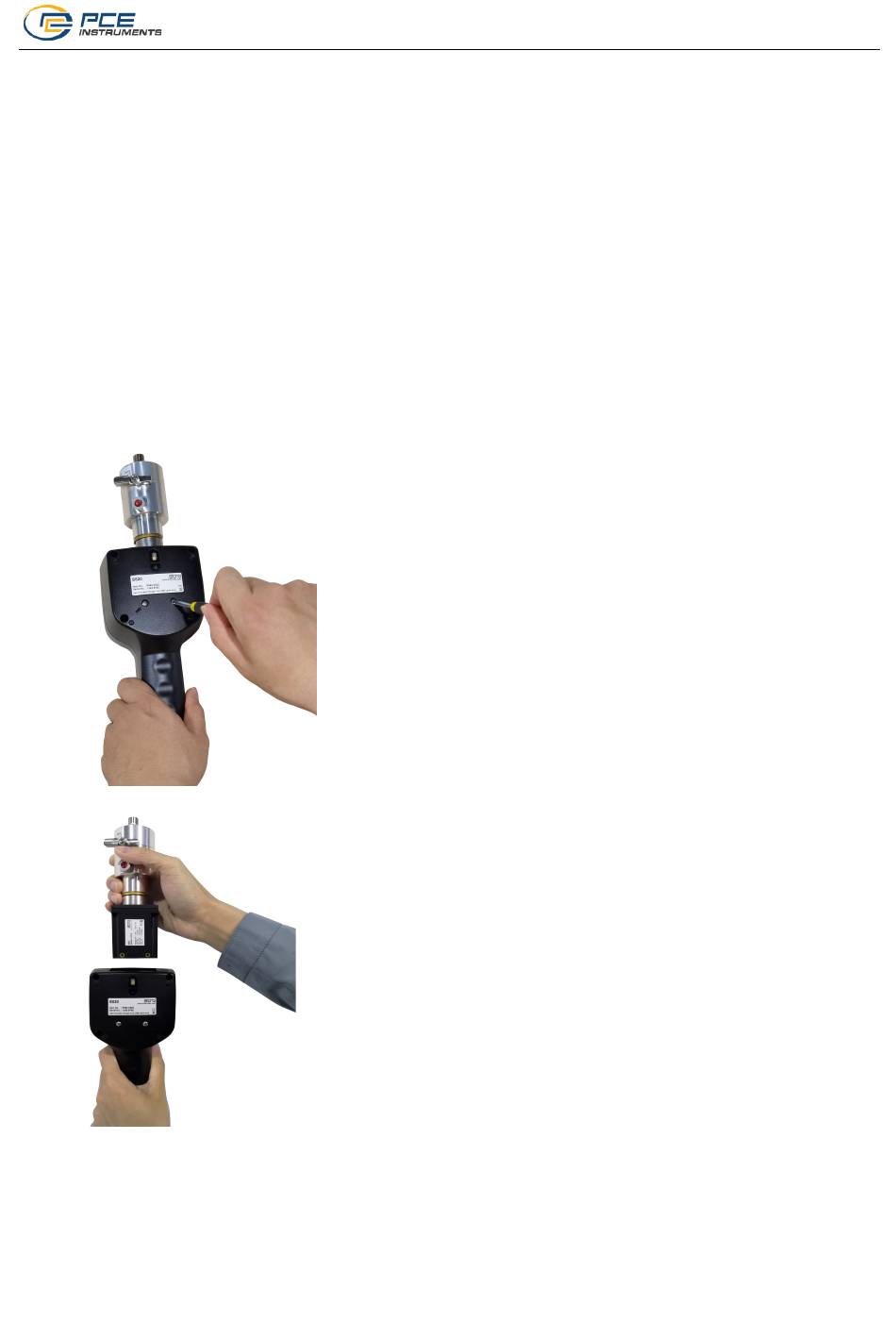

Um die Sensoreinheiten auszutauschen, führen Sie die folgenden
Schritte aus:
14
1. Öffnen Sie die zwei Schrauben an der
Rückseite des Messgerätes.
2. Ziehen Sie die Sensoreinheit
zusammen mit der Messkammer aus dem
Messgerät heraus.
3. Schrauben Sie die Messkammer von
der Sensoreinheit ab.
4. Schrauben Sie die Messkammer auf
die neue Sensoreinheit.
5. Stecken Sie die neue Sensoreinheit
zusammen mit der Messkammer zurück
in das Messgerät.
6. Ziehen Sie die beiden Schrauben fest.
7 Installation
PCE-DPM 10
