Antenneninstallation mit isolierter Fangeinrichtung

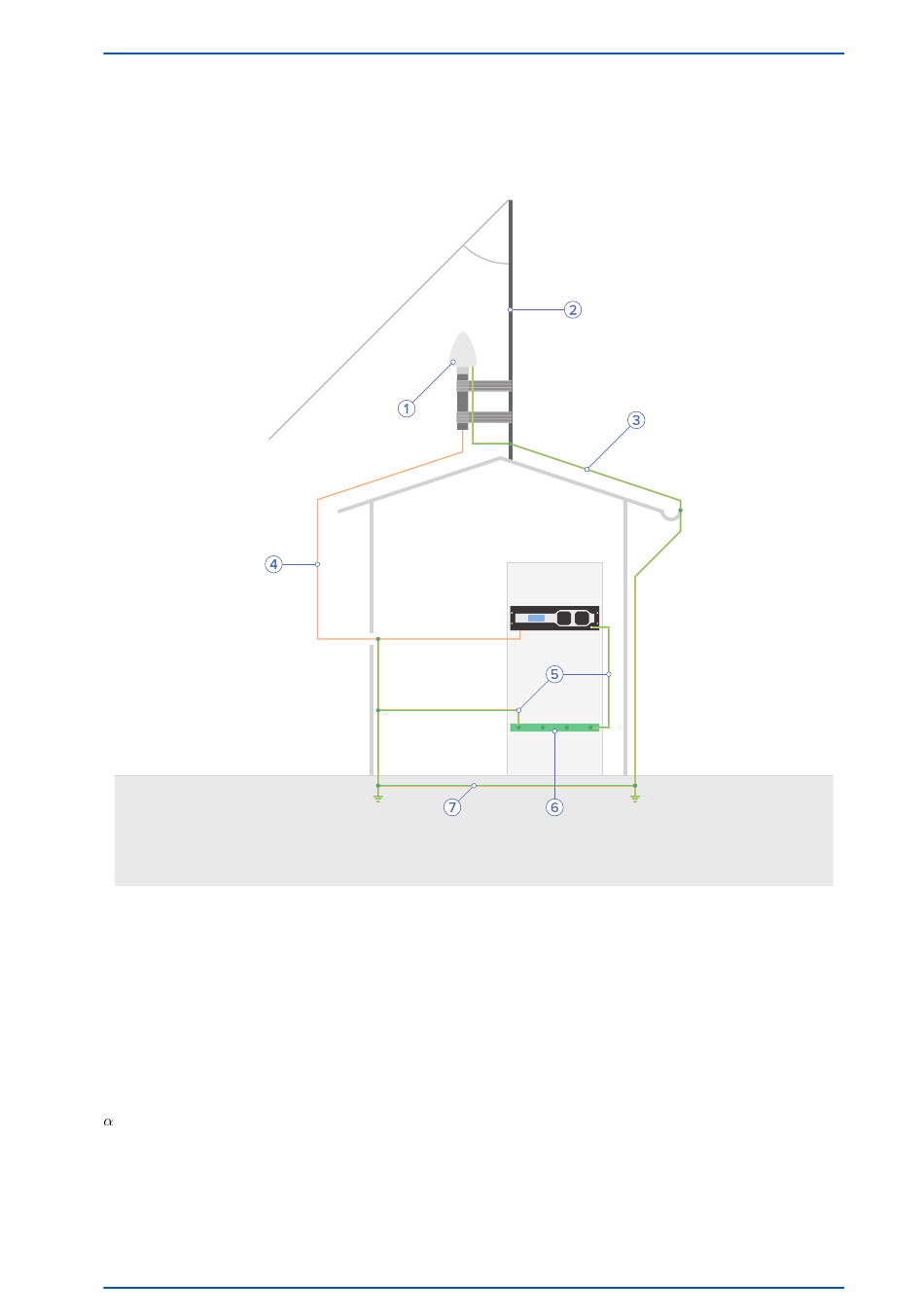

Abb. 6: Dachmontage
1 Meinberg GPS-Antenne
2 Fangstange
3 Fangleitung
4 Antennenkabel
5 Potentialausgleichsleitung
6 Potentialausgleichsschiene
7 Fundamenterder
. Schutzwinkel
LANTIME M250/GPS
α
Datum: 27. Juni 2024
7 Installation einer GPS-Antenne
