Montieren Sie eine Meinberg GPS-Antenne (wie auf Abb. 3 gezeigt) in min. 50 cm Distanz zu anderen Anten-
nen, an einem stehenden Mastrohr mit bis zu 60 mm Außendurchmesser oder direkt an einer Wand mit dem im
Lieferumfang enthaltenen Montagekit.
Item
1
2
3
4
5
6
7 M4 x 12 phillips-head screw
8 threaded U-bolt (pole diameter max. 60 mm)
9
10
11
12
8
11
12

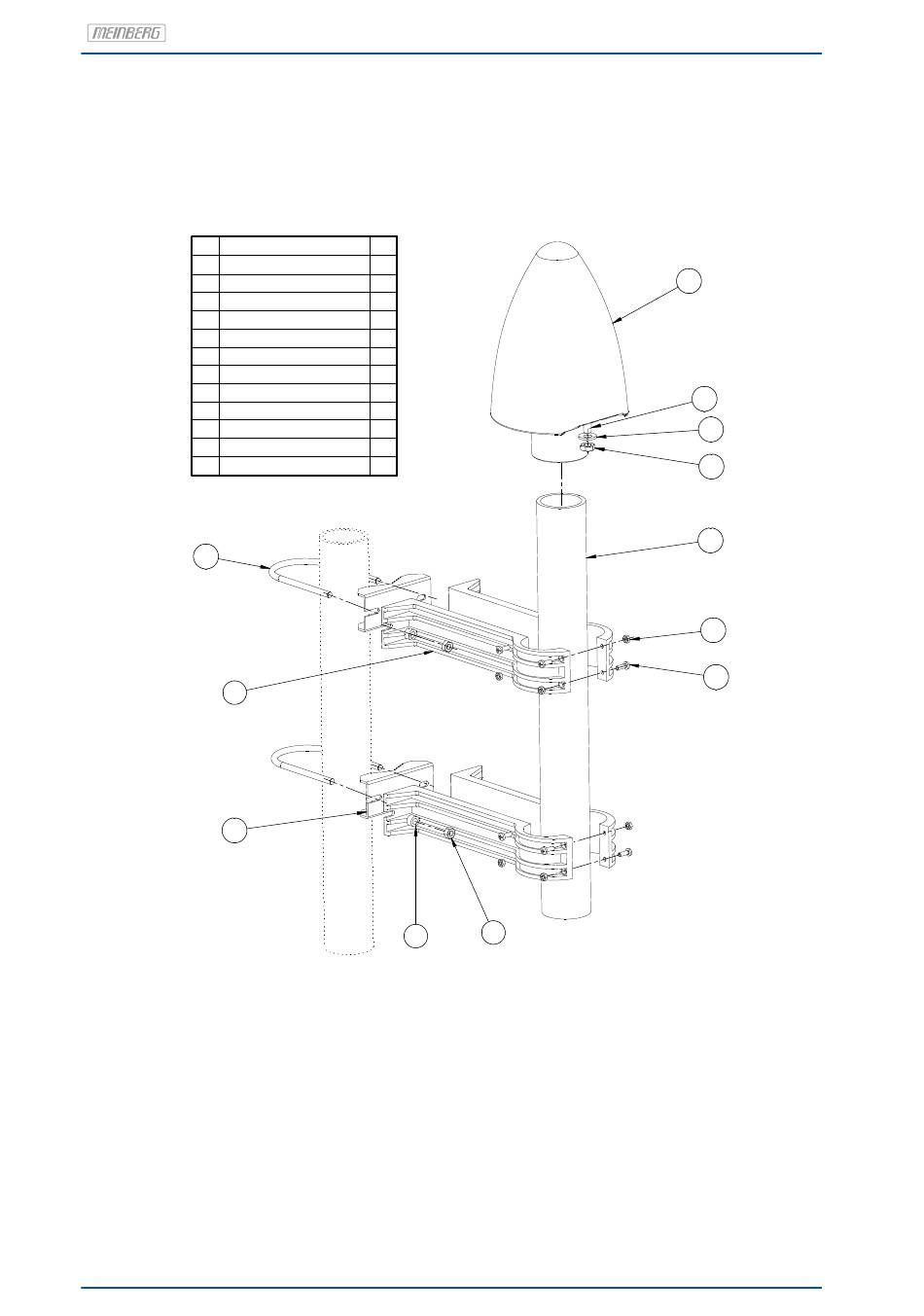

Abb. 3: Mastmontage einer Meinberg GPS-Antenne
Die Abbildung 3 zeigt exemplarisch die Mastmontage einer Meinberg GPS-Antenne. Bei einer Montage direkt
an einer Wand sind die vier mitgelieferten Wanddübel und M6x45-Schrauben zu verwenden und durch die
vorgesehenen Langlöcher an den Mastschellenhälften (Abb. 3, Pos. 12) zu führen.
Im folgenden Kapitel wird die Verlegung des Antennenkabels erläutert.
20
Description QTY
Antenna 1
M8 grounding stud 1
safety washer 1
M8 hex nut 1
Antenna pole 1
M4 hex nut 8
8
2
M6 spacer 4
M6 hex nut 4
pole clamp halves 4
pole bracket 2
9
