Flowmax
400i
Einstellbereich:
Werkseinstellung:

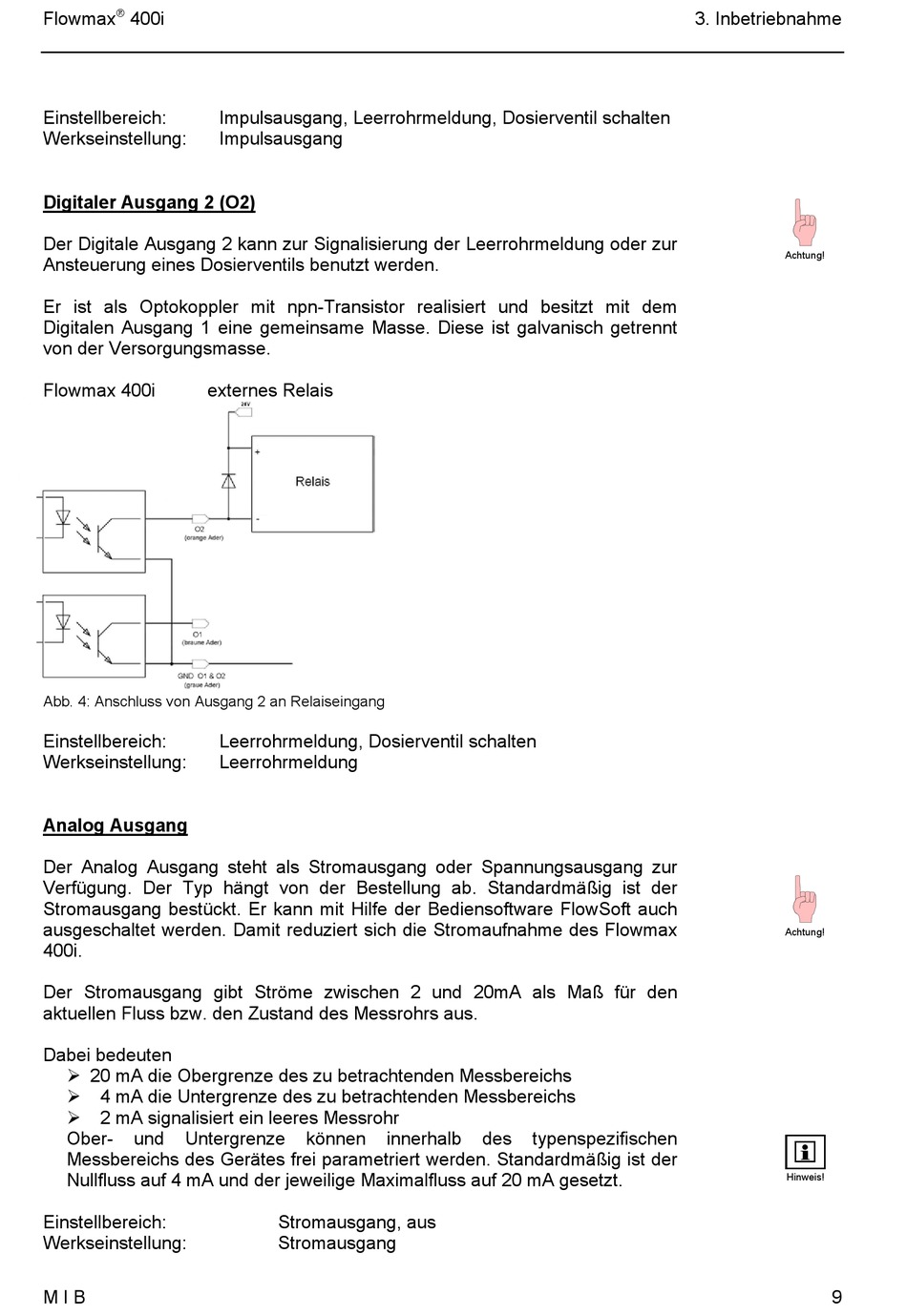

Digitaler Ausgang 2 (O2)
Der Digitale Ausgang 2 kann zur Signalisierung der Leerrohrmeldung oder zur
Ansteuerung eines Dosierventils benutzt werden.
Er ist als Optokoppler mit npn-Transistor realisiert und besitzt mit dem
Digitalen Ausgang 1 eine gemeinsame Masse. Diese ist galvanisch getrennt
von der Versorgungsmasse.
Flowmax 400i
externes Relais
Abb. 4: Anschluss von Ausgang 2 an Relaiseingang
Einstellbereich:
Werkseinstellung:
Analog Ausgang
Der Analog Ausgang steht als Stromausgang oder Spannungsausgang zur
Verfügung. Der Typ hängt von der Bestellung ab. Standardmäßig ist der
Stromausgang bestückt. Er kann mit Hilfe der Bediensoftware FlowSoft auch
ausgeschaltet werden. Damit reduziert sich die Stromaufnahme des Flowmax
400i.
Der Stromausgang gibt Ströme zwischen 2 und 20mA als Maß für den
aktuellen Fluss bzw. den Zustand des Messrohrs aus.
Dabei bedeuten
20 mA die Obergrenze des zu betrachtenden Messbereichs
4 mA die Untergrenze des zu betrachtenden Messbereichs
2 mA signalisiert ein leeres Messrohr
Ober-
und
Untergrenze
Messbereichs des Gerätes frei parametriert werden. Standardmäßig ist der
Nullfluss auf 4 mA und der jeweilige Maximalfluss auf 20 mA gesetzt.
Einstellbereich:
Werkseinstellung:
M I B
Impulsausgang, Leerrohrmeldung, Dosierventil schalten
Impulsausgang
Leerrohrmeldung, Dosierventil schalten
Leerrohrmeldung
können
innerhalb
Stromausgang, aus
Stromausgang
des
typenspezifischen
3. Inbetriebnahme
Achtung!
Achtung!
Hinweis!
9
