1. Planungshinweise
1. Planungshinweise
1.1 Einsatzbereiche
Das Durchflussmessgerät Flowmax 400i eignet sich besonders für die
Messung von sehr dynamischen Vorgängen in einer Rohrleitung. Gemessen
werden Flüssigkeiten. Es findet seinen Einsatz unter anderem in
•
•
•
•
•
•
Seine Leistungsmerkmale werden durch die folgenden Eigenschaften
gekennzeichnet:
•
•
•
•
•
•
•
•
1.2 Messprinzip
Gegen die Strömung zu schwimmen benötigt mehr Kraft als mit der Strömung.
Auf dieser einfachen physikalischen Tatsache basiert die Ultraschall-
Durchflussmessung nach dem Phasen-Differenzverfahren:
Zwei gegenüber positionierte Sensoren senden und empfangen wechselweise
Ultraschallsignale. Bei stehendem Medium empfangen beide Sensoren die
ausgesandten
Phasendifferenz.
Phasenverschiebung. Sie ist in Stromrichtung gemessen verschieden von der
gegen die Stromrichtung gemessenen. Diese Phasendifferenz ist direkt
proportional zur Fließgeschwindigkeit.
Aus der Fließgeschwindigkeit und dem bekannten Durchmesser der
Rohrleitung wird das Durchflussvolumen ermittelt.

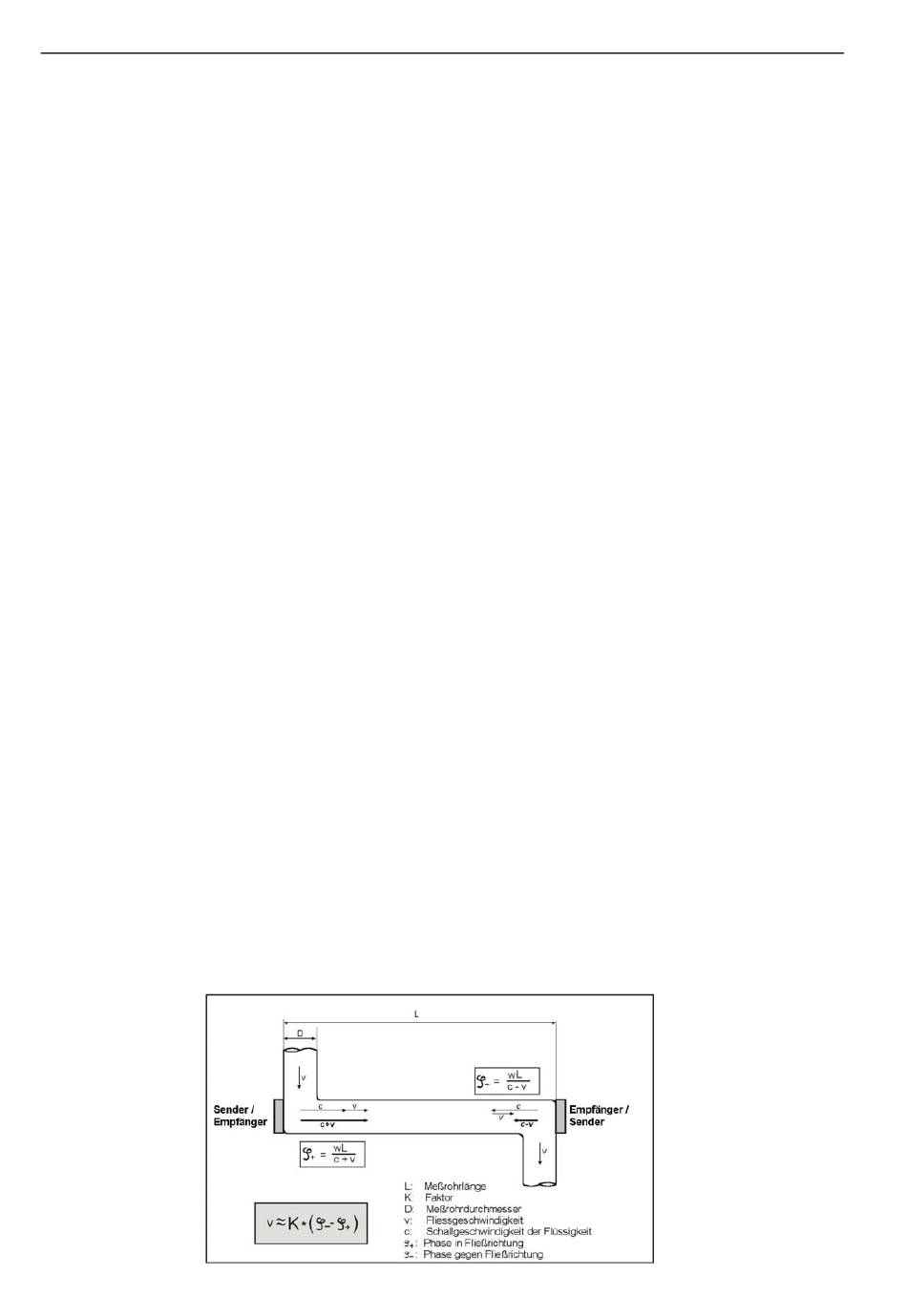

Abb. 1: Prinzipdarstellung der Ultraschall Durchflussmessung
4
Chemikalienversorgung für Controlling, Logistik, Überwachung
Hook-up-Boxen für Controlling, Logistik, Überwachung
Produktionsmaschinen für Steuerung und Überwachung der Rezepturen
Ventilansteuerungen
Flüssigkeitsvolumina
DI-Wasserversorgung
Sehr dynamischen Prozessen mit Dosierzeiten von weniger als 1
Sekunde
keine bewegten Teile und damit kein Verschleiß
hohe Reproduzierbarkeit
einfache Reinigung
Manipulationssicherheit
kompakte Bauform
integrierte Leerrohrerkennung
integrierte Dosierfunktion mit Vorwahl- und Korrekturmenge
hervorragende chemische Beständigkeit
Ultraschallsignale
Bei
für
das
kontinuierliche
in
der
gleichen
fließendem
Medium
Flowmax
400i
Abgeben
von
Phase,
d.h.
ohne
ergibt
sich
eine
