Installation

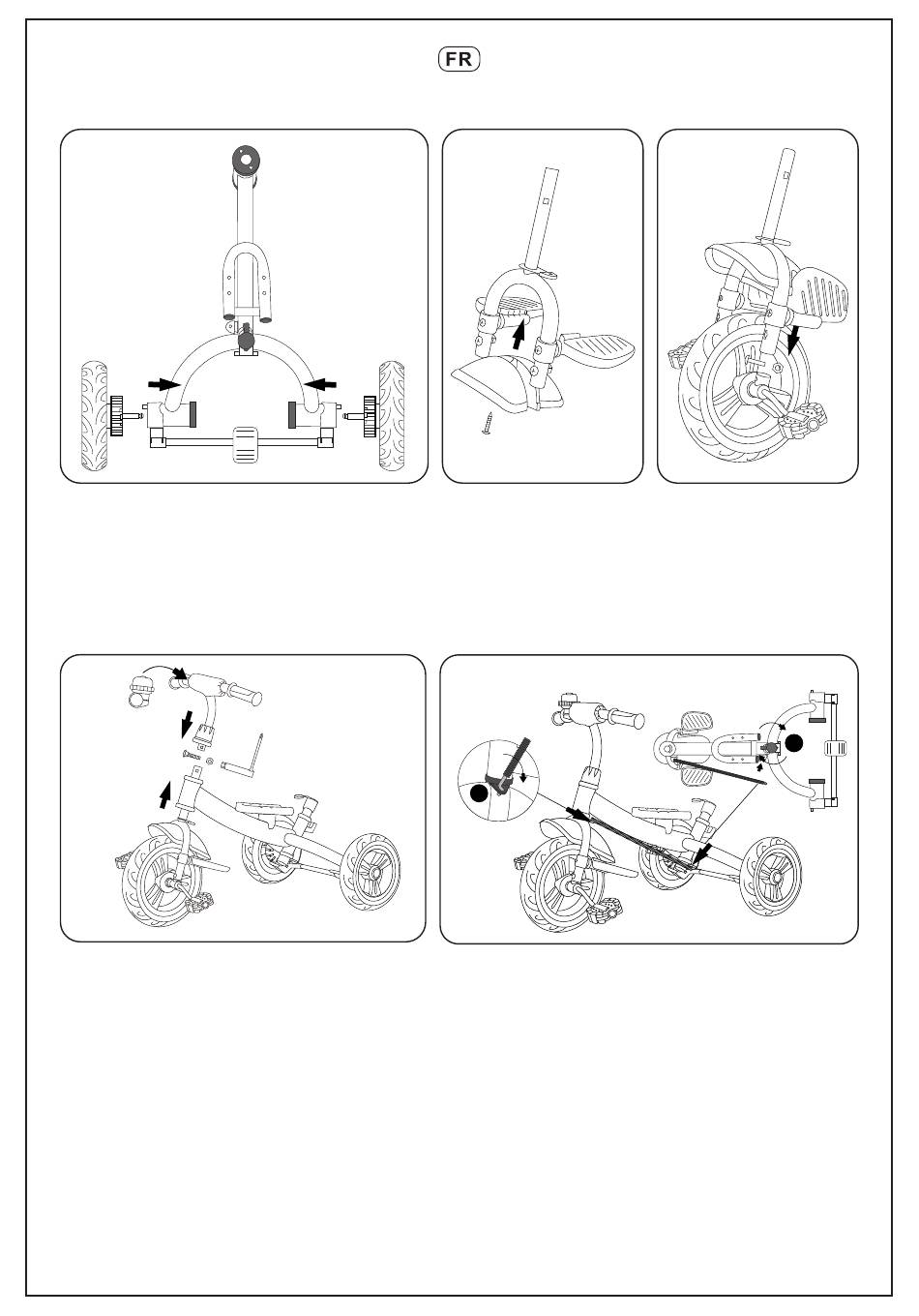

1. Comme l'indique l'image :
- Insérez les Roues arrières dans le Cadre
principal. Tapotez doucement jusqu'à ce que
vous entendiez un clic.
4. Comme l'indique l'image :
- Insérer la Roue avant dans le Cadre princi-
pal.
- Insérer le Capuchon Vis du guidon dans le
tube vertical du guidon.
- Insérer le tube vertical du guidon dans le
tube de la Fourche avant, en alignant les
trous de vis.
- Passer la vis du guidon dans le trou du tube.
- Utiliser la clé à douille pour serrer la vis.
- Abaisser le Capuchon Vis du guidon.
- Installer la Sonnette sur le guidon.
2. Comme l'indique
l'image :
- Visser la Garde-boue
sur la Fourche avant (
Rainure en croissant
orientée vers l'avant ).
Conseils à partir de l'image suivante
Insérer dans le trou (a) et poser la barre
de direction à plat.
a
5. Comme l'indique l'image :
Retirer l'écrou situé à l'extrémité du métal de con-
trôle de la direction. Placer l'avant du mental dans le
trou (a) de la Fourche avant verticalement, le main-
tenir à plat, s'assurer qu'il est bien connecté à la
Fourche avant ; tourner le tube de la Barre d'appren-
tissage, ajuster le trou du tube (b) dans le trou du
contrôle de direction arrière du mental ; fixer à l'aide
d'une vis.
10
3. Comme l'indique
l'image :
- Insérez la roue avant
dans la fourche avant,
serrez les boulons et les
écrous.
Conseils à partir de l'image suivante
Tourner la tige d'entraînement et
l'ajuster dans le trou (b)
b
