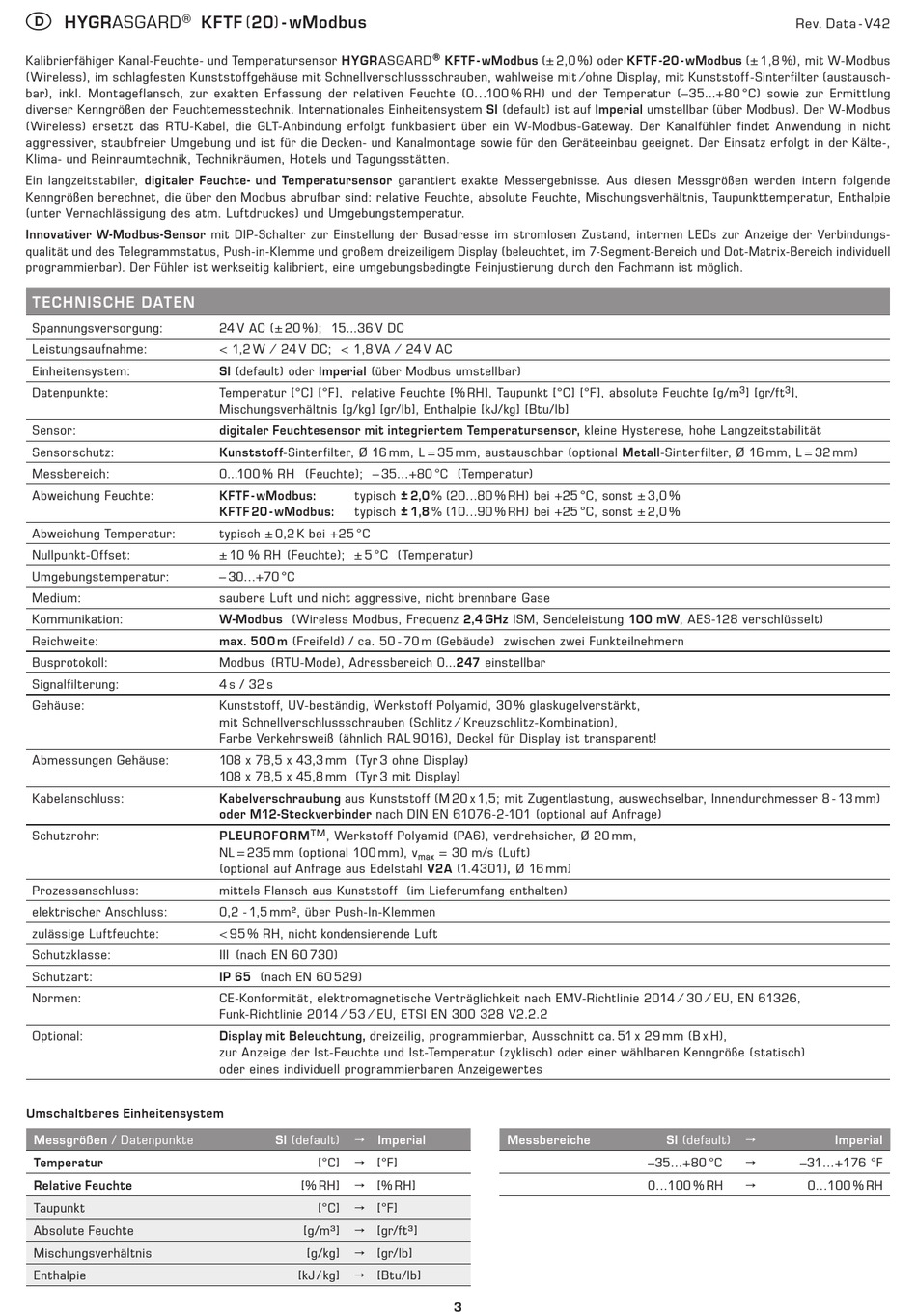

Technische Daten - S+S REGELTECHNIK HYGRASGARD KFTF Bedienungs- Und Montageanleitung

D
®
HYGRASGARD
Kalibrierfähiger Kanal-Feuchte- und Temperatursensor HYGRASGARD
(Wireless), im schlagfesten Kunststoff gehäuse mit Schnellverschlussschrauben, wahl weise mit ⁄ ohne Display, mit Kunststoff - Sinterfilter (austausch-
bar), inkl. Montageflansch, zur exakten Erfassung der relativen Feuchte (0...100 % RH) und der Temperatur (–35...+80 °C) sowie zur Ermittlung
diverser Kenn größen der Feuchte messtechnik. Internationales Einheiten system SI (default) ist auf Imperial umstellbar (über Modbus). Der W-Modbus
(Wireless) ersetzt das RTU-Kabel, die GLT-Anbindung erfolgt funkbasiert über ein W-Modbus-Gateway. Der Kanalfühler findet Anwendung in nicht
aggressiver, staubfreier Umgebung und ist für die Decken- und Kanal montage sowie für den Geräteeinbau geeignet. Der Einsatz erfolgt in der Kälte-,
Klima- und Reinraumtechnik, Technik räumen, Hotels und Tagungs stätten.
Ein langzeit stabiler, digitaler Feuchte- und Temperatur sensor garantiert exakte Mess ergebnisse. Aus diesen Messgrößen werden intern folgende
Kenngrößen berechnet, die über den Modbus abrufbar sind: relative Feuchte, absolute Feuchte, Mischungs verhältnis, Taupunkt temperatur, Enthalpie
(unter Vernach lässigung des atm. Luftdruckes) und Umgebungs temperatur.
Innovativer W-Modbus-Sensor mit DIP-Schalter zur Ein stellung der Busadresse im strom losen Zustand, internen LEDs zur Anzeige der Verbindungs-
qualität und des Telegrammstatus, Push-in-Klemme und großem drei zeiligem Display (beleuchtet, im 7-Segment-Bereich und Dot-Matrix-Bereich individuell
programmierbar). Der Fühler ist werkseitig kalibriert, eine umgebungsbedingte Fein justierung durch den Fachmann ist möglich.

TECHNISCHE DATEN

Spannungsversorgung:
Leistungsaufnahme:
Einheitensystem:
Datenpunkte:
Sensor:
Sensorschutz:
Messbereich:
Abweichung Feuchte:
Abweichung Temperatur:
Nullpunkt-Offset:
Umgebungstemperatur:
Medium:
Kommunikation:
Reichweite:
Busprotokoll:
Signalfilterung:
Gehäuse:
Abmessungen Gehäuse:
Kabelanschluss:
Schutzrohr:
Prozessanschluss:
elektrischer Anschluss:
zulässige Luftfeuchte:
Schutzklasse:
Schutzart:
Normen:
Optional:
Umschaltbares Einheitensystem
Messgrößen / Datenpunkte
Temperatur
Relative Feuchte
Taupunkt
Absolute Feuchte
Mischungsverhältnis
Enthalpie
KFTF (20) - wModbus
24 V AC (± 20 %); 15...36 V DC
< 1,2 W ⁄ 24 V DC; < 1,8 VA ⁄ 24 V AC
SI (default) oder Imperial (über Modbus umstellbar)
Temperatur [°C] [°F], relative Feuchte [% RH], Taupunkt [°C] [°F], absolute Feuchte [g/m
Mischungsverhältnis [g/kg] [gr/lb], Enthalpie [kJ/kg] [Btu/lb]
digitaler Feuchtesensor mit integriertem Temperatursensor, kleine Hysterese, hohe Langzeitstabilität
Kunststoff-Sinterfilter, Ø 16 mm, L = 35 mm, austauschbar (optional Metall-Sinterfilter, Ø 16 mm, L = 32 mm)
0...100 % RH (Feuchte); – 35...+80 °C (Temperatur)
KFTF - wModbus: typisch ± 2,0 % (20...80 % RH) bei +25 °C, sonst ± 3,0 %
KFTF 20 - wModbus: typisch ± 1,8 % (10...90 % RH) bei +25 °C, sonst ± 2,0 %
typisch ± 0,2 K bei +25 °C
± 10 % RH (Feuchte); ± 5 °C (Temperatur)
– 30...+70 °C
saubere Luft und nicht aggressive, nicht brennbare Gase
W-Modbus (Wireless Modbus, Frequenz 2,4 GHz ISM, Sendeleistung 100 mW, AES-128 verschlüsselt)
max. 500 m (Freifeld) / ca. 50 - 70 m (Gebäude) zwischen zwei Funkteilnehmern
Modbus (RTU-Mode), Adressbereich 0...247 einstellbar
4 s / 32 s
Kunststoff, UV-beständig, Werkstoff Polyamid, 30 % glaskugelverstärkt,
mit Schnellverschlussschrauben (Schlitz ⁄ Kreuzschlitz-Kombination),
Farbe Verkehrsweiß (ähnlich RAL 9016), Deckel für Display ist transparent!
108 x 78,5 x 43,3 mm (Tyr 3 ohne Display)
108 x 78,5 x 45,8 mm (Tyr 3 mit Display)
Kabelverschraubung aus Kunststoff (M 20 x 1,5; mit Zugentlastung, auswechselbar, Innendurchmesser 8 - 13 mm)
oder M12-Steckverbinder nach DIN EN 61076-2-101 (optional auf Anfrage)
PLEUROFORM TM , Werkstoff Polyamid (PA6), verdrehsicher, Ø 20 mm,
NL = 235 mm (optional 100 mm), v
(optional auf Anfrage aus Edelstahl V2A (1.4301), Ø 16 mm)
mittels Flansch aus Kunststoff (im Lieferumfang enthalten)
0,2 - 1,5 mm², über Push-In-Klemmen
< 95 % RH, nicht kondensierende Luft
III (nach EN 60 730)
IP 65 (nach EN 60 529)
CE-Konformität, elektromagnetische Verträglichkeit nach EMV-Richtlinie 2014 ⁄ 30 ⁄ EU, EN 61326,
Funk-Richtlinie 2014 ⁄ 53 ⁄ EU, ETSI EN 300 328 V2.2.2
Display mit Beleuchtung, dreizeilig, programmierbar, Ausschnitt ca. 51 x 29 mm (B x H),
zur Anzeige der Ist-Feuchte und Ist-Temperatur (zyklisch) oder einer wählbaren Kenngröße (statisch)
oder eines individuell programmierbaren Anzeigewertes
SI (default) → Imperial
[°C] → [°F]
[% RH] → [% RH]
[°C] → [°F]
[g/m³] → [gr/ft³]
[g/kg] → [gr/lb]
[kJ / kg] → [Btu/lb]
® KFTF - wModbus (± 2,0 %) oder KFTF -20 - wModbus (± 1,8 %), mit W-Modbus
= 30 m/s (Luft)
max
Messbereiche
3
Rev. Data - V42
3 3
] [gr/ft ],
SI (default) →
–35...+80 °C → –31...+176 °F
0...100 % RH → 0...100 % RH
Imperial
