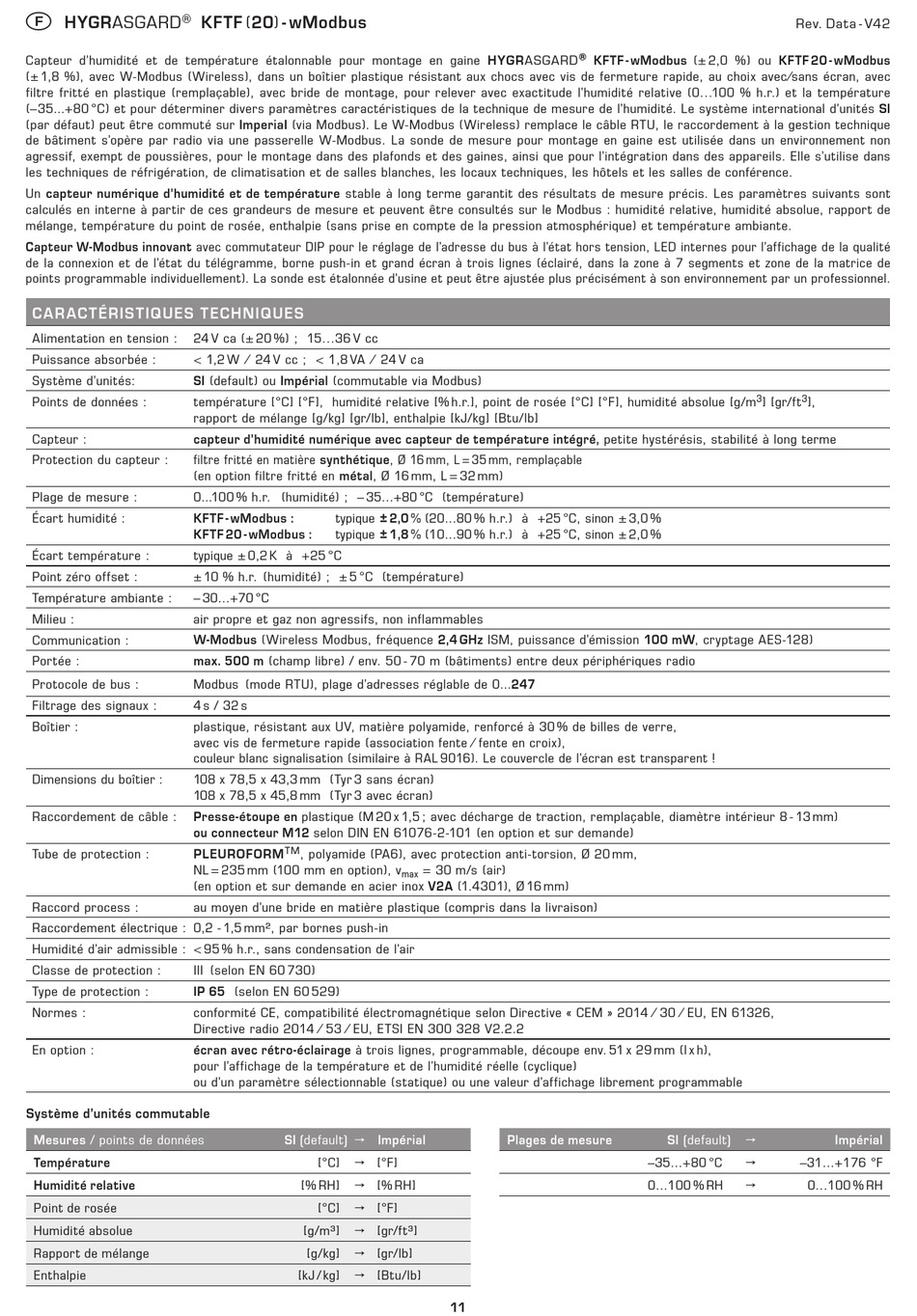

HYGRASGARD
Capteur d'humidité et de température étalonnable pour montage en gaine HYGRASGARD
(± 1,8 %), avec W-Modbus (Wireless), dans un boîtier plastique résistant aux chocs avec vis de fermeture rapide, au choix avec ⁄sans écran, avec
filtre fritté en plastique (remplaçable), avec bride de montage, pour relever avec exactitude l'humidité relative (0...100 % h.r.) et la température
(–35...+80 °C) et pour déterminer divers paramètres caractéristiques de la technique de mesure de l'humidité. Le système international d'unités SI
(par défaut) peut être commuté sur Imperial (via Modbus). Le W-Modbus (Wireless) remplace le câble RTU, le raccordement à la gestion technique
de bâtiment s'opère par radio via une passerelle W-Modbus. La sonde de mesure pour montage en gaine est utilisée dans un environnement non
agressif, exempt de poussières, pour le montage dans des plafonds et des gaines, ainsi que pour l'intégration dans des appareils. Elle s'utilise dans
les techniques de réfrigération, de climatisation et de salles blanches, les locaux techniques, les hôtels et les salles de conférence.
Un capteur numérique d'humidité et de température stable à long terme garantit des résultats de mesure précis. Les paramètres suivants sont
calculés en interne à partir de ces grandeurs de mesure et peuvent être consultés sur le Modbus : humidité relative, humidité absolue, rapport de
mélange, température du point de rosée, enthalpie (sans prise en compte de la pression atmosphérique) et température ambiante.
Capteur W-Modbus innovant avec commutateur DIP pour le réglage de l'adresse du bus à l'état hors tension, LED internes pour l'affichage de la qualité
de la connexion et de l'état du télégramme, borne push-in et grand écran à trois lignes (éclairé, dans la zone à 7 segments et zone de la matrice de
points programmable individuellement). La sonde est étalonnée d'usine et peut être ajustée plus précisément à son environnement par un professionnel.
CARAC TÉRISTIQUES TECHNIQUES
Alimentation en tension : 24 V ca (± 20 %) ; 15...36 V cc
Puissance absorbée : < 1,2 W ⁄ 24 V cc ; < 1,8 VA ⁄ 24 V ca
Système d'unités: SI (default) ou Impérial (commutable via Modbus)
Points de données : température [°C] [°F], humidité relative [% h.r.], point de rosée [°C] [°F], humidité absolue [g/m
rapport de mélange [g/kg] [gr/lb], enthalpie [kJ/kg] [Btu/lb]
Capteur : capteur d'humidité numérique avec capteur de température intégré, petite hystérésis, stabilité à long terme
Protection du capteur : filtre fritté en matière synthétique, Ø 16 mm, L = 35 mm, remplaçable
(en option filtre fritté en métal, Ø 16 mm, L = 32 mm)
Plage de mesure : 0...100 % h.r. (humidité) ; – 35...+80 °C (température)
Écart humidité : KFTF - wModbus :
KFTF 20 - wModbus :
Écart température : typique ± 0,2 K à +25 °C
Point zéro offset : ± 10 % h.r. (humidité) ; ± 5 °C (température)
Température ambiante : – 30...+70 °C
Milieu : air propre et gaz non agressifs, non inflammables
Communication : W-Modbus (Wireless Modbus, fréquence 2,4 GHz ISM, puissance d'émission 100 mW, cryptage AES-128)
Portée : max. 500 m (champ libre) / env. 50 - 70 m (bâtiments) entre deux périphériques radio
Protocole de bus : Modbus (mode RTU), plage d'adresses réglable de 0...247
Filtrage des signaux : 4 s / 32 s
Boîtier : plastique, résistant aux UV, matière polyamide, renforcé à 30 % de billes de verre,
avec vis de fermeture rapide (association fente ⁄ fente en croix),
couleur blanc signalisation (similaire à RAL 9016). Le couvercle de l'écran est transparent !
Dimensions du boîtier : 108 x 78,5 x 43,3 mm (Tyr 3 sans écran)
108 x 78,5 x 45,8 mm (Tyr 3 avec écran)
Raccordement de câble : Presse-étoupe en plastique (M 20 x 1,5 ; avec décharge de traction, remplaçable, diamètre intérieur 8 - 13 mm)
ou connecteur M12 selon DIN EN 61076-2-101 (en option et sur demande)
PLEUROFORM
Tube de protection :
NL = 235 mm (100 mm en option), v
(en option et sur demande en acier inox V2A (1.4301), Ø 16 mm)
Raccord process : au moyen d'une bride en matière plastique (compris dans la livraison)
Raccordement électrique : 0,2 - 1,5 mm², par bornes push-in
Humidité d'air admissible : < 95 % h.r., sans condensation de l'air
Classe de protection : III (selon EN 60 730)
Type de protection : IP 65 (selon EN 60 529)
Normes : conformité CE, compatibilité électromagnétique selon Directive « CEM » 2014 ⁄ 30 ⁄ EU, EN 61326,
Directive radio 2014 ⁄ 53 ⁄ EU, ETSI EN 300 328 V2.2.2
En option : écran avec rétro-éclairage à trois lignes, programmable, découpe env. 51 x 29 mm (l x h),
pour l'affichage de la température et de l'humidité réelle (cyclique)
ou d'un paramètre sélectionnable (statique) ou une valeur d'affichage librement programmable
Système d'unités commutable
Mesures / points de données
Température
Humidité relative
Point de rosée
Humidité absolue
Rapport de mélange
Enthalpie
KFTF (20) - wModbus
typique ± 2,0 % (20...80 % h.r.) à +25 °C, sinon ± 3,0 %
typique ± 1,8 % (10...90 % h.r.) à +25 °C, sinon ± 2,0 %
TM
, polyamide (PA6), avec protection anti-torsion, Ø 20 mm,
SI (default) → Impérial
[°C] → [°F]
[% RH] → [% RH]
[°C] → [°F]
[g/m³] → [gr/ft³]
[g/kg] → [gr/lb]
[kJ / kg] → [Btu/lb]
= 30 m/s (air)
max
Plages de mesure
11
® KFTF - wModbus (± 2,0 %) ou KFTF 20 - wModbus
SI (default) →
–35...+80 °C →
0...100 % RH →
Rev. Data - V42
3 3
] [gr/ft ],
Impérial
–31...+176 °F
0...100 % RH
