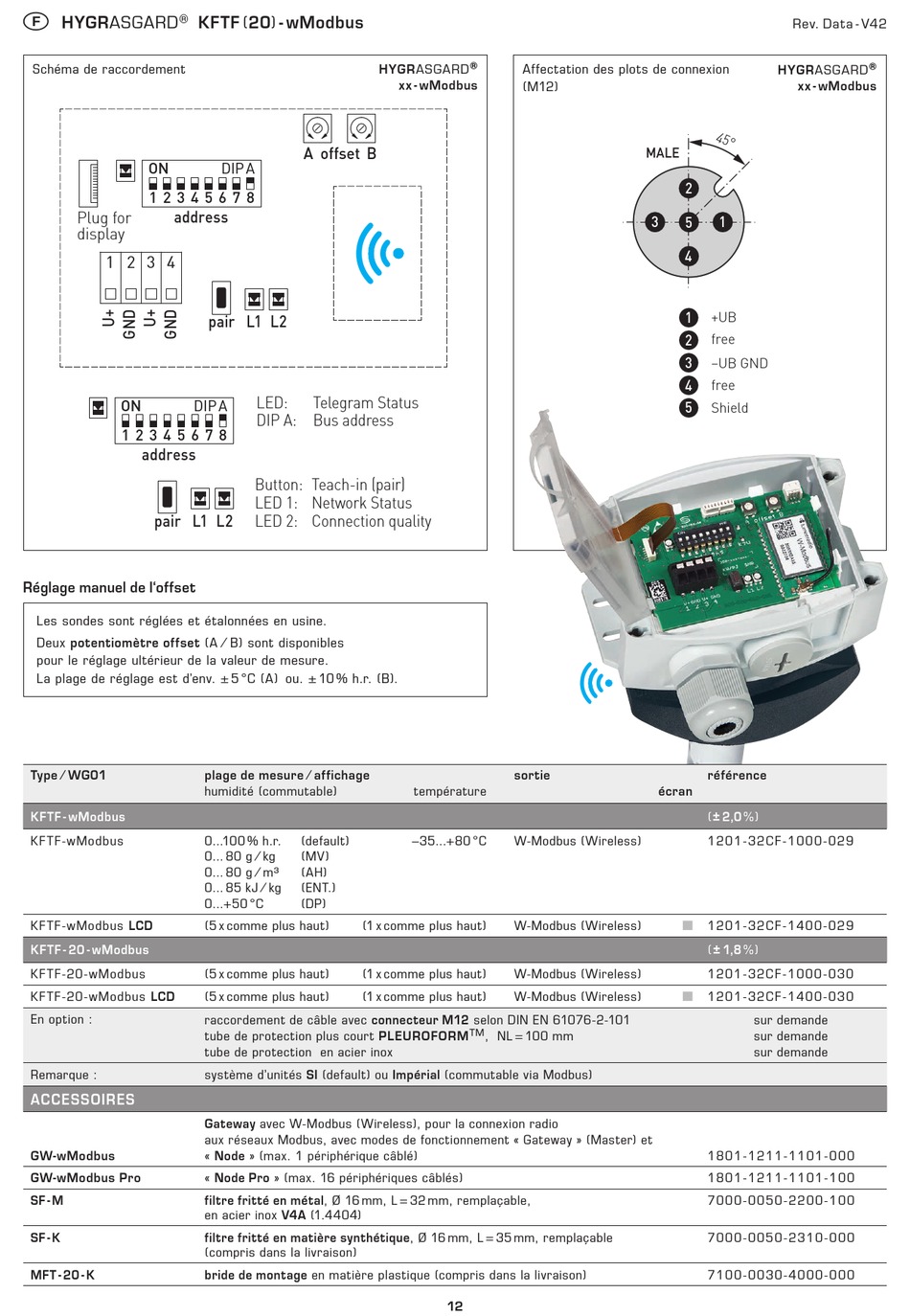

S+S REGELTECHNIK HYGRASGARD KFTF Bedienungs- Und Montageanleitung Seite 12

F
®
HYGRASGARD
Schéma de raccordement
ON
1 2 3 4 5 6 7 8
address
Plug for
display
1 2 3 4
ON
DIP A
1 2 3 4 5 6 7 8
address
pair L1
Réglage manuel de l'offset
Les sondes sont réglées et étalonnées en usine.
Deux potentiomètre offset (A ⁄ B) sont disponibles
pour le réglage ultérieur de la valeur de mesure.
La plage de réglage est d'env. ± 5 °C (A) ou. ± 10 % h.r. (B).
Type ⁄ WG01
KFTF - wModbus
K F TF-wModbus
K F TF-wModbus LCD
KFTF - 20 - wModbus
K F TF-20-wModbus
K F TF-20-wModbus LCD
En option :
Remarque :
ACCESSOIRES
GW-wModbus
GW-wModbus Pro
SF - M
SF - K
MFT - 20 - K
KFTF (20) - wModbus
A offset B
DIP A
pair L1 L2
LED: Telegram Status
DIP A: Bus address
Button: Teach-in (pair)
LED 1: Network Status
L2
LED 2: Connection quality
plage de mesure ⁄ affichage
humidité (commutable)
0...100 % h.r. (default)
0... 80 g ⁄ kg (MV)
0... 80 g ⁄ m³ (AH)
0... 85 kJ ⁄ kg (ENT.)
0...+50 °C (DP)
(5 x comme plus haut) (1 x comme plus haut)
(5 x comme plus haut) (1 x comme plus haut)
(5 x comme plus haut) (1 x comme plus haut)
raccordement de câble avec connecteur M12 selon DIN EN 61076-2-101
tube de protection plus court PLEUROFORM
tube de protection en acier inox
système d'unités SI (default) ou Impérial (commutable via Modbus)
Gateway avec W-Modbus (Wireless), pour la connexion radio
aux réseaux Modbus, avec modes de fonctionnement « Gateway » (Master) et
« Node » (max. 1 périphérique câblé)
« Node Pro » (max. 16 périphériques câblés)
filtre fritté en métal, Ø 16 mm, L = 32 mm, remplaçable,
en acier inox V4A (1.4404)
filtre fritté en matière synthétique, Ø 16 mm, L = 35 mm, remplaçable
(compris dans la livraison)
bride de montage en matière plastique (compris dans la livraison)
HYGRASGARD ® Affectation des plots de connexion
xx - wModbus
(M12)
sortie
température
–35...+80 °C W-Modbus (Wireless)
W-Modbus (Wireless)
W-Modbus (Wireless)
W-Modbus (Wireless)
TM , NL = 100 mm
12
Rev. Data - V42
HYGRASGARD
xx - wModbus
MALE
2
3 5 1
4
1
+UB
2
free
3
–UB GND
4
free
5
Shield
référence
écran
(± 2,0 %)
1201- 32C F-10 00-029
■ 1201- 32C F- 1400-029
(± 1,8 %)
1201- 32CF -1000- 030
■ 1201- 32C F- 1400-030
sur demande
sur demande
sur demande
1801- 1211- 1101- 000
180 1-1211- 1101- 100
7000-0 050-2200- 100
7000- 0050- 2310-0 00
7100- 0030-4000- 000
®
