Elbro BM 111M Bedienungsanleitung
Multifunktions zangen-ampèremeter
Verwandte Anleitungen für Elbro BM 111M
Inhaltszusammenfassung für Elbro BM 111M

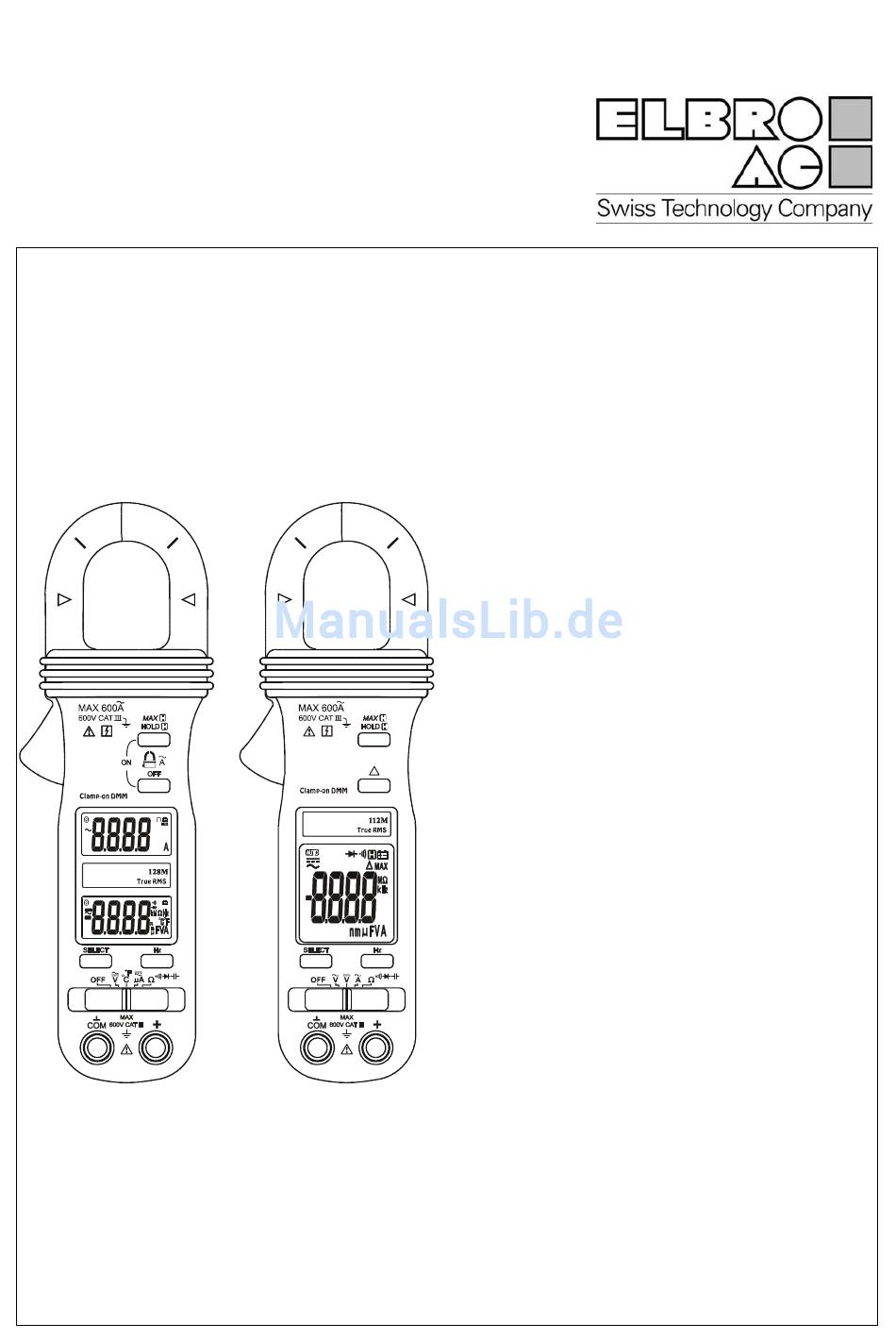

- Seite 1 Bedienungs- anleitung Mode d’emploi BM 111M-128M Multifunktions Zangen- Ampèremeter Pince ampèremètre multifonctions...
-
Seite 2: In Dieser Anleitung Verwendete Terminologie
BM 111M – 128M Sicherheit Diese Anleitung enthält Informationen und Warnungen zur Sicherheit des Bedienenden und zum Schutz des Gerätes, welche unbedingt befolgt werden müssen. Unsachge- mässe Behandlung kann das Messergebnis beeinträchtigen. Die Zangen entsprechen den folgenden internationalen Normen: IEC61010-2-032, EN61010-2-032, UL61010B-2-032, IEC61010-1 2nd Ed., EN61010-1 2nd Ed., UL61010-1 2nd Ed.:... - Seite 3 BM 111M – 128M Bedienelemente: Zange zum Aufnehmen des vom Strom erzeugten magnetischen Feldes Hand- und Finger-Sicherheitskragen Drucktasten für Spezialfunktionen. Dienen bei Geräten mit Doppelanzeigen auch als EIN / AUS - Schalter in der Stromfunktion ACA. Drucktasten für Spezialfunktionen im Zusammenhang mit den Schiebeschalterfunkti- onen.
- Seite 4 BM 111M – 128M Funktionen 3.1. Gleich- und Wechselspannungs- und Frequenzmessung Messleitungen an die Eingangsbuchsen anschliessen und den Schiebeschalter auf die Volt-Position setzen. Durch kurzzeitiges Betätigen der Taste SELECT wird auf Gleich- spannung umgeschaltet. Durch kurzes Betätigen der Taste Hz wird die Frequenzfunktion bei den verschiedenen Modellen wie folgt aktiviert: DCV &...
- Seite 5 BM 111M – 128M nes Signales aktiviert (auto ranging), wird die geeignetste Empfindlichkeit gewählt um un- stabile Frequenzmessungen zu vermeiden. Wenn jedoch die Hz-Messung wegen ungenü- gender Empfindlichkeit null anzeigt, ist die Frequenzmessfunktion vor dem Messen des Signales zu aktivieren. Das Instrument ist dann im niedrigsten Bereich mit der grössten Empfindlichkeit.
- Seite 6 BM 111M – 128M Der Spannungsabfall einer guten Silizium-Diode variiert zwischen 0,4 und 0,9V. Ein höherer Wert weist auf eine defekte Diode hin. Bei 0 V hat die Diode Kurzschluss und bei Überlast (O.L. = Overload) hat sie Unterbruch. Zur Prüfung der Sperrichtung sind die Prüfspitzen zu vertauschen. Eine gute Diode wird durch O.L.
- Seite 7 BM 111M – 128M Achtung Die Druckklemme zum Oeffnen betätigen und die Zange um einen der stromführenden Leiter legen. Um Fehlmessungen zu vermeiden muss die Zange eindeutig geschlossen sein. Werden mehr als ein Leiter in die Oeffnung eingelegt, wird nur der Differenzstrom gemessen (zum Beispiel zur Feststellung von Leckströmen).
- Seite 8 MAX H ist während mindestens einer Sekunde gedrückt zu halten, sowohl beim Aktivieren wie auch beim Austreten aus der Funktion. Die Maximalwertermittlung erfolgt bei den Mo- dellen: BM 111M und BM 112M in den Funktionen DCV, ACV und ACA BM 127M und BM 128M in ACA Funktionen der oberen Anzeige.
- Seite 9 Ersetzen der Batterien Die Geräte verwenden die Standard 3V Batterie CR2032 In den Modellen BM 111M & BM 112M wird 1 Batterie eingesetzt. In den Modellen BM 127M & BM 128M werden 2 Batterien eingesetzt, eine für die Schie- beschalterfunktionen und die andere für die separate ACA Doppelanzeige.
-
Seite 10: Spezifikationen
Bitte wenden Sie sich an: ELBRO AG • Gewerbestrasse 4 • CH-8162 Steinmaur Telefon +41 (0)44 854 73 00 • Telefax +41 (0)44 854 73 01 • e-mail: info@elbro.com www.elbro.com Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Voll- ständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. - Seite 24 BM 111M – 128M • Besuchen Sie unsere Homepage. Dort finden Sie weitere Tester und Messgeräte für jeden Einsatzzweck. • Visitez notre Homepage. Vous y découvrirez d’autres appareils de test ainsi que des instruments de mesure pour tous les domaines d’application.
