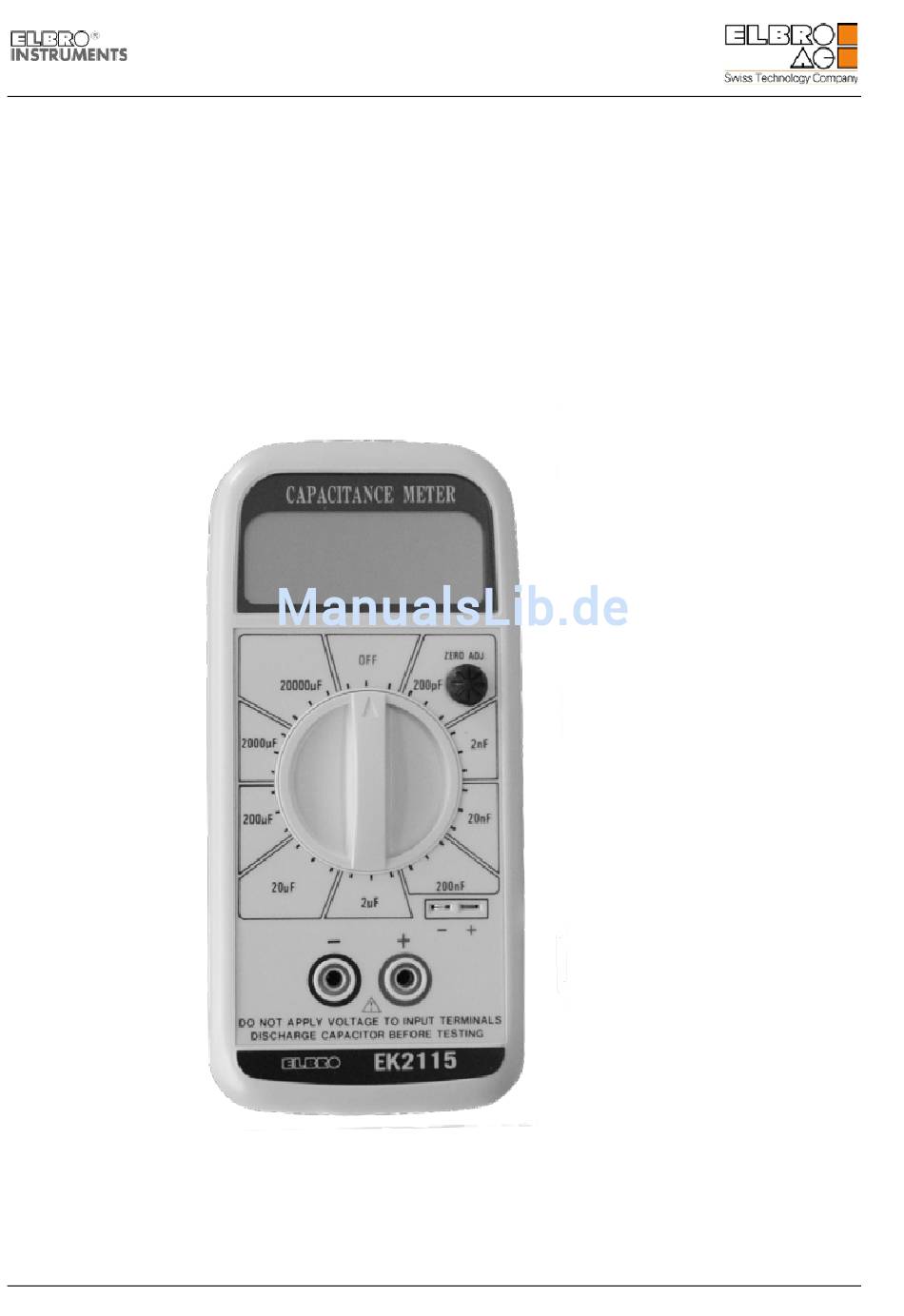

- Seite 1 © ELBRO AG / Giorgio Bovenzi 2018 Bedienungsanleitung Kapazitäts-Messgerät EK2115...
-
Seite 2: Inhaltsverzeichnis
© ELBRO AG / Giorgio Bovenzi 2018 Inhaltsverzeichnis 1. ALLGEMEINES..............3 1-1 Einführung................. 3 1-2 Eigenschaften..............3 2. SPEZIFIKATIONEN.............. 4 2-1 Allgemeine Techn. Daten..........4 2-2 Technische Daten.............. 5 3. Geräte Beschreibung……………......... 6 3-1 Anzeige................7 3-2 Nullpunkt Einstellung (Zero)..........7 3-3 AUS / Messbereichsschalter.......... -
Seite 3: Allgemeines
© ELBRO AG / Giorgio Bovenzi 2018 1 ALLGEMEINES 1-1 Einführung Dieser Digital Kapazitätsmessgerät ermöglicht das direkte Ablesen von Kapazität auf einem 3½ Ziffern LCD-Display. 9 Bereiche geben Präzisionsablesungen von 0,1pF bis 20.000μF, für praktisch alle Kondensatoren, die in Labors, Produktion, Service und Schulen verwendet werden. -
Seite 4: Spezifikationen
© ELBRO AG / Giorgio Bovenzi 2018 2. SPEZIFIKATIONEN 2-1 Technische Daten Anzeige 18 mm (0.7") LCD (Liquid Crystal Display), max. Anzeige 1999. 9 Bereiche mit voller Wertanzeige von Messbereich 200 pF bis 20’000 uF. Überlastanzeige wird durch "1" angezeigt. -
Seite 5: Technische Daten
© ELBRO AG / Giorgio Bovenzi 2018 2-2 Technische Daten Max. im Auflösung Normal Test Frequenz Bereich Anzeige Bereich 199.9 pF 0.1 pF 800 Hz 1.999 nF 800 Hz 19.99 nF 800 Hz 199.9 nF 100 pF 800 Hz µF 1.999... -
Seite 6: Front Panel Description
© ELBRO AG / Giorgio Bovenzi 2018 3. FRONT PANEL DESCRIPTION Fig. 1... -
Seite 7: Anzeige
© ELBRO AG / Giorgio Bovenzi 2018 1 Display LCD- 3 ½ Ziffern, Dezimalpunkte "BAT" sind Anzeige auf dem LCD-Display angezeigt. 2 Nullpunkt- Die Einstellung der Nullwerte ist begrenzt Einstellung innerhalb von ca. 20pF. 3 AUS / Mit dem Drehschalter wird der Messbereich Messbereich- gewählt und das Gerät ausgeschaltet. -
Seite 8: Messvorgang
© ELBRO AG / Giorgio Bovenzi 2018 4) Setzen Sie die Eingangsbuchsen II nie unter Spannung. 5) Die beiden Messkabel sollten nie kurzgeschlossen werden. Dies führt nämlich zu extrem hohen Stromverbrauch der Batterie. In allen Messbereichen wird Überlast angezeigt. 4-2 M essvorgang 1) Stellen Sie den «... -
Seite 9: Anmerkungen
© ELBRO AG / Giorgio Bovenzi 2018 4-3 Anm erk ungen 1) Wenn der Kapazitätswert nicht markiert ist, beginnen Sie mit dem 200-pF-Bereich und erhöhen Sie ihn weiter, bis die Bereichsüberschreitungsanzeige erlischt und ein Messwert erhalten wird. 2) Ein Kurzschlusskondensator zeigt in allen Bereichen eine Bereichsüberschreitung an. -
Seite 10: Unterhalt
© ELBRO AG / Giorgio Bovenzi 2018 6) Die Existenz einer Streukapazität kann dadurch ermittelt werden, wenn bei der Messbereichs-Umschaltung die Werte signifikant wechseln. Der Effekt dieser internen Streukapazität wird in tieferen Messbereichen minimisert. 5. Unterhalt 5-1 Batteriew echsel 6) Wenn on der linken Ecke der LCD-Anzeige «BAT»... -
Seite 11: Umrechnungstabelle
© ELBRO AG / Giorgio Bovenzi 2018 6. Umrechnungstabelle 6-1 Nützliche Konvertierungen Eine nützliche Konvertierung-Tabelle zwischen Mikrofarad [µF] - Nanofarad [nF] - Picofarad [pF] ist nachstehend angegeben. Dies hilft, die Verwirrung zu reduzieren, die auftreten kann, wenn zwischen den verschiedenen Multiplikatoren von Werten gewechselt werden muss. -
Seite 12: Beliebte Kondensatorumwandlungen
Zeichen von Fremdeinwirkung und wird ungeöffnet an uns zurückgesendet. Beschädigungen durch Herunterfallen, Missbrauch oder unsachgemäßen Gebrauch sind von der Garantie ausgeschlossen. Treten nach Ablauf der Garantielaufzeit Funktionsstörungen auf, wird unsere Serviceabteilung Ihr Gerät schnellstmöglich reparieren. ELBRO AG - Gewerbestrasse 4 - 8162 Steinmaur - info@elbro.com - www.elbro.com...
