Gema MagicCompact BA06 Betriebsanleitung Und Ersatzteilliste
Pulverbeschichtungskabine
Verwandte Anleitungen für Gema MagicCompact BA06
Inhaltszusammenfassung für Gema MagicCompact BA06

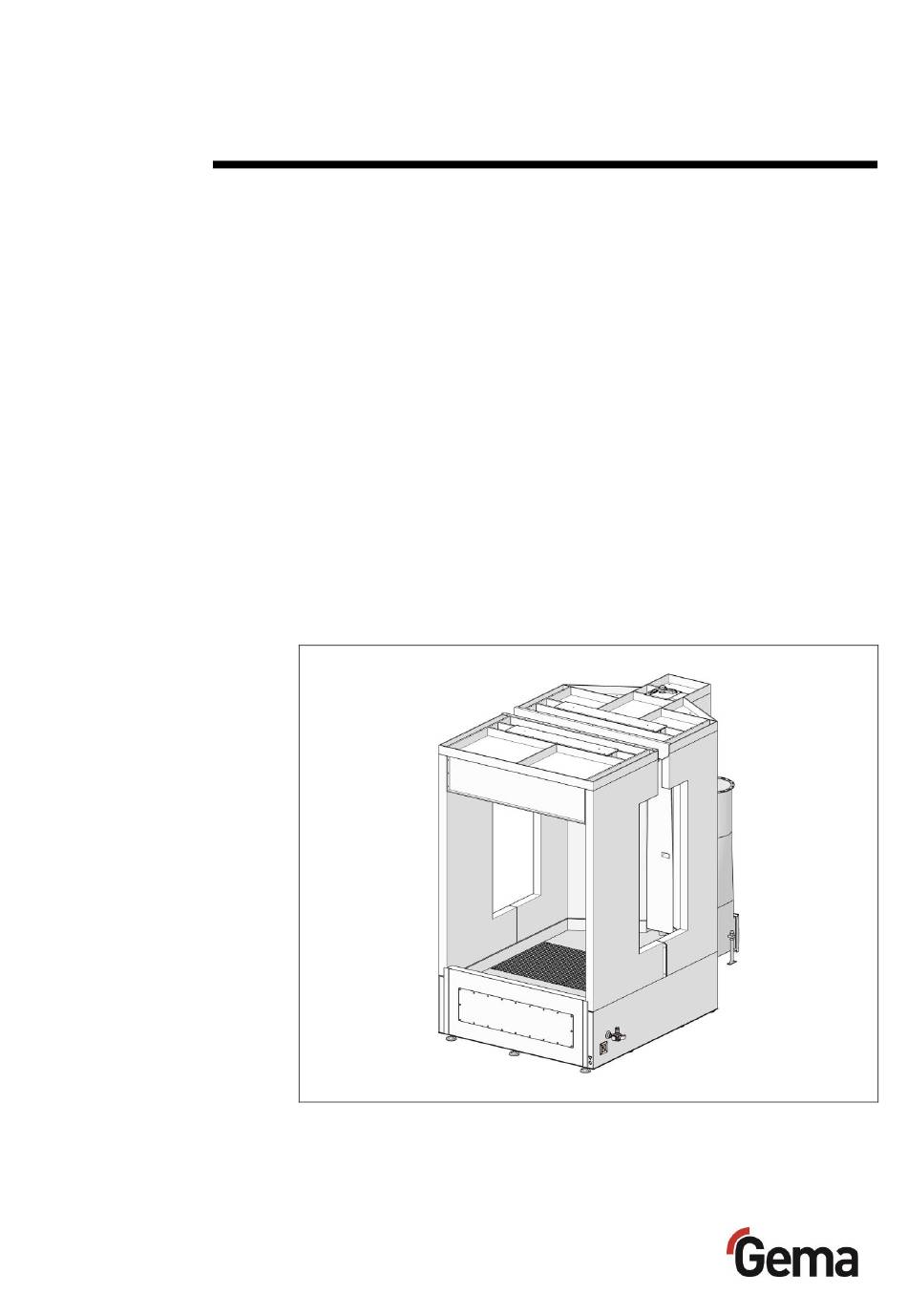

- Seite 1 Rev. 00 1024 613 Betriebsanleitung und Ersatzteilliste Pulverbeschichtungskabine MagicCompact BA06 Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bestem Wissen und Gewissen am Tage der Veröffentlichung richtig und zutreffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündigung bleibt vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Typische Eigenschaften ..................19 Aufbau und Funktion ..................... 20 Gesamtansicht ..................20 Kabine – Oberbau ....................20 Kabine – Unterbau ....................21 Bodenabblasung ..................22 Pulverabsaugung ..................23 Abluftsystem mit Nachfilter ................... 24 Brandschutz ......................24 Inhaltsverzeichnis • 3 MagicCompact BA06... - Seite 4 Gefahrenhinweise ..................43 Stilllegung ....................44 Reinigung ....................44 Verpacken ....................44 Kennzeichnung ..................44 Wartung während der Lagerung ................45 Wartungsplan ..................45 Wartungsarbeiten ..................45 Wiederinbetriebnahme ..................45 Inbetriebnahme nach Lagerung .............. 45 4 • Inhaltsverzeichnis MagicCompact BA06...
- Seite 5 Anforderungen an das ausführende Personal ......... 47 Entsorgungsvorschriften ................47 Materialien ....................47 Ersatzteilliste Bestellen von Ersatzteilen ..................49 MagicCompact BA06 – Ersatzteilliste ..............50 Bodenabblasung – Pneumatik ................51 Druckregler ......................52 Sensor/Aktor-Box ....................53 Leuchten ....................... 54 Index Inhaltsverzeichnis •...
-
Seite 7: Über Diese Anleitung
Über diese Anleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit MagicCompact BA06 benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung in Ihrem Pulverbeschichtungssystem geben. Die Informationen über die Funktionsweise der einzelnen Systemkomponenten finden Sie in den jeweiligen beiliegenden Dokumentationen. -
Seite 8: Aufbau Der Sicherheitshinweise
Mögliche Folgen der Gefahr ► Vermeiden der Gefahr Darstellung des Inhalts Positionsangaben im Text Positionsangaben in Abbildungen werden als Verweis in beschreibendem Text verwendet. Beispiel: "Die Hochspannung (H), in der Pistolenkaskade erzeugt, wird zur Elektrode geleitet." 8 • Über diese Anleitung MagicCompact BA06... -
Seite 9: Sicherheit
Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Wenn dieses Produkt abweichend von unseren Vorgaben für andere Betriebsverhältnisse und/oder andere Stoffe eingesetzt werden soll, so ist das Einverständnis der Firma Gema Switzerland GmbH einzuholen. – Die Inbetriebnahme (d.h. die Aufnahme des bestimmungsgemässen... -
Seite 10: Produktspezifische Sicherheitshinweise
Vorschriften ausgeführt werden. – Es muss darauf geachtet werden, dass sämtliche Komponenten der Anlage gemäss den örtlichen Vorschriften geerdet sind. Für weitere Informationen wird auf die ausführlichen Gema- Sicherheitshinweise verwiesen. WARNUNG Arbeiten ohne Anleitung Arbeiten ohne oder mit einzelnen Seiten aus dieser Anleitung, kann durch Nichtbeachten von sicherheitsrelevanten Informationen zu Sach- und Personenschaden führen. -
Seite 11: Kontrollgang
16. September 2009 über Mindestvorschriften für Sicherheit und Gesundheitsschutz bei Benutzung von Arbeitsmitteln durch Arbeitnehmer bei der Arbeit) sind einzuhalten. Auswahl des Bedienpersonals Arbeiten mit diesem Gema-Produkt dürfen nur durch geschultes oder gut unterwiesenes Personal durchgeführt werden. Ausbildung des Personals Personen... -
Seite 12: Notfallmassnahmen
– Erste Hilfe leisten. Rauchentwicklung, – Anlage ausschalten. ungewöhnliche – Spannungslos machen. Geräusche, – Technischen Kundendienst von Gema ungewöhnliche Switzerland GmbH benachrichtigen. Wärmeentwicklung Brand im Elektroteil – Spannungslos machen. – Brand mit einem geeigneten Feuerlöscher löschen. Werks- oder Ortsfeuerwehr alarmieren. -
Seite 13: Restrisiken
► Die Kabine nur an den dafür vorgesehenen Stellen und nur zur Reinigung und zu Wartungsarbeiten betreten. ► Vor dem Betreten das Pulver vom Kabinenboden abblasen. WARNUNG Einsturz-/Durchsturzgefahr! Das Betreten des Kabinendaches kann zu schweren Absturzunfällen mit erheblichen Verletzungen oder Todesfolgen führen. ► Kabinendach nie betreten! Sicherheit • 13 MagicCompact BA06... - Seite 14 Rev. 00 11/23 14 • Sicherheit MagicCompact BA06...
-
Seite 15: Transport
Verbindungen gelöst werden. Anforderungen an das ausführende Personal Es darf ausschliesslich Fachpersonal eingesetzt werden, welches an den eingesetzten Geräten (z.B. Kran) geschult ist. Bei Unsicherheiten Gema Switzerland GmbH kontaktieren. Verpackung Nicht erforderlich für internen Transport. Für externen Transport: siehe Kapitel "Ausserbetriebnahme / Lagerung"... -
Seite 16: Transport
Hohe Temperaturen führen dazu, dass der Kunststoff je nach Dauer der thermischen Überlastung erweichen kann. Die Folge ist ein Materialversagen und ungewollte Verformung. ► Hitzestau und Lagerung an der Sonne vermeiden. ► Über +60 °C darf die Kunststoffkabine nicht transportiert werden. 16 • Transport MagicCompact BA06... -
Seite 17: Produktbeschreibung
Zusatzausrüstungen wie zum Beispiel Lichtgitter oder Laserscanner sind ausgelegt um den Automatisierungsgrad zu erhöhen und den Pulververbrauch zu senken. Abb. 1 Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Produktbeschreibung • 17 MagicCompact BA06... -
Seite 18: Vernünftigerweise Vorhersehbare Fehlanwendung
– zu niedriger Eingangsdruck – Beschichten von nicht geerdeten Objekten – Verwendung in Zusammenhang mit nicht autorisierten Beschichtungsgeräten oder -komponenten Technische Daten Elektrische Daten MagicCompact BA06 Anschlusswert* 3 x 400 V Frequenz* 50/60 Hz Schutzart IP54 Zulassungen II 3 D... -
Seite 19: Umgebungsbedingungen
Temperatur Temperaturbereich +10 °C … +40 °C (+50 °F … +104 °F) Temperaturklassen T6 (85 ° C max. Temperatur) Abmessungen MagicCompact BA06 1,8 m Kabinenlänge (im Innenraum) Kabinenbreite min. 1,8 - max. 3,8 m Höhe Kabinenunterbau min. 0,6 m - max. 1 m Gewicht –... -
Seite 20: Aufbau Und Funktion
Das Kabineninnere wird durch Beleuchtungselemente, die in den Kabinenwänden angebracht sind, ausgeleuchtet. Die Grundversion dieser Kabine verfügt nicht über Handbeschichtungsöffnungen. Die Kabine kann ein- oder beidseitig mit Handbeschichtungsgeräten ausgerüstet werden, wahlweise als Vor- oder Nachbeschichtungsstation. 20 • Produktbeschreibung MagicCompact BA06... -
Seite 21: Kabine - Unterbau
Rev. 00 11/23 Kabine – Unterbau Der Kabinenunterbau besteht aus verstärktem Kunststoffmaterial. Der Kabinenboden beinhaltet die Bodenabblasung und die Pulverabsaugung (Absaugkanal). Abb. 3: Unterbau Bodenabblasung Absaugkanal Produktbeschreibung • 21 MagicCompact BA06... -
Seite 22: Bodenabblasung
Die Ventile zur Steuerung der Bodenabblasungs-Segmente befinden sich im Kabinenunterbau. Der benötigte Eingangsdruck für die Ventile der Bodenabblasung muss 4 bar betragen. – Der Druckregler für die Bodenabblasung darf auf max. 2 bar eingestellt werden. 22 • Produktbeschreibung MagicCompact BA06... -
Seite 23: Pulverabsaugung
Der Absaugkanal wird am Kabinenende zu einem Querkanal, welcher über einen Servicedeckel einsehbar ist. Die Rohre sind selbstreinigend und können mit Druckluft ausgeblasen werden. Das gesammelte Pulver wird zum Zyklonabscheider weitergefördert. Pulverablagerungen an den Kabinenwänden müssen von Zeit zu Zeit manuell gereinigt werden. Produktbeschreibung • 23 MagicCompact BA06... -
Seite 24: Abluftsystem Mit Nachfilter
Da während der automatischen Pistolenreinigung die Objekteinlauf- oder die Objektauslauftüre geschlossen ist, entsteht dadurch an den verbleibenden Öffnungen an der Kabine eine erhöhte Lufteintrittsgeschwindigkeit. Dadurch ist eine staubfreie Umgebung um die Kabine während des Farbwechsels gewährleistet. 24 • Produktbeschreibung MagicCompact BA06... -
Seite 25: Automatische Kabinenbodenreinigung
Diese Pistolen wurden speziell für eine automatische, einfache Reinigung entwickelt. Abb. 7: Roboterpistolen – Symbolbild Die Anschlüsse für die Automatikpistolen befinden sich ausserhalb der Beschichtungskabine und sind in der Pistole integriert (weitere Informationen über Automatikpistolen, siehe in der entsprechenden Betriebsanleitung). Produktbeschreibung • 25 MagicCompact BA06... -
Seite 26: Funktionsbeschreibung
Differenzdruck und damit die Saugleistung des Abluftsystems gemessen. Durch das Sinken der Saugleistung wird eine Verstopfung der Filterelemente angezeigt (der Differenzdruck steigt). Bei Erreichen eines fest vorgegebenen Grenzwertes blinkt am Steuerschrank eine Warnlampe auf und gleichzeitig ertönt ein Alarm. 26 • Produktbeschreibung MagicCompact BA06... -
Seite 27: Pulverfluss
Feinanteil) geht in den Nachfilter (5). Der Nachfilter scheidet das Pulver in einen Abfallbehälter (6) ab, der direkt unter den Filterelementen angeordnet ist und der sehr einfach zu entleeren ist. Die gereinigte Luft verlässt dann den Filter und wird direkt in den Arbeitsraum zurückgeführt. Produktbeschreibung • 27 MagicCompact BA06... - Seite 28 Rev. 00 11/23 28 • Produktbeschreibung MagicCompact BA06...
-
Seite 29: Montage / Anschluss
Die bauseitigen Installationen sind gemäss den örtlichen Sicherheitsvorschriften auszuführen. Kabelverbindungen / Anschlüsse Die Verbindungskabel zwischen Steuerung und Pistolen müssen so verlegt werden, dass sie während des Betriebs nicht beschädigt werden können. Die sicherheitstechnischen Hinweise sind zu beachten! Montage / Anschluss • 29 MagicCompact BA06... -
Seite 30: Erdung Der Kabine
► Alle Metallteile entsprechend den allgemeinen, örtlichen Vorschriften erden. ► Erdung regelmässig überprüfen. Für den Potentialausgleich sind am Ober- und Unterbau der Kabine, am Zyklonabscheider, an der Rohrleitung und am Filterkasten entsprechende Anschlussstellen vorgesehen. 30 • Montage / Anschluss MagicCompact BA06... -
Seite 31: Inbetriebnahme
Zweihand-Schaltung (Sicherheitsbedienung) der Austragseinheit? − Ist der Transportschlauch austrittsseitig richtig angeschlossen? Sind die Einstellungen für die Förderanschluss-Einheit korrekt? − Die Anlage erst nach eingehender Prüfung dieser Punkte und der Behebung allfälliger Mängel in Betrieb nehmen! Inbetriebnahme • 31 MagicCompact BA06... - Seite 32 Rev. 00 11/23 32 • Inbetriebnahme MagicCompact BA06...
-
Seite 33: Bedienung / Betrieb
Hauptschalter einschalten (der Hauptschalter befindet sich am Schaltschrank) Schlüsselschalter betätigen, die Steuerung ist freigegeben, die Bedienungseinheit wird aktiviert und der Schlüsselschalter geht in Ausgangsstellung zurück System starten, die Bedienungseinheit zeigt das Hauptmenu OptiCenter aktivieren (siehe dazu die entsprechende Bedienungsanleitung) Bedienung / Betrieb • 33 MagicCompact BA06... -
Seite 34: Kabine Ausschalten
Einsatz von 2 Personen, so dass einige von diesen Schritten gleichzeitig ausgeführt werden können. Kabine auf die Reinigung vorbereiten – Kabine muss leer von Gehängen sein – Kabinentüren schliessen – Kabinensteuerung auf Reinigungsbetrieb stellen – Pistolen in Reinigungsposition bringen 34 • Bedienung / Betrieb MagicCompact BA06... - Seite 35 Anlage bei den täglichen, immer wiederkehrenden Arbeiten erleichtern. Sie ersetzt keineswegs die beiliegende Betriebsanleitung der Anlage und setzt voraus, dass Sie die entsprechenden Kapitel in der Betriebsanleitung sowie die Sicherheitshinweise gelesen und verstanden haben. Bedienung / Betrieb • 35 MagicCompact BA06...
- Seite 36 Rev. 00 11/23 36 • Bedienung / Betrieb MagicCompact BA06...
-
Seite 37: Wartung / Instandsetzung
Wartung und Instandhaltung der Umschalteinheit Die folgende Tätigkeiten sollten regelmässig an der Umschalteinheit durchgeführt werden: – Ablagerungen und Anbackungen von Pulverstaub entfernen – Dichtungen prüfen und ggf. ersetzen Für weitere Informationen siehe entsprechende Betriebsanleitung! Wartung / Instandsetzung • 37 MagicCompact BA06... - Seite 38 Rev. 00 11/23 38 • Wartung / Instandsetzung MagicCompact BA06...
-
Seite 39: Störungsbehebung
Wartung, Reinigung und Schmierung korrekt ausführen. – Nur Originalersatzteile verwenden. Pneumatiksystem unter Druck Das unter Druck stehende Pneumatiksystem kann gefährliche Situationen auslösen. Vor Arbeiten am Pneumatiksystem die Druckluftzufuhr unterbrechen. Pneumatiksystem in drucklosen Zustand versetzen. Druckluftzufuhr gegen Einschalten sichern. Störungsbehebung • 39 MagicCompact BA06... -
Seite 40: Allgemein
Motorenschutzschalter hat (siehe Stromlaufplan) wieder Schutzschalter ausgelöst einschalten, siehe auch Kapitel "Fehlersuche" in der Nachfilter- Betriebsanleitung. – Bei wiederholtem Alarm, Rücksprache mit der Gema Vertretung nehmen Druckanstieg wird Druckanstieg an den – Pistolensteuergeräte abschalten angezeigt Filterpatronen und warten, bis Differenzdruck wieder normal ist. - Seite 41 Verschleiss Löcher entstanden sind Vorspannkraft der Verschlüsse Prüfen und richtig einstellen ungenügend Sieb verstopft – Pulver auf Feuchtigkeit prüfen – Prüfen, ob zu viel Pulver durch den Zyklon geführt wurde, z.B. beim Reinigen der Kabine Störungsbehebung • 41 MagicCompact BA06...
- Seite 42 Rev. 00 11/23 Störung Ursache Behebung Automatische Druckreduzierventil defekt oder Druckluftzufuhr prüfen Bodenabblasung nicht falsch eingestellt Magnetventil defekt (Spule, Ersetzen oder prüfen Kabel) oder fehlendes Signal 42 • Störungsbehebung MagicCompact BA06...
-
Seite 43: Ausserbetriebnahme / Lagerung
Verbindungen gelöst werden. Anforderungen an das ausführende Personal Es darf ausschliesslich Fachpersonal eingesetzt werden, welches an den eingesetzten Geräten (z.B. Kran) geschult ist. Bei Unsicherheiten Gema Switzerland GmbH kontaktieren. Lagerbedingungen Lagerdauer Die Lagerdauer ist unter Einhaltung der physikalischen Bedingung unbegrenzt. -
Seite 44: Stilllegung
Verpackungen ausreichend stabil ausgeführt werden, dass die Kabinenbestandteile keine zusätzlichen Kräfte aufnehmen müssen. Kennzeichnung Am Produkt und an der Verpackung die Aufschrift "Vor Nässe und Feuchtigkeit schützen" anbringen. 44 • Ausserbetriebnahme / Lagerung MagicCompact BA06... -
Seite 45: Wartung Während Der Lagerung
Beanspruchung sinkt enorm, was im schlimmsten Fall zu einem Materialversagen oder Bruch führen kann. ► Spannungen im Kunststoffmaterial vermeiden. ► Sämtliche Kunststoff-Komponenten wie Panels etc. bei einer Raumtemperatur von mindestens 15 °C über mindestens 24 Stunden "anklimatisieren" lassen. Ausserbetriebnahme / Lagerung • 45 MagicCompact BA06... - Seite 46 Rev. 00 11/23 46 • Ausserbetriebnahme / Lagerung MagicCompact BA06...
-
Seite 47: Entsorgung
Einleitung Anforderungen an das ausführende Personal Die Entsorgung des Produkts wird durch den Besitzer beziehungsweise den Betreiber durchgeführt. Bei der Entsorgung von Baugruppen, welche nicht von Gema produziert wurden, sind die entsprechenden Anweisungen in den Fremddokumentationen zu beachten. Entsorgungsvorschriften Das Produkt ist am Ende seiner Lebensdauer zu demontieren und fachgerecht zu entsorgen. - Seite 48 Rev. 00 11/23 48 • Entsorgung MagicCompact BA06...
-
Seite 49: Ersatzteilliste
Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser WARNUNG Verwendung von nicht original Gema-Ersatzteilen Durch die Verwendung von Fremdteilen wird der Ex-Schutz nicht gewährleistet. Bei eventuellen Schäden entfällt auch jeglicher Garantieanspruch! ► Immer nur original Gema-Ersatzteile verwenden! Ersatzteilliste • 49 MagicCompact BA06... -
Seite 50: Magiccompact Ba06 - Ersatzteilliste
Rev. 00 11/23 MagicCompact BA06 – Ersatzteilliste Sensor/Aktor-Box (siehe separate Ersatzteilliste) Bodenabblasung – Pneumatik (siehe separate Ersatzteilliste) Druckregler (siehe separate Ersatzteilliste) Spannsatz – Ø 50/80x25 mm 264 075 Leuchte – LED-K120 (siehe separate Ersatzteilliste) Abb. 9: Ersatzteile 50 • Ersatzteilliste... -
Seite 51: Bodenabblasung - Pneumatik
Einschraubnippel – 1/2"-Ø 12 mm 1002 225 Doppelnippel – 1/2"-1/2", teilbar 243 582 Winkelstück – 1/2"-1/2" 223 166 Schlauch – Ø 12/10 mm (nicht abgebildet) 100 382* * Bitte Länge angeben Abb. 10: Bodenabblasung – Pneumatik Ersatzteilliste • 51 MagicCompact BA06... -
Seite 52: Druckregler
Druckregler – 0-8 bar, 1" (Pistolenabblasung) 1008 185 Manometer – 0-10 bar, 1/8" 243 620 Übergangsnippel – 1/8"-1/4" 265 454 Doppelnippel – 1"-1", teilbar 1005 563 Druckregler – 0-4 bar, 1" (Bodenabblasung) 1008 184 Abb. 11: Druckregler 52 • Ersatzteilliste MagicCompact BA06... -
Seite 53: Sensor/Aktor-Box
Rev. 00 11/23 Sensor/Aktor-Box Sensor-/Aktor-Box – M12 8P 1008 242 Y-Verteiler – 3-polig, M12 1008 246 Verschlusschraube – M12 1006 905 Sensor-/Aktor-Kabel – 30 m 1008 243 Abb. 12: Sensor/Aktor-Box Ersatzteilliste • 53 MagicCompact BA06... -
Seite 54: Leuchten
Typ 600, 230 V, 22 W, Länge 582 mm 1014 537 Klebedichtung – 19x4 mm 1014 137* Schraube – M6x20 mm 244 414 Membrantülle 1003 577 Kabel – 3x1 mm² 1013 099* * Bitte Länge angeben Abb. 13: 54 • Ersatzteilliste MagicCompact BA06... -
Seite 55: Index
Potentialausgleich ........30 Über diese Anleitung ......... 7 Ersatzteilliste ............ 49 Vernünftigerweise vorhersehbare Grundlegende Sicherheitshinweise ....9 Fehlanwendung ........... 18 Inbetriebnahme ..........31 Wartung ............37 Instandsetzung ..........37 Lagerbedingungen ........... 43 Lagerung ............43 Index • 55 MagicCompact BA06... - Seite 56 Rev. 00...
