VBA-4E4A-G20-ZEJ/M48L-P12
Installation

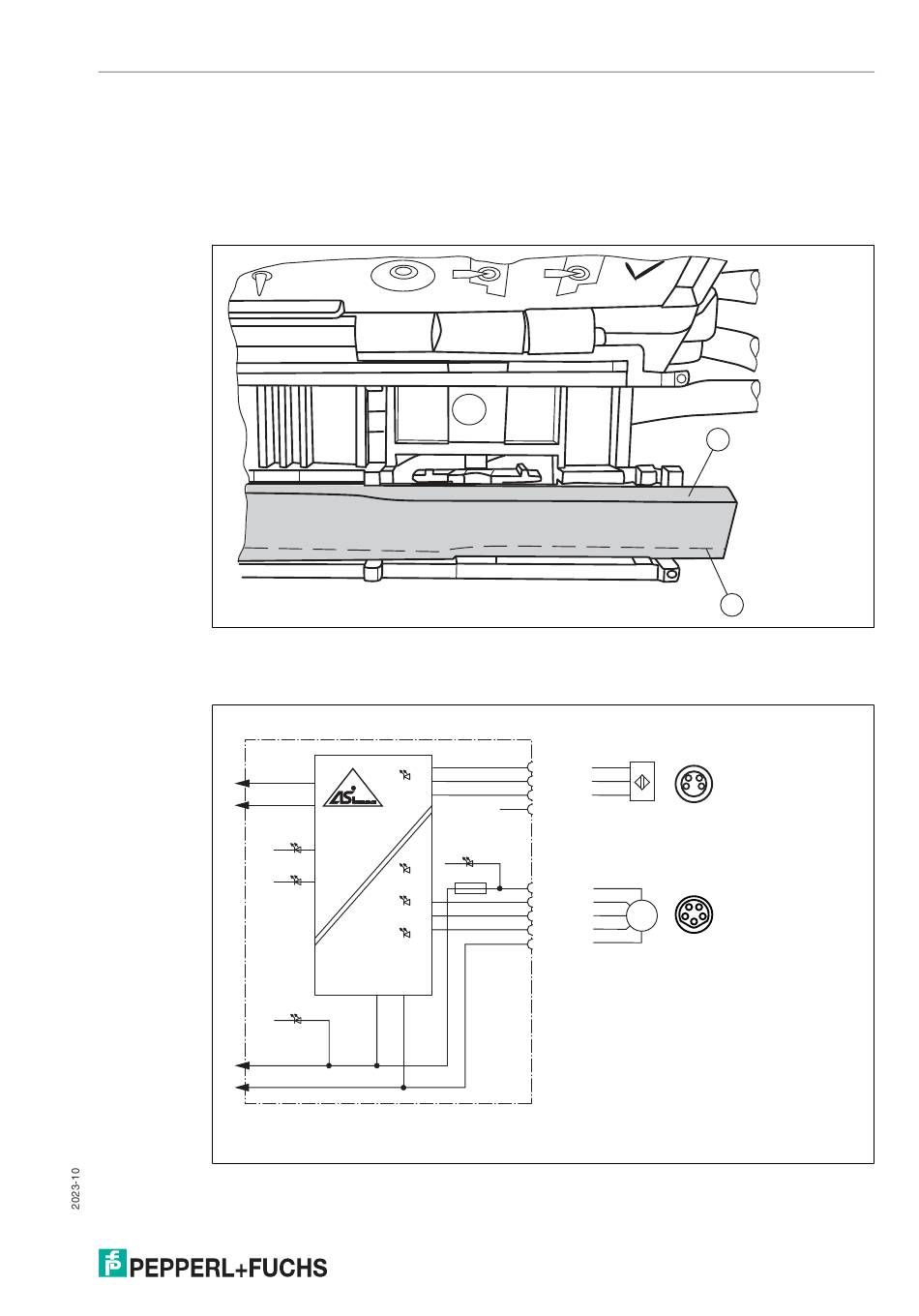

Flachkabel falsch eingesteckt
Die Abbildung unten zeigt ein falsch eingestecktes Flachkabel. Die Profilkante (2) zeigt nicht
auf das Motorsteuermodul, daher ist das Flachkabel mit umgekehrter Polarität eingeführt. Das
Flachkabel befindet sich mit einer Krümmung auf dem Verpolungsschutz (1), was bedeutet,
dass die Kabelführung nicht vollständig geschlossen werden kann (mechanischer Verpolungs-
schutz).
Abbildung 4.3
4.4
Anschließen von Motoren und Sensoren
AS-Interface +
AS-Interface -
AUX+
AUX-
Abbildung 4.4
Flachkabel falsch eingesteckt (Profilkante als gepunktete Linie dargestellt)
IN
PWR
DIR
FAULT
ERR
MOT
AUX
Anschlussverdrahtungsplan für Motoren und Sensoren
IN1 & IN2
1
IN+
4
IN
3
IN-
2
(n.c.)
MOT1 & MOT2
FUSE
1
MOT+
2
DIR
4
ERROR
5
SPEED
3
MOT-
1
2
4
2
3
1
4
2
M
3
1
5
17
