Aufstellen
C
C
1

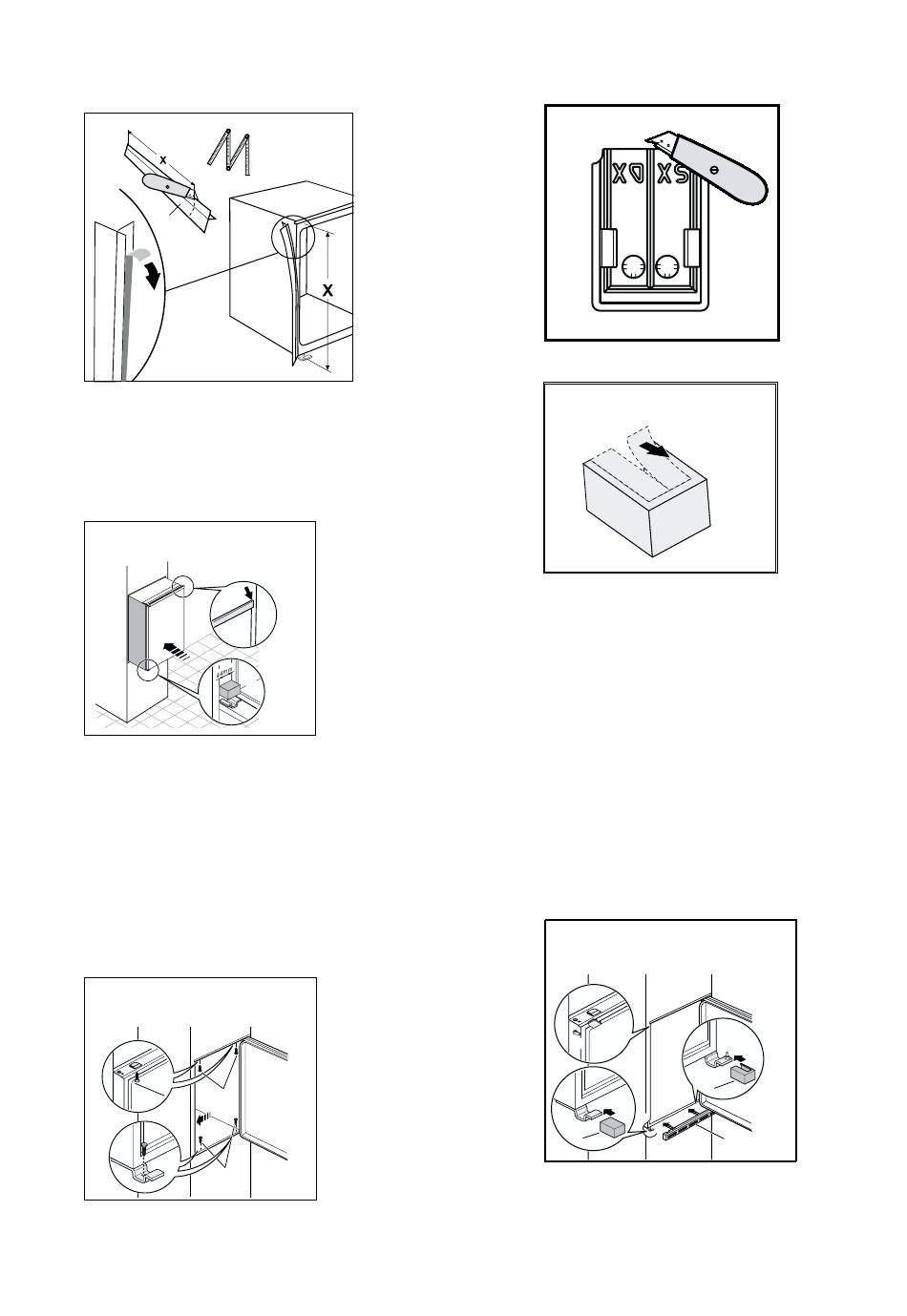

Abb. 5: Fugenabdeckprofil (C) auf Länge schneiden
und unten um den Scharnierträger ausschneiden.
Schutzfolie
abziehen
Fugenabdeckprofil (C) am Gerät, wie in Abbildung
gezeigt, ankleben (2).
Abb.6: Gerät in die Nische einschieben, bis die
Anschlagleiste (1) oben am Möbel anliegt. Dabei
sicherstellen, dass unten ein Abstand von 44 mm zwi-
schen dem Rand des Möbels und dem Rand des
Gerätes eingehalten wird. (2)
Die Abdeckung des unteren Scharnieres ist hierbei für
die korrekte Ausrichtung des Gerätes hilfreich.
Beim Einschieben in die Nische sicherstellen, dass das
Gerät nicht auf dem Kabel steht. Evt. das Gerät durch
Unterlagen in die richtige Position bringen.
Abb. 7: Tür(en) öffnen und Gerät gegenüber der
Scharnierseite an die Möbelseitenwand anrücken.
Gerät mit den 4 beiliegenden Schrauben (I) befestigen.
10
2
C
Abb. 5
(1)
und
vorbereitetes
1
E
2
Abb. 6
I
I
Abb. 7
1
Abb.8: Die Abdeckung E für die Scharnierseite muss
wie folgt vorbereitet werden:
Abhängig von der Lage des Scharniers (Türanschlag
rechts oder links) muss ein Teil der Abdeckung heraus-
gebrochen werden, um den Scharnierstift aufnehmen
zu können.
Das mit DX gezeichnete Teil beseitigen, wenn der Stift
auf dem rechten Scharniere eingesetzt ist, SX im ande-
ren Fall.
Hierzu mit einem Messer entlang der vorgestanzten
Mittellinie sowie an der entsprechenden Seitenlinie
nachschneiden (1) und das Teil nach oben hin abbre-
chen (2).
C
D
E
Abb. 9: In die Befestigungs- und Scharnierlöcher bei-
liegende
Abdeckkappen
Belüftungsgitter (B) und Scharnierabdeckungen (E)
aufstecken.
Abb.8
2
E
B
Abb. 9
(C-D)
eindrücken.
