ZANKER ZKK 8409 Gebrauchsanweisung

ZANKER ZKK 8409 Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für ZKK 8409:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Kühlschrank
ZKK 8409
Refrigerator
Gebrauchsanweisung
Instruction Manual
2222784-20

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ZANKER ZKK 8409

Inhaltszusammenfassung für ZANKER ZKK 8409

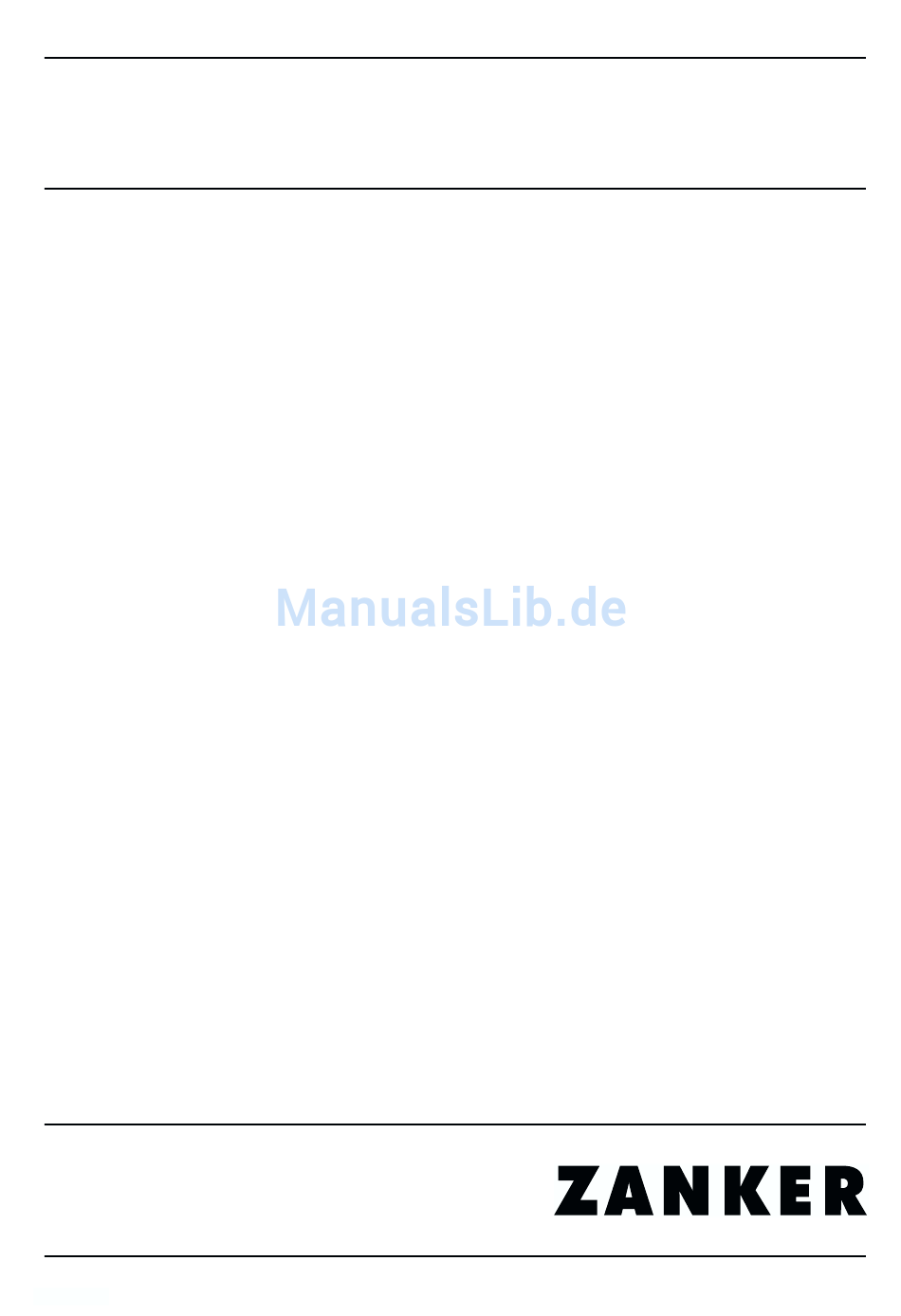

  • Seite 1 Kühlschrank ZKK 8409 Refrigerator Gebrauchsanweisung Instruction Manual 2222784-20...

  • Seite 2: Inhaltsverzeichnis

    Sicherheitshinweise Bevor Sie Ihr neues Kältegerät in Betrieb • Speiseeis und Eiswürfel nicht unmittelbar aus dem nehmen, lesen bitte diese Gefrierfach in den Mund nehmen. Sehr kaltes Eis Gebrauchsanweisung aufmerksam durch. kann an Lippen oder Zunge festfrieren und Diese sind Sicherheitshinweise. Wir ersuchen Sie Verletzungen verursachen.

  • Seite 3: Entsorgung

    Hinweise zur Benutzung der Gebrauchsanweisung Die folgenden Symbole erleichtern das Lesen der Gebrauchanweisung: Sicherheitshinweise bezüglich der Benutzung des Gerätes Ratschläge für den korrekten Gebrauch und die optimale Ausnutzung des Gerätes. Informationen zum Umweltschutz Entsorgung Verpackungsmaterialien • die mit dem Symbol gekennzeichneten Materialien sind recyclingfähig.

  • Seite 4: Temperaturregelung / Kühlabteilausstattung / Tips

    Temperaturregelung Türabsteller • Die mittlere Abstellregale der Innentür • Der Drehknopf für die Temperaturwahl ist im höhenverstellbar. Kühlraum rechts. • das Abstellregal stufenweise in Pfeilrichtung • Die richtige Einstellung erhält man, unter drücken bis es frei wird; dann in der gewünschten Berücksichtigung folgender, die Innentemperatur Höhe wieder anbringen.

  • Seite 5: Gefrierabteil - Temperaturregelung / Gefrierabteilausstattung / Tips

    Gefrierabteilausstattung Richtiges Kühlen • keine warmen Speisen oder dampfenden Eiswürfelbereitung Flüssigkeiten in den Kühlschrank einstellen. Das Gerät hat eine oder mehrere Eiswürfelschalen, • Geruchverbreitende Lebensmittel müssen welche mit Wasser aufgefüllt in das Gefrierfach abgedeckt oder eingewickelt werden. gestellt werden. • Die Lebensmittel müssen so eingelagert werden, dass die Kälte um sie frei zirkulieren kann.

  • Seite 6: Wartung Abtauen / Reinigung

    Wartung • Tür offen lassen. Ein Gefäß auf den ersten Rost Vor jeder Reinigungsarbeit immer den direkt unter das Ablaufloch stellen. Den Stöpsel wie Netzstecker aus der Steckdose ziehen. in der Abbildung gezeigt entfernen. Dieses Gerät erhält im Kaltekreislauf Kohlenwasserstoff. Aus diesem Grund darf Wartung Nachfüllen ausschließlich...

  • Seite 7: Innenbeleuchtung

    Innenbeleuchtung • Vor dem Lampenwechsel Gerät abschalten und den Netzstecker ziehen. 1. Lösen Sie die Befestigungsschraube der Lampenabdeckung. 2. Heben Sie den beweglichen Teil ab, indem Sie wie in der Abbildung gezeigt darauf drücken. 3. Defekte Lampe durch eine neue Lampe gleicher Leistung auswechseln.

  • Seite 8: Technische Angabe

    Technische Angabe Die technischen Angaben sind auf dem Typschild genannt, das auf der linken inneren Seite der Anlage liegt. Im Falle einer Stromunterbrechung während der Lagerung von Tiefkühlkost bzw. von eingefrorenen Lebensmitteln soll die Tür des Gefrierfaches nicht geöffnet werden. Die Tiefkühlkost verdirbt nicht, wenn es sich um eine kurze Unterbrechung handelt (12 Std.) und das Gerät voll ist.

  • Seite 9: Türanschlag Wechseln Anschlagwechsel Verdampferfachtür

    Dieses Gerät entspricht der folgende EWG Richtlinie: Wichtig Gerät muss unbedingt - 73/23 EWG vom 19.2.73 (Niederspannung) vorschriftsmäßig geerdet werden. folgende Änderungen; - 87/308 EWG vom 2.6.87 (Funkentstörung); Zu diesem Zweck ist der Stecker des - 89/336 EWG vom 03/05/89 (Elektromagne- Anschlusskabels mit dem dafür vorgesehenen tische Verträglichkeit) und folgende Kontakt versehen.

  • Seite 10: Einbau

    Einbau Maßzeichnungen Höhe (1) 880 mm Tiefe (2) 550 mm Breite (3) 560 mm D132 2. Fugenabdeckprofil am Gerät, wie in Abbildung gezeigt ankleben. PR 32 3. Tür öffnen und Gerät gegenüber der Bandseite an die Möbelseitenwand rücken. Gerät mit den 4 beiliegenden Schrauben befestigen.
  • Seite 11 PR167 PR266 5. Die Teile Ha, Hb, Hc Hd abnehmen, wie in der 8. Gerätetür und Möbeltür auf ca. 90°öffnen. Den Abb. gezeigt wird. Winkel (Hb) in der Schiene (Ha) einsetzen. Gerätetür und Möbeltür zusammenhalten und die Bohrlöcher anzeichnen (siehe Abb.). ca.

  • Seite 12: Garantiebedingungen (B)

    PR168 10. Den Winkel wieder auf der Schiene anbringen und mit den mitgelieferten Schrauben befestigen. Für eine allfällig notwendige Ausrichtung der Möbeltür, den Spielraum der Langlöcher nutzen. Nach Beendigung der Arbeiten den einwandfreien Verschluss der Gerätetür überprüfen. PR167/1 11. Die Abdeckung (Hd) in den Winkel (Hb) eindrücken, bis sie einrastet.
