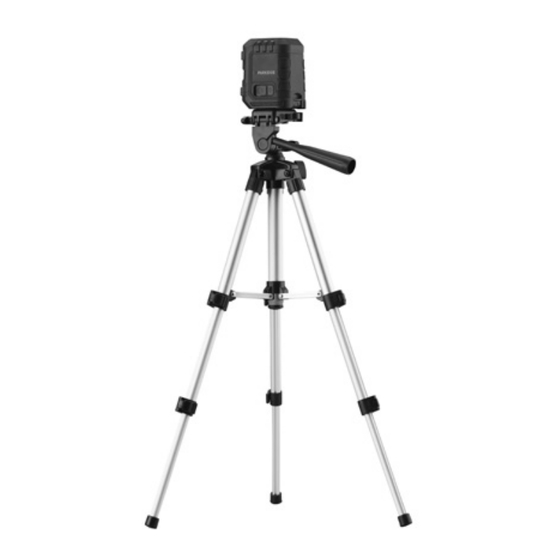

CROSS LINE LASER WITH TRIPOD
PKLL 10 B4
CROSS LINE LASER
WITH TRIPOD
Translation of the original instructions
KRIŽNO LINIJSKI
LASER S STATIVOM
Prevod originalnega navodila za uporabo
KREUZLINIENLASER
MIT STATIV
Originalbetriebsanleitung
IAN 436737_2304
KERESZTVONALAS
LÉZER ÁLLVÁNNYAL
Az originál használati utasítás fordítása
KŘÍŽOVÝ LINIOVÝ LASER
SE STATIVEM
Překlad originálního provozního
návodu
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Parkside PKLL 10 B4

Inhaltszusammenfassung für Parkside PKLL 10 B4

  • Seite 2 Translation of the original instructions Page Az originál használatiutasítás fordítása Oldal 18 Prevod originalnega navodila za uporabo Stran 31 Překlad originálního provozního návodu Strana 44 DE/AT/CH Originalbetriebsanleitung Seite 56...
  • Seite 3 1 1 a...
  • Seite 56 Legende der verwendeten Piktogramme ..............Seite 57 Einleitung ................Seite 58 Bestimmungsgemäßer Gebrauch ........... Seite 58 Teilebeschreibung ..............Seite 59 Lieferumfang ................Seite 59 Technische Daten ..............Seite 59 Sicherheitshinweise ............ Seite 60 Sicherheitshinweise für Batterien/Akkus ........ Seite 62 Inbetriebnahme .............

  • Seite 57: Legende Der Verwendeten Piktogramme

    Legende der verwendeten Piktogramme Lesen Sie die Bedienungsanleitung. Explosionsgefahr! Schutzhandschuhe tragen! Achtung! Schützen Sie sich vor Laserstrahlung! Nicht in den Laserstrahl blicken! Gleichstrom/-spannung Batterien inklusive Sicherheitshinweise Handlungsanweisungen Das CE-Zeichen bestätigt die Konformität mit den für das Produkt zutreffenden EU-Richtlinien. Halten Sie die Batterien außerhalb der Reichweite von Kindern.

  • Seite 58: Kreuzlinienlaser Mit Stativ Pkll 10 B4

    Schließen Sie Batterien nicht kurz. Setzen Sie Batterien mit der richtigen Polarität (+ und –) ein. Kreuzlinienlaser mit Stativ PKLL 10 B4 Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden.

  • Seite 59: Teilebeschreibung

    Teilebeschreibung H-Taste (zum Ein-/Ausschalten der horizontalen Linie) LED-Kontrollleuchte (rot: Nivellierung aus, grün: Nivellierung ein) V-Taste (zum Ein-/Ausschalten der vertikalen Linie) LOCK-Schalter Batteriefach Batteriefachdeckel -Stativgewinde (Unterseite) Laseraustrittsöffnung -Befestigungsschraube (zum Ausrichten mit dem -Stativgewinde des Kreuzlinienlasers) Metallhalterung (zum Einstellen der -Schraube an der Schnellwechselplatte) Sicherungsschraube (zum Justieren des Winkels des Stativ- Flachkopfs auf bis zu 90 Grad)

  • Seite 60: Sicherheitshinweise

    Relative Luftfeuchte max.: ≤ 90 % Laserklasse: Wellenlänge (λ): 620‒690 nm Maximale Leistung P max: 1 mW Stativaufnahme: 6,35 mm ( ) Batterien: 2 x 1,5 V-Batterien, Typ AA Gewicht Produkt: 260 g (ohne Batterien) Gewicht Stativ: 320 g Maße Produkt: ca.
  • Seite 61 beeinträchtigt werden. Vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinie zur Kontrolle mit einer bekannten waag- rechten oder senkrechten Referenzlinie. Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschalten wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann.

  • Seite 62: Sicherheitshinweise Für Batterien/Akkus

    Sicherheitshinweise für Batterien/Akkus LEBENSGEFAHR! Halten Sie Batterien/Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf! Verschlucken kann zu Verbrennungen, Perforation von Weichgewebe und Tod führen. Schwere Verbrennungen können innerhalb von 2 Stunden nach dem Verschlucken auftreten. EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals wieder auf.

  • Seite 63: Inbetriebnahme

    Inbetriebnahme Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden. Entfernen Sie das gesamte Verpackungsmaterial vom Produkt. Batterien einsetzen/wechseln Öffnen Sie den Batteriefachdeckel (siehe Abb. B). Legen Sie die Batterien in das Batteriefach ein (siehe Abb. C). Vergewissern Sie sich, dass die Batterien richtig herum eingelegt sind (siehe Abb.

  • Seite 64: Einzellinie Und Gekreuzte Linien Verwenden

    vertikalen Laserlinien werden ausgeschaltet. Hinweis: Das Arbeiten ohne Nivellierautomatik wird immer durch die rote LED-Kontrollleuchte angezeigt. Hinweis: Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Produkt automatisch wieder einnivelliert. Überprüfen Sie nach einer erneuten Nivellierung die Position der waagrechten bzw. senkrechten Laserlinie in Bezug auf Referenz- punkte, um Fehler zu vermeiden.

  • Seite 65: Arbeitshinweise

    Arbeitshinweise Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren. Die Breite der Laserlinie ändert sich mit der Entfernung. Mit dem Stativ arbeiten Aufbau und Ausrichtung 1. Ziehen Sie die drei Beine des Stativs auseinander. Der Kunst- stoffring , der alle drei Quergelenke verbindet, wird zum Ende der Mittelsäule bewegt.

  • Seite 66: Schnellwechselplatte Vom Stativ Entfernen

    Schnellwechselplatte vom Stativ entfernen Sie können den Kreuzlinienlaser einfach zusammen mit der Schnell- wechselplatte vom Stativ durch die folgenden Schritte entfernen: 1. Ziehen Sie den Hebel des Stativ-Flachkopfs zur Seite. 2. Entfernen Sie die Schnellwechselplatte 3. Wenn Sie den Kreuzlinienlaser wieder am Stativ befestigen möchten, ziehen Sie am Hebel des Stativ-Flachkopfs und befestigen...

  • Seite 67: Garantie

    Beachten Sie die Kennzeichnung der Verpackungsmateria- lien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu.

  • Seite 68: Abwicklung Im Garantiefall

    Alle Schäden oder Mängel, die bereits zum Zeitpunkt des Kaufs vor- handen sind, müssen unverzüglich nach dem Auspacken des Produkts gemeldet werden. Sollte das Produkt innerhalb von 3 Jahren ab Kaufdatum einen Mate- rial- oder Herstellungsfehler aufweisen, werden wir es – nach unserer Wahl –...

  • Seite 69: Service Österreich

    Service Österreich Tel.: 0800 292726 E-Mail: owim@lidl.at Service Schweiz Tel.: 0800562153 E-Mail: owim@lidl.ch DE/AT/CH...
