NEVE UP
09135.1
Universaldimmer 230 V~ 50 Hz für Glühlampen 40--300 W, elektronische Transformatoren
40--300 VA, dimmbare LED-Lampen 5--200 W, elektronische LED-Netzteile, ON/OFF-
Schaltung und Regelung über eingebaute Tasten oder von mehreren Stellen aus über Tasten
mit Schließerkontakt, minimale Helligkeitsregelung, Lokalisierung im Dunkeln. Gerät kann
nicht in Isoset-Gehäuse installiert werden.
WICHTIG: Von einem einzelnen Regler können nur gleiche Lampen geregelt werden. Alle gere-
gelten Lampen müssen vom Hersteller als DIMMBAR gekennzeichnet sein. Auf der Packung
der Lampen die Art der kompatiblen Dimmung prüfen: LE (Leading Edge) oder TE (Trailing
Edge). Wenn nichts angegeben ist, funktioniert die Lampe sowohl als Phasenanschnitt- als
auch als Phasenabschnitt-Dimmer, und es ist Aufgabe des Installationstechnikers, die
Dimmerart zu wählen, die den besten Betrieb der Lampe garantiert.

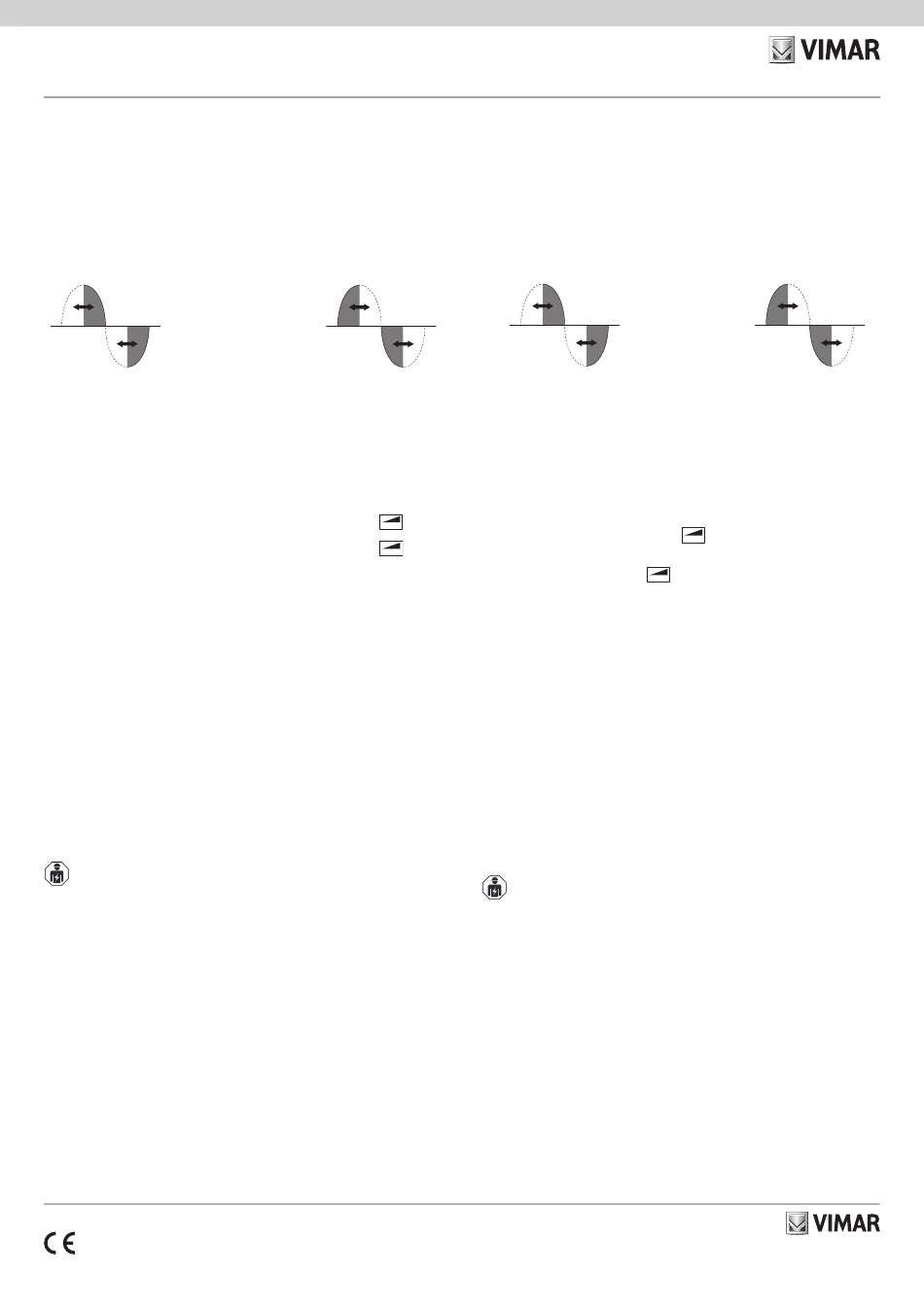

Phasenanschnitt-Dimmung LE
EIGENSCHAFTEN.
• Ein-, Ausschalten und Regeln der Last über eingebaute Drucktasten oder normale, nicht
beleuchtete Schließtasten.
• Allmähliches Einschalten (Softstart): Zur Gewährleistung eines schrittweise erfolgenden Übergangs
vom Aus-Status zur maximalen bzw. zuvor eingestellten Lichtstärke; diese Funktion trägt zur
Erhöhung der Betriebslebensdauer der Lampe bei, da die Belastung des Glühdrahts während
der Einschaltung im kalten Zustand verringert wird, und verhindert den Blendeffekt für Personen.
• Allmähliches Ausschalten (Soft End): Zur Gewährleistung eines schrittweise erfolgenden
Übergangs vom Ein- zum Aus-Status.
• Phasenanschnittsteuerung (LE): Zur Verwendung mit Glühlampen, dimmbaren Netzteilen für
LED oder kompatiblen LED-Lampen und elektronischen Transformatoren Typ
• Phasenabschnittsteuerung (TE): Zur Verwendung mit Glühlampen, dimmbaren Netzteilen für
LED oder kompatiblen LED-Lampen und elektronischen Transformatoren Typ
• Funktionsweise im Modus „Nacht":
- bei ausgeschaltetem Dimmer ist die LED erloschen;
- bei eingeschaltetem Dimmer ist die LED erleuchtet.
• Funktionsweise im Modus „Lokalisierung im Dunkeln":
- bei ausgeschaltetem Dimmer ist die LED schwach erleuchtet;
- bei eingeschaltetem Dimmer ist die LED normal erleuchtet.
• Schutz gegen Kurzschlüsse mit Anzeige der Auslösung durch blinkende Kontrollleuchte.
• Wärmeschutz mit Anzeige der Auslösung durch blinkende Kontrollleuchte.
• Benutzung in trockener, nicht staubiger Umgebung bei einer Temperatur zwischen 0 °C und +35 °C.
• Bei Installation von 2 Reglern in ein und derselben Dose müssen die von jedem Regler gere-
gelten Lasten so begrenzt werden, dass ihre Summe nicht die von einem einzelnen Gerät
regelbare Höchstleistung übersteigt.
ANSCHLÜSSE.
• Bedienung und Regeln über eingebaute Drucktaste oder von mehreren Stellen mit parallelge-
schalteten Schließtasten. Keine Schließtasten mit Kontrollleuchte verwenden.
HINWEIS: DIE ON/OFF-TASTE WIRD AN DEN CABLE NEUTRAL VERBUNDEN.
• Zur Gewährleistung der korrekten Funktionsweise darf die Länge jeder Verbindung zwischen
dem Dimmer und Schließtasten 100 m nicht überschreiten.
• Die Anschlussleiter auf den Boden des Gehäuses schieben, damit sie nicht den Reglerkörper
berühren können.
• Der 3-Draht-Anschluss verbessert die Dimmerfunktion bei einigen LED-Lampentypen ohne
eine passive oder aktive Bleeder-Schaltung.
INSTALLATIONSVORSCHRIFTEN.
• Installation und Konfiguration müssen durch Fachpersonal gemäß den im Anwendungsland
des Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen.
• Das Gerät ist in Unterputz- oder Aufputzdosen mit Halterungen und Abdeckrahmen Neve Up
zu installieren.
• Das Gerät muss durch ein entsprechendes Gerät, eine Sicherung oder einen Schutzschalter
mit Nennstrom nicht über 10 A gegen Überlasten geschützt werden.
• Die Installation hat bei ausgeschalteter Anlage zu erfolgen.
• Der Dimmer verfügt nicht über eine mechanische Unterbrechung des Hauptkreises und
gewährleistet somit keine galvanische Trennung. Der Kreis auf Lastseite ist stets als span-
nungsführend zu betrachten.
NORMKONFORMITÄT.
NS-Richtlinie. EMV-Richtlinie. RoHS-Richtlinie.
Normen EN 60669-2-1, EN IEC 63000.
REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei enthalten.
09135.1 05 2404
Dimmer universal 230 V~ 50 Hz για λαμπτήρες πυρακτώσεως 40-300 W, ηλεκτρονικούς
μετασχηματιστές 40-300 VA, λαμπτήρες LED με δυνατότητα dimmer 5-200 W, για ηλεκτρονικά
τροφοδοτικά LED, έλεγχος ON/OFF και ρύθμιση με ενσωματωμένα πλήκτρα ή από πολλά
σημεία με πλήκτρα NO, ρύθμιση ελάχιστης έντασης φωτισμού, δυνατότητα εντοπισμού στο
σκοτάδι. Η συσκευή δεν μπορεί να εγκατασταθεί σε κουτιά Isoset.
ΣΗΜΑΝΤΙΚΟ: Οι ελεγχόμενοι λαμπτήρες από έναν μεμονωμένο ρυθμιστή πρέπει να είναι
ίδιοι. Όλα τα ελεγχόμενα φορτία πρέπει να έχουν δυνατότητα DIMMER σύμφωνα με τις
προδιαγραφές του κατασκευαστή. Ελέγξτε στη συσκευασία των λαμπτήρων τη συμβατή
τυπολογία ρύθμισης dimmer: LE (Leading Edge, ανερχόμενη παρυφή) ή TE (Trailing Edge,
κατερχόμενη παρυφή). Εάν δεν αναφέρεται, ο λαμπτήρας μπορεί να χρησιμοποιηθεί και
στους δύο τρόπους λειτουργίας. Ο τεχνικός εγκατάστασης μπορεί να επιλέξει την τυπολογία
της ρύθμισης dimmer που διασφαλίζει τη βέλτιστη λειτουργία του λαμπτήρα.
Ρύθμιση dimmer στη λειτουργία LE
Phasenabschnitt-Dimmung TE
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.
• Ενεργοποίηση, απενεργοποίηση και ρύθμιση του φορτίου μέσω ενσωματωμένων πλήκτρων ή μη
• Σταδιακή ενεργοποίηση (soft start): διασφαλίζει τη σταδιακή μετάβαση από την κατάσταση
• Σταδιακή απενεργοποίηση (soft end): διασφαλίζει τη σταδιακή μετάβαση από την κατάσταση
• Ρύθμιση λειτουργίας ανερχόμενης παρυφής (LE): πρέπει να χρησιμοποιείται με λαμπτήρες
.
L
.
• Ρύθμιση λειτουργίας κατερχόμενης παρυφής (TE): χρησιμοποιείται με λαμπτήρες πυρακτώσεως,
C
• Χρήση στη λειτουργία «Night»:
• Χρήση στη λειτουργία «Δυνατότητα εντοπισμού στο σκοτάδι»:
• Προστασία από βραχυκυκλώματα με επισήμανση της επέμβασης μέσω λυχνίας που αναβοσβήνει.
• Θερμική προστασία με επισήμανση της επέμβασης μέσω λυχνίας που αναβοσβήνει.
• Πρέπει να χρησιμοποιείται σε στεγνούς χώρους, χωρίς σκόνη, σε θερμοκρασία μεταξύ 0°C και
• Στην περίπτωση εγκατάστασης 2 ρυθμιστών στο ίδιο κουτί, τα ελεγχόμενα φορτία από κάθε
ΣΥΝΔΕΣΕΙΣ.
• Ελεγχος μέσω ενσωματωμένων πλήκτρων ή από πολλά σημεία με παράλληλα πλήκτρα no. μη
• Για να διασφαλιστεί η σωστή λειτουργία, το μήκος κάθε σύνδεσης μεταξύ του ρυθμιστή και των
• Πιέστε τους αγωγούς σύνδεσης στο κάτω μέρος του κουτιού, ώστε να αποφευχθεί η επαφή των
• Η σύνδεση 3 καλωδίων βελτιώνει τη λειτουργία του dimmer με ορισμένους τύπους λαμπτήρων LED
• Η εγκατάσταση και η διαμόρφωση πρέπει να πραγματοποιούνται από εξειδικευμένο προσωπικό
• Η συσκευή και να εγκατασταθεί σε χωνευτά ή επιτοίχια κουτιά με στηρίγματα και πλαίσια Neve
• Ο μηχανισμός πρέπει να προστατεύεται από την υπερφόρτωση μέσω μηχανισμού, ασφάλειας ή
• Η εγκατάσταση πρέπει να πραγματοποιείται με την εγκατάσταση απενεργοποιημένη.
• Το dimmer δεν διαθέτει μηχανική διακοπή στο κύριο κύκλωμα και, κατά συνέπεια, δεν παρέχει
ΚΑΝΟΝΙΣΜΟΙ ΑΝΑΦΟΡΑΣ.
Οδηγία ΧΤ. Οδηγία EMC. Οδηγία RoHS.
Πρότυπα EN 60669-2-1, EN IEC 63000.
Κανονισμός REACh (ΕΕ) αρ. 1907/2006 – Άρθρο 33. Το προϊόν μπορεί να περιέχει ίχνη μολύβδου.
φωτιζόμενων, κανονικά κλειστών πλήκτρων (NC).
απενεργοποίησης στην κατάσταση μέγιστης φωτεινότητας ή στην προηγούμενη ρύθμιση.
Με τον τρόπο αυτό, συμβάλλει στην αύξηση της διάρκειας ζωής του λαμπτήρα μειώνοντας
την καταπόνηση του νήματος κατά την ενεργοποίηση εν ψυχρώ και αποτρέπει το φαινόμενο
θάμβωσης.
ενεργοποίησης στην κατάσταση απενεργοποίησης.
πυρακτώσεως, τροφοδοτικά με δυνατότητα dimmer για λαμπτήρες led ή συμβατούς λαμπτήρες
LED και ηλεκτρονικούς μετασχηματιστές τύπου
τροφοδοτικά με δυνατότητα dimmer για λαμπτήρες led ή συμβατούς λαμπτήρες LED και
ηλεκτρονικούς μετασχηματιστές τύπου
C
- όταν το dimmer είναι απενεργοποιημένο, ο λαμπτήρας LED είναι σβηστός,
- όταν το dimmer είναι ενεργοποιημένο, ο λαμπτήρας LED είναι αναμμένος.
- όταν το dimmer είναι απενεργοποιημένο, ο λαμπτήρας LED είναι αναμμένος με χαμηλή ένταση.
- όταν το dimmer είναι ενεργοποιημένο, ο λαμπτήρας LED είναι αναμμένος με κανονική ένταση.
+35°C.
ρυθμιστή πρέπει να μειωθούν, ώστε το άθροισμά τους να μην υπερβαίνει τη μέγιστη ελεγχόμενη
ισχύ από έναν μεμονωμένο μηχανισμό.
χρησιμοποιείτε πλήκτρα no με ενδεικτική λυχνία.
ΣΗΜΕΙΩΣΗ: ΤΟ ΚΟΥΜΠΙ ON / OFF ΕΧΕΙ ΣΥΝΔΕΘΕΙ ΜΕ ΤΟ ΚΑΛΩΔΙΟ NEUTRAL.
πλήκτρων NO δεν πρέπει να υπερβαίνει τα 100 m.
αγωγών με το σώμα του ρυθμιστή.
που δεν διαθέτουν θετικό ή ενεργητικό bleeder.
ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.
σύμφωνα με τους κανονισμούς που διέπουν την εγκατάσταση του ηλεκτρολογικού εξοπλισμού και
ισχύουν στη χώρα όπου εγκαθίστανται τα προϊόντα.
Up.
αυτόματου διακόπτη, με ονομαστικό ρεύμα έως 10 A.
γαλβανική μόνωση. Το κύκλωμα στην πλευρά του φορτίου πρέπει να θεωρείται πάντα υπό τάση.
Ρύθμιση dimmer στη λειτουργία TE
.
L
.
