UT503PV
Achten Sie besonders auf die Vermeidung eines Stromschlags bei der Messung einer hohen
Spannung.
Nach Abschluss aller Messvorgänge trennen Sie bitte die Messleitungen vom Messobjekt und
entfernen Sie die Messleitungen von der Eingangsklemme des Prüfgeräts.
10. Konventionelle Verbindungsmethoden
10.1 Prüfung des konventionellen Kabelisolationswiderstands
Messung des konventionellen Isolationswiderstandes in 2-Draht-Verfahren
Es gibt einen Leckstrom an der Oberfläche der inneren Isolationsschicht in der Nähe des
Kabelendes. Der Leckstrom ist auch im gemessenen Strom von der „-"-Klemme enthalten, was
dazu führt, dass der gemessene Widerstand niedriger als der tatsächliche Isolationswiderstand ist.
Wie in der Abbildung unten dargestellt:

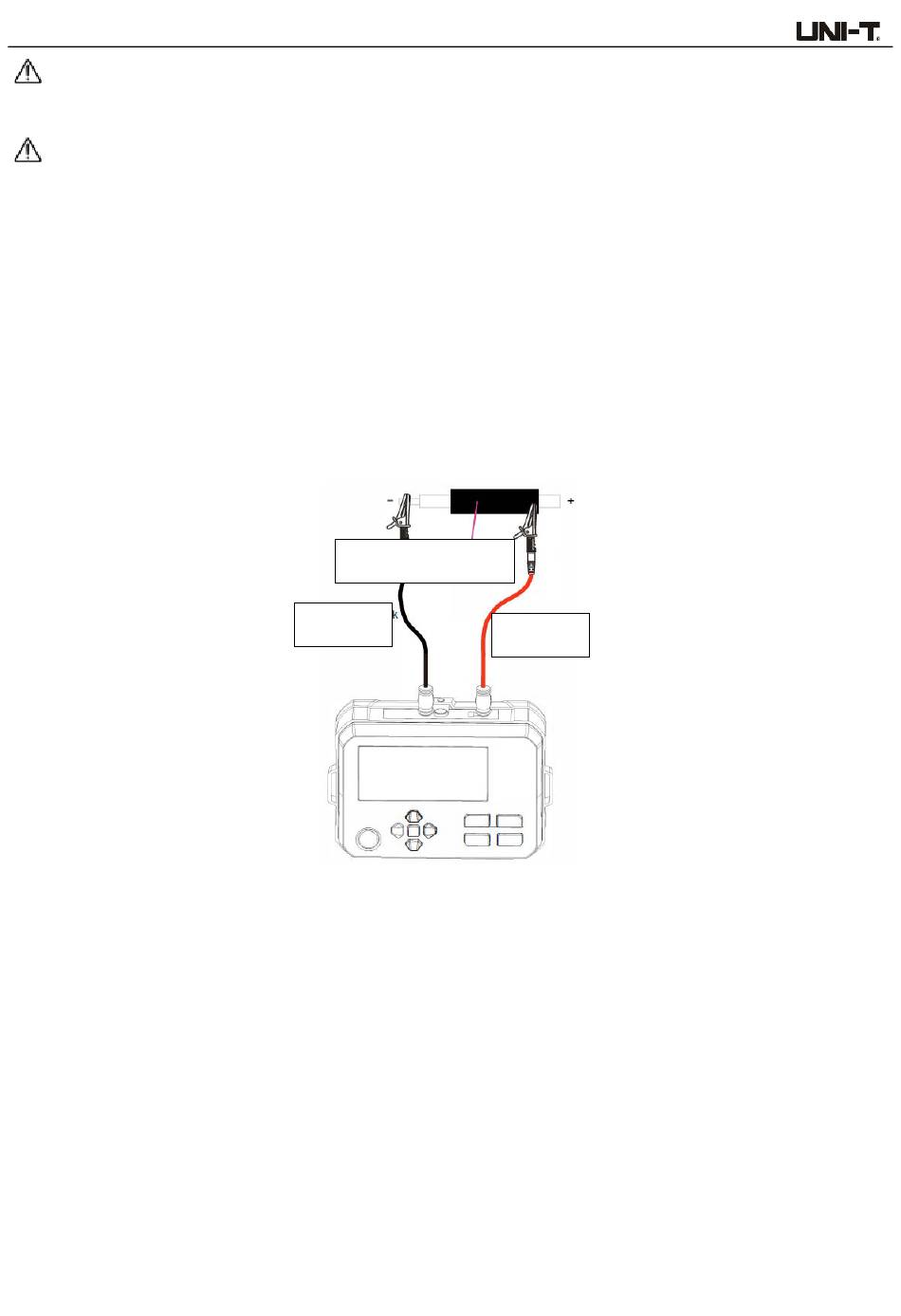

Abbildung 10.1 Messung des konventionellen Isolationswiderstandes in 2-Draht-Verfahren
10.2 Prüfung des konventionellen Isolationswiderstands von Transformatoren
A. Messen Sie den Isolationswiderstand zwischen der Primärwicklung und der Erdung der
Sekundärwicklung
Abschirmungsmantel
Schwarz
Rot
26
