UT503PV

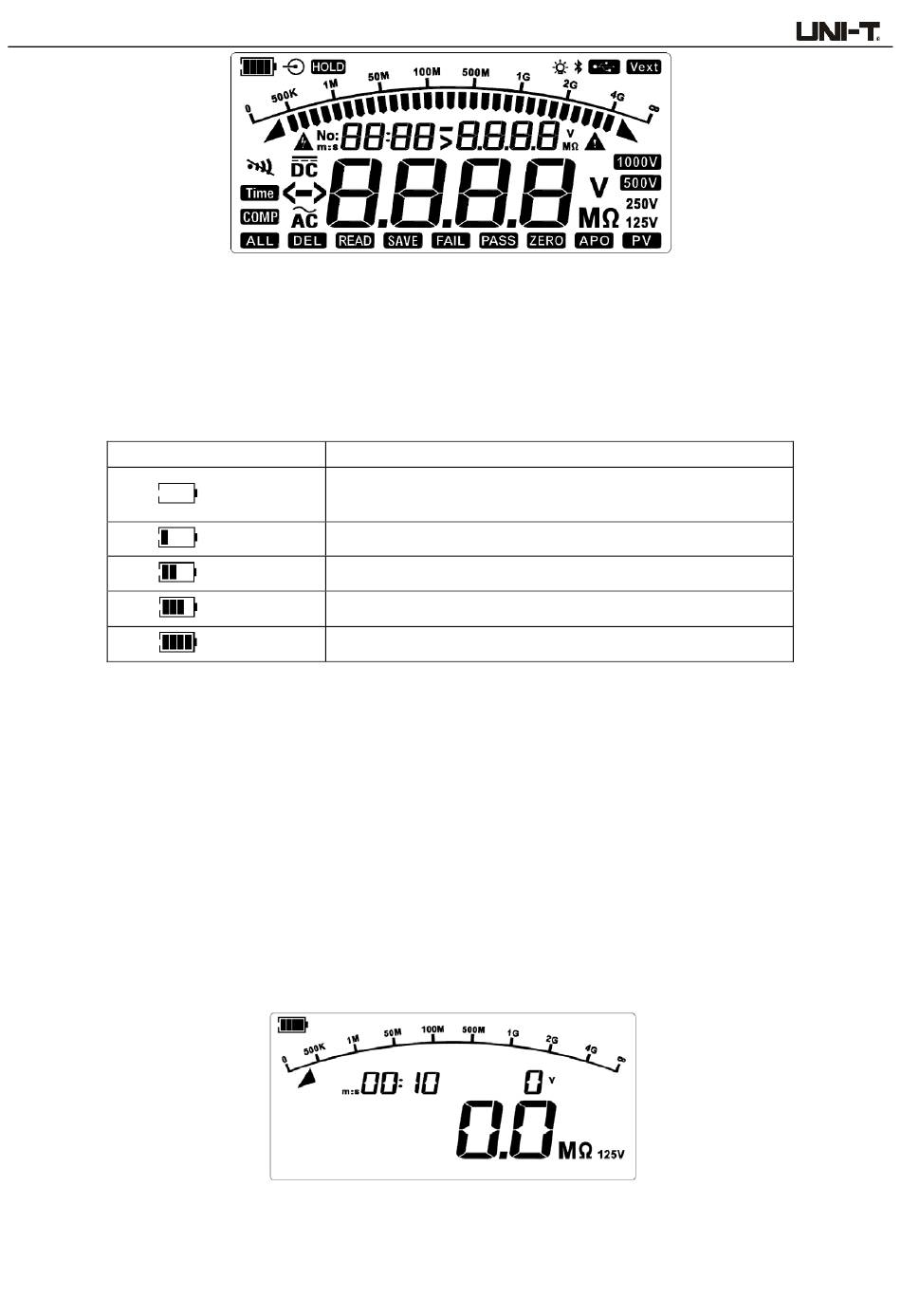

Abbildung 9.1 Alle angezeigten Segmente auf der LCD-Anzeige
(2) Wenn das Batteriesymbol denBatteriestand auf „Level 1" anzeigt, ist die Batteriestand fast
erschöpft, bitte ersetzen Sie die Batterie. Wenn das Batteriesymbol denBatteriestand auf „Level
0" anzeigt, kann die Batterie das Prüfgerät nicht mit genügend Strom versorgen, so dass die
Batterie ersetzt werden muss. Das Batteriesymbol (Batteriestand) und die entsprechende
Batteriespannung sind in der nachstehenden Tabelle aufgeführt:
Batteriesymbol
(3) Wenn die Messleitung beschädigt, gebrochen, gestreift oder gerissen ist, verwenden Sie sie
nicht mehr und wenden Sie sich an den Händler oder kaufen Sie neue Messleitungen in
nahegelegene Franchise-Geschäfte.
(4) Wenn die Messleitungen nicht beschädigt sind, schließen Sie die schwarze Messleitung an die
EARTH-Klemme und die Remote-Messleitung an die LINE-Klemme an.
(5) Schließen Sie die Krokodilklemme oder die stiftförmige Prüfsonde an die gleichfarbigen
Messleitungen an (Anschluss entsprechend der Farbe).
(6) Für die Messung des konventionellen Isolationswiderstands schließen Sie die ferngesteuerte
Messleitung und das obere Ende der schwarzen Messleitung kurz und drücken dann die Taste
„TEST", um zu messen, ob der Innenwiderstand der Messleitung ca. 0 MΩ beträgt. Wenn das
Messergebnis größer als 0 MΩ ist, überprüfen Sie bitte erneut, ob die Messleitung richtig an die
Klemme angeschlossen ist und ob die Messleitung intern beschädigt ist.
<=7.2V (Blinkt 10 Sekunden mit 2 Hz und schaltet sich
(Level 0)
dann aus)
7.3~7.7V
(Level 1)
7.8~8.2V
(Level 2)
8.3~8.7V
(Level 3)
>8.8V
(Level 4)
Abbildung 9.2Kurzgeschlossene Messleitung
Batteriespannung
14
