UT503PV

9.2 Batterieinstallation

1. Lösen Sie mit der Vorderseite nach unten die Schrauben, öffnen Sie den Batteriefachdeckel und
legen Sie die neuen Batterien (AA *6) entsprechend der richtigen Polarität ein.
2. Schließen Sie den Batteriefachdeckel und ziehen Sie die Schrauben wieder fest.
Hinweis: Um einen Stromschlag zu vermeiden, schalten Sie das Prüfgerät aus und trennen Sie
alle Messleitungen ab, bevor Sie die Batterien ersetzen.
9.3 Grundlegende Messbedienungen

9.3.1 Messung des konventionellen Insulationswiderstands

Warnung:
Bitte tragen Sie isolierte Handschuhe (entsprechend der Messkategorie) und treffen Sie
Schutzmaßnahmen, bevor Sie den Anschluss und die Messung vornehmen.
Stellen Sie vor der Prüfung sicher, dass am Messobjekt keine Spannung vorhanden ist, und
messen Sie nicht den Isolationswiderstand von stromführenden Geräten oder Stromkreisen (im
Modus für die Messung des konventionellen Isolationswiderstands).
Stellen Sie sicher, dass die Messleitungen das Messobjekt gut berühren. Ihre Hände müssen
von den Prüfklemmen entfernt sein, bevor Sie die Taste „TEST" drücken, um die Prüfung
durchzuführen.
Schließen Sie die beiden Messleitungen während der Prüfung (im
Hochspannungsausgangszustand) nicht kurz, und messen Sie den Isolationswiderstand nicht nach
dem Ausgang der Hochspannung, da dies sonst zu Personenverletzungen, Bränden oder Schäden

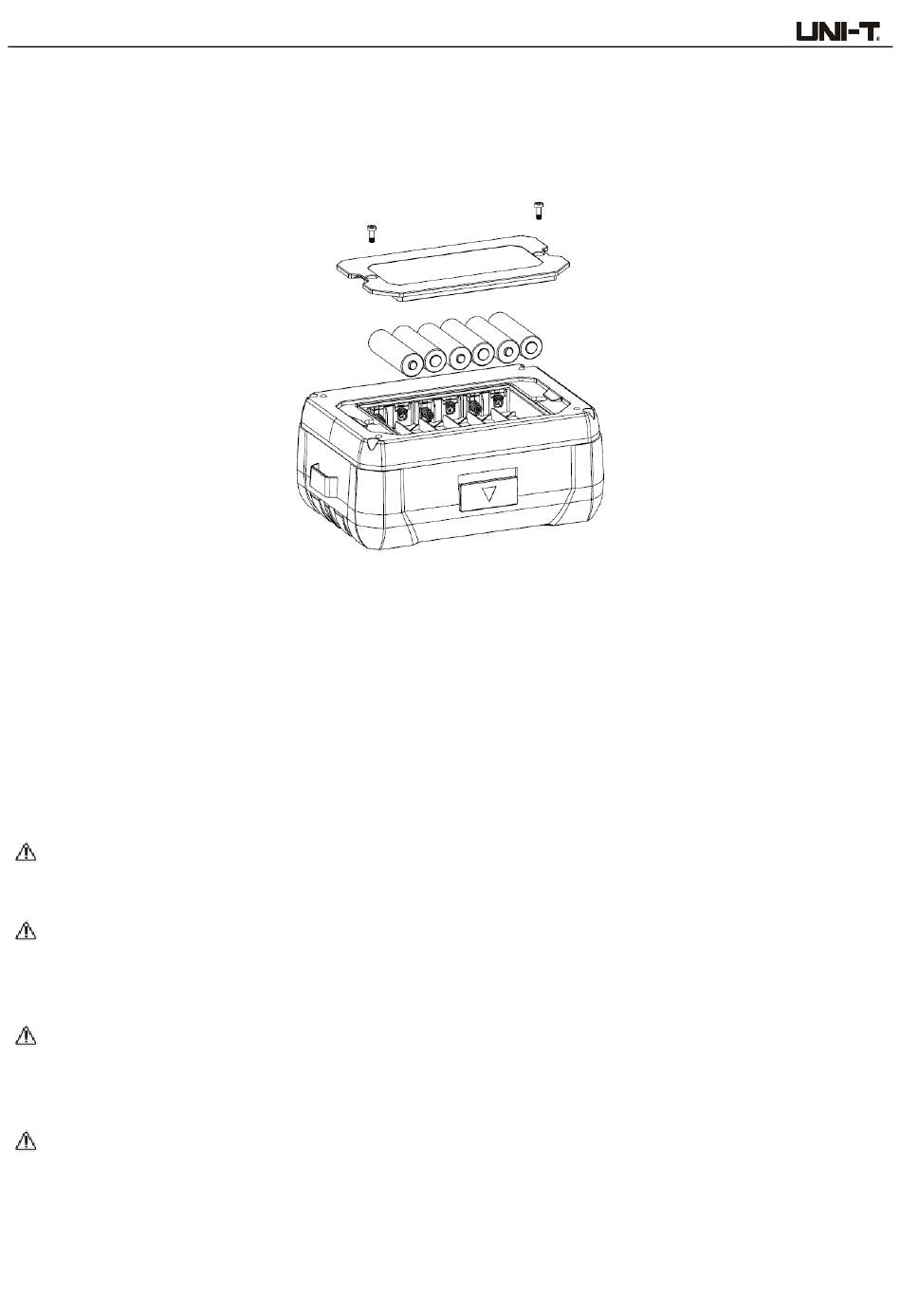

Abbildung 9.3 Batterieinstallation
15
