UT503PV
Messschritte:
1. Bestätigen Sie, dass die Taste „TEST" nicht gedrückt ist oder der Schaltknopf des
ferngesteuerten Prüfstabs nicht gedrückt ist.
2. Schalten Sie den Modus für Isolationswiderstandsprüfung auf den Modus für photovoltaischen
Isolationswiderstandsprüfung (PV) um.
3. Drücken Sie „▲" und „▼", um die Position 500V (Standard) oder 1000V auszuwählen, und
drücken Sie „ " und „ ", um die Schrittspannung der ausgewählten Position einzustellen.
4. Schließen Sie die schwarze Messleitung an die Erdungsklemme an.
5. Schließen Sie die ferngesteuerte Prüfleitung an die P-Klemme des Strings an (oder verwenden
Sie die MC4-Stecker zusammen mit der Messleitung).
6. Drücken Sie die Taste „TEST", um die Messung zu starten, dann berechnet das Prüfgerät
automatisch die Messdaten und zeigt sie auf der LCD-Anzeige an.
7. Drücken Sie nach Abschluss des Tests die Taste „TEST", um die Messung zu stoppen. Das
Prüfgerät beginnt dann automatisch mit der Entladung des Stroms, und das
Hochspannungssymbol und das Sicherheitswarnsymbol blinken. Da das Solarmodul die
Spannung erzeugt, wird das Hochspannungssymbol nach Abschluss der Entladung nicht
verschwinden, bitte berühren Sie nicht den stromführenden Draht.
Nach dem Abschluss der Messung:
1. Messen Sie den Isolationswiderstand aller Strings und entfernen Sie dann die schwarze
Messleitung von der Erdungsklemme.
2. Stellen Sie den Blitzableiter wieder her, wenn er abgeklemmt ist.
3. Schalten Sie die Schutzschalter aller Strings auf „ON".
4. Stellen Sie den Hauptschalter des Anschlusskastens wieder her.
9.3.2.1 Messung des kontinuierlichen photovoltaischen (PV) Isolationswiderstands
Standardmäßig geht das Prüfgerät nach dem Hochfahren in den Modus für kontinuierliche
Messung (Position: 125V) vom konventionellen Isolationswiderstand über. Drücken Sie die Taste
„IR" ca. 2 Sekunden lang, um in den Modus „PV (IR)" zu wechseln; im Modus „PV (IR)" wird
standardmäßig die 500V-Position auf der LCD-Anzeige angezeigt. Drücken Sie „▲" und „▼", um
die Ausgangsspannung auszuwählen, und drücken Sie „ " und „ ", um die fein abgestimmte
Schrittspannung auszuwählen.

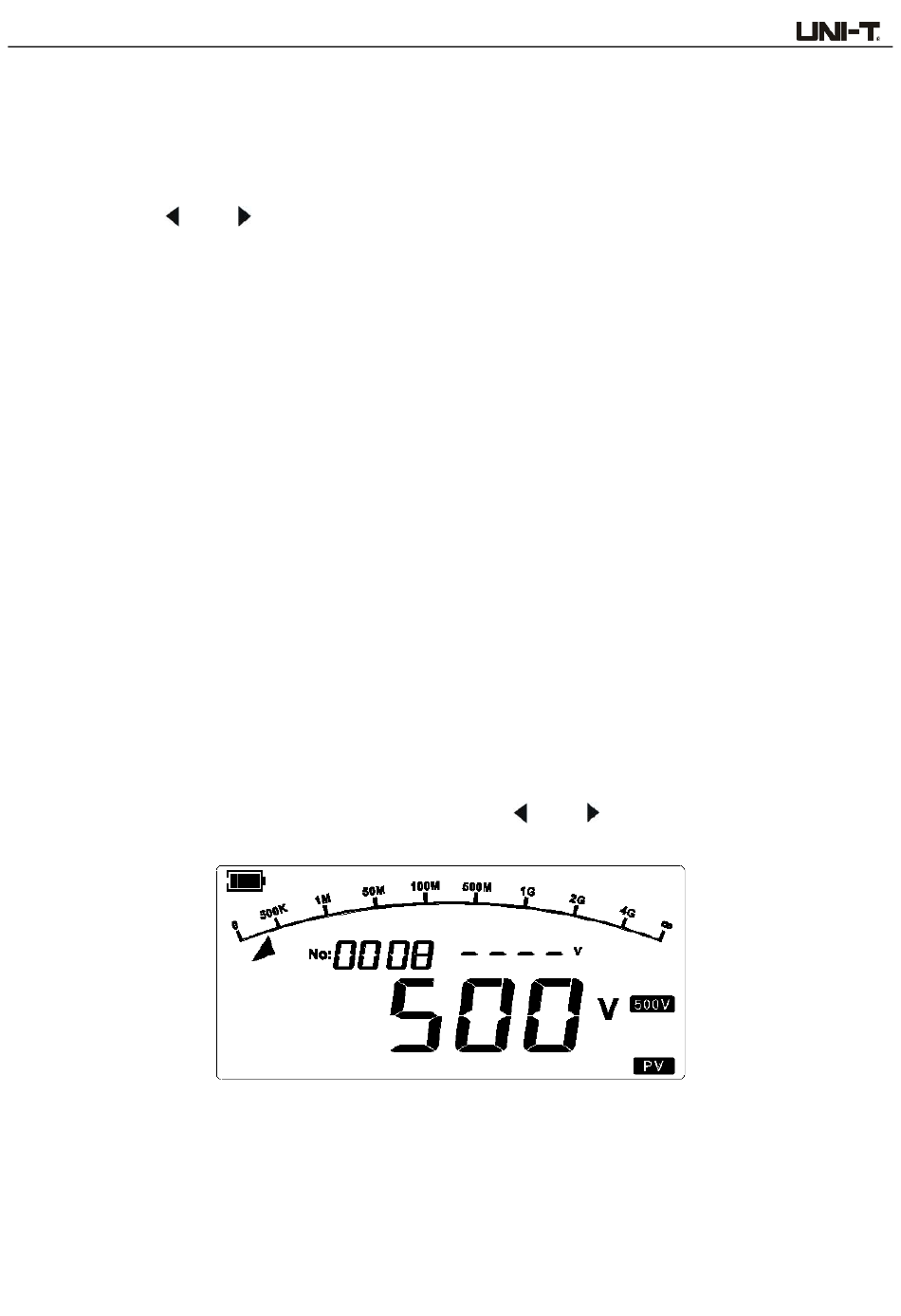

Abbildung 9.14 Kontinuierliche Standardwiderstandsmessung nach Hochfahren
Schließen Sie die Messleitungen an das zu prüfende Objekt an und drücken Sie die Taste „TEST",
um den Test zu starten. Die LCD-Anzeige zeigt das entsprechende Prüfergebnis und Symbol an.
Hinweis: Das Prüfgerät erkennt vorm Test vorrangig eine extern angelegte Spannung. Wenn die
21
