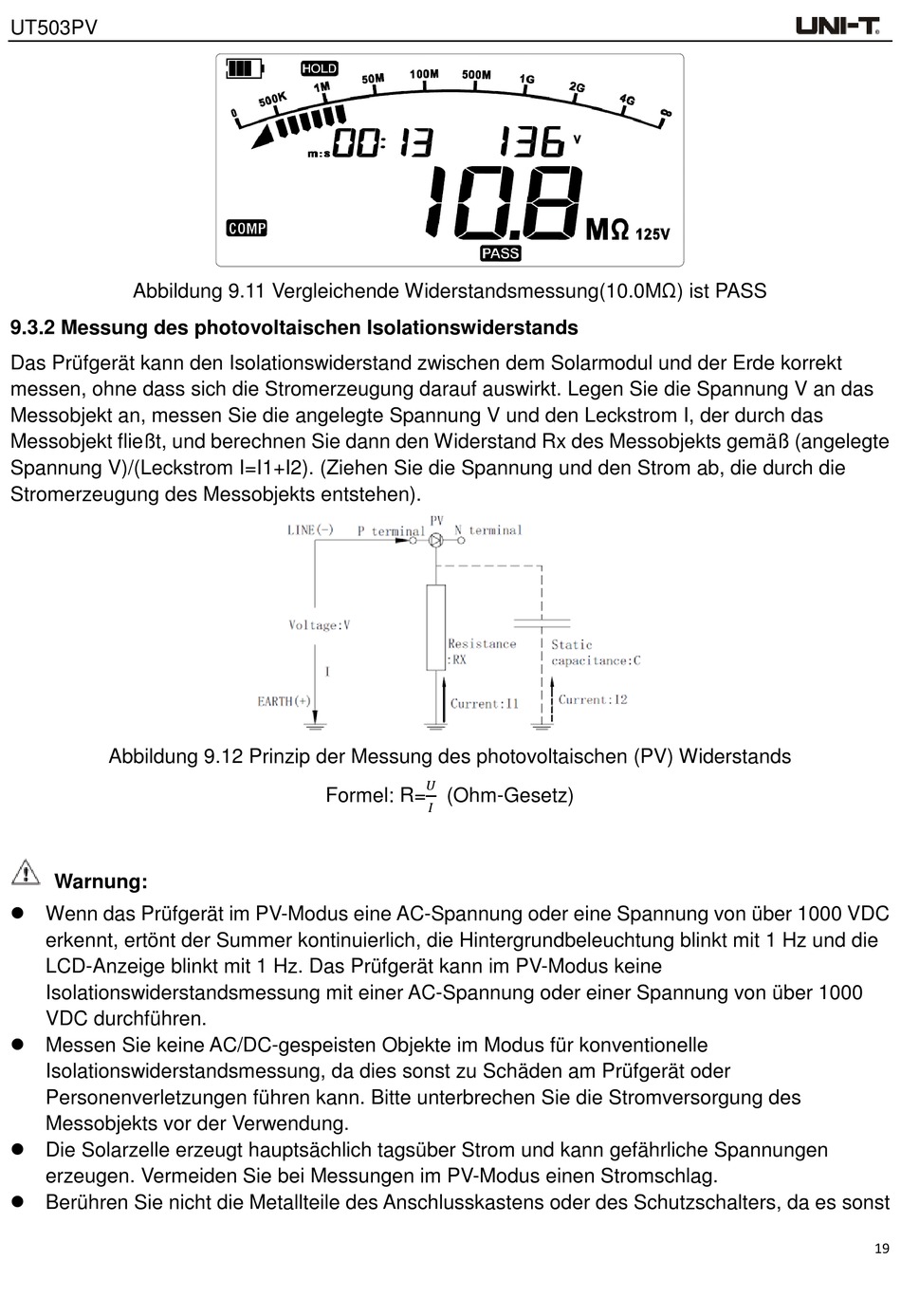

UT503PV
Abbildung 9.11 Vergleichende Widerstandsmessung(10.0MΩ) ist PASS
9.3.2 Messung des photovoltaischen Isolationswiderstands
Das Prüfgerät kann den Isolationswiderstand zwischen dem Solarmodul und der Erde korrekt
messen, ohne dass sich die Stromerzeugung darauf auswirkt. Legen Sie die Spannung V an das
Messobjekt an, messen Sie die angelegte Spannung V und den Leckstrom I, der durch das
Messobjekt fließt, und berechnen Sie dann den Widerstand Rx des Messobjekts gemäß (angelegte
Spannung V)/(Leckstrom I=I1+I2). (Ziehen Sie die Spannung und den Strom ab, die durch die
Stromerzeugung des Messobjekts entstehen).
Abbildung 9.12 Prinzip der Messung des photovoltaischen (PV) Widerstands
Warnung:
Wenn das Prüfgerät im PV-Modus eine AC-Spannung oder eine Spannung von über 1000 VDC
erkennt, ertönt der Summer kontinuierlich, die Hintergrundbeleuchtung blinkt mit 1 Hz und die
LCD-Anzeige blinkt mit 1 Hz. Das Prüfgerät kann im PV-Modus keine
Isolationswiderstandsmessung mit einer AC-Spannung oder einer Spannung von über 1000
VDC durchführen.
Messen Sie keine AC/DC-gespeisten Objekte im Modus für konventionelle
Isolationswiderstandsmessung, da dies sonst zu Schäden am Prüfgerät oder
Personenverletzungen führen kann. Bitte unterbrechen Sie die Stromversorgung des
Messobjekts vor der Verwendung.
Die Solarzelle erzeugt hauptsächlich tagsüber Strom und kann gefährliche Spannungen
erzeugen. Vermeiden Sie bei Messungen im PV-Modus einen Stromschlag.
Berühren Sie nicht die Metallteile des Anschlusskastens oder des Schutzschalters, da es sonst
Formel: R=
(Ohm-Gesetz)
19
