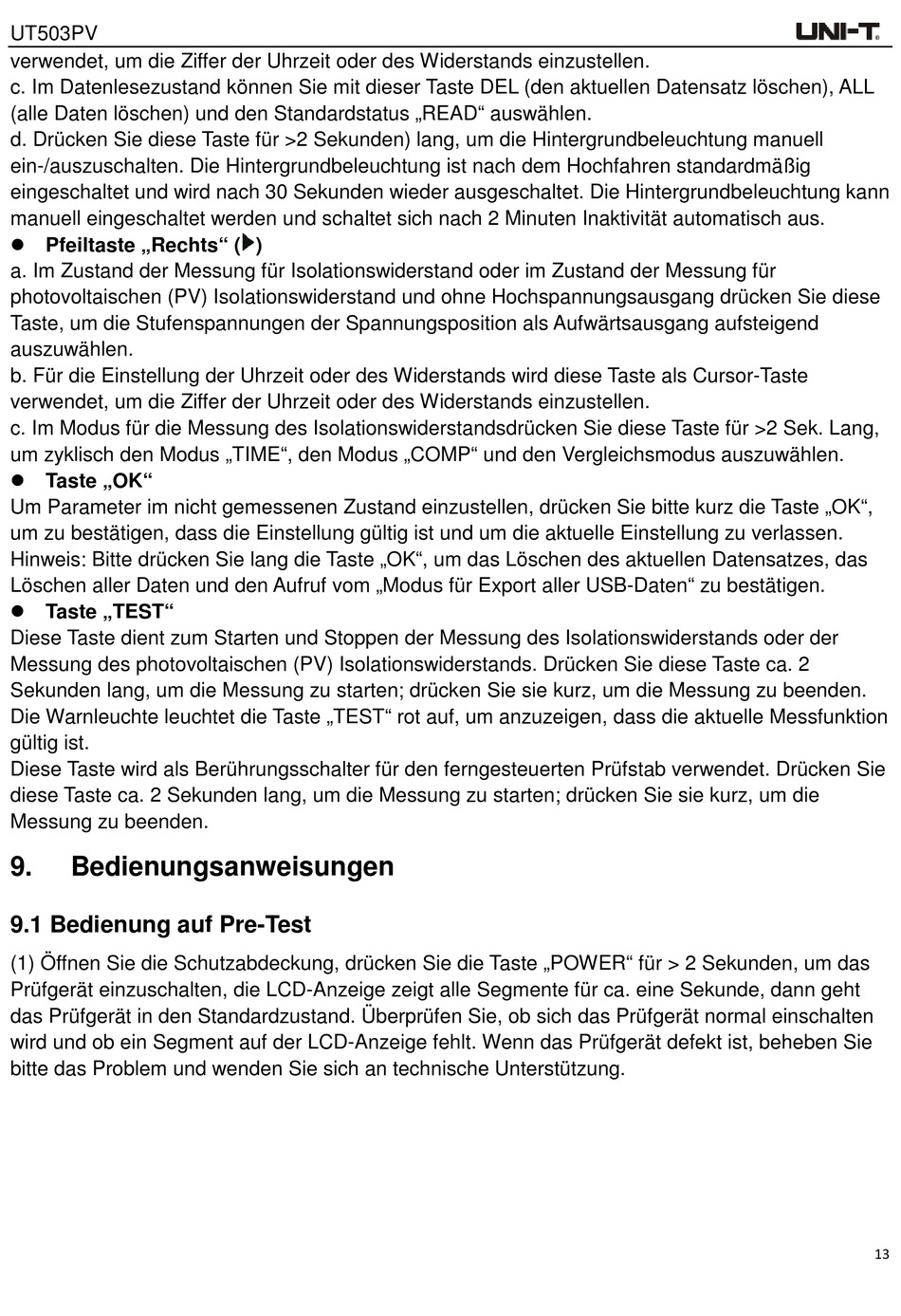

UT503PV
verwendet, um die Ziffer der Uhrzeit oder des Widerstands einzustellen.
c. Im Datenlesezustand können Sie mit dieser Taste DEL (den aktuellen Datensatz löschen), ALL
(alle Daten löschen) und den Standardstatus „READ" auswählen.
d. Drücken Sie diese Taste für >2 Sekunden) lang, um die Hintergrundbeleuchtung manuell
ein-/auszuschalten. Die Hintergrundbeleuchtung ist nach dem Hochfahren standardmäßig
eingeschaltet und wird nach 30 Sekunden wieder ausgeschaltet. Die Hintergrundbeleuchtung kann
manuell eingeschaltet werden und schaltet sich nach 2 Minuten Inaktivität automatisch aus.
Pfeiltaste „Rechts" ( )
a. Im Zustand der Messung für Isolationswiderstand oder im Zustand der Messung für
photovoltaischen (PV) Isolationswiderstand und ohne Hochspannungsausgang drücken Sie diese
Taste, um die Stufenspannungen der Spannungsposition als Aufwärtsausgang aufsteigend
auszuwählen.
b. Für die Einstellung der Uhrzeit oder des Widerstands wird diese Taste als Cursor-Taste
verwendet, um die Ziffer der Uhrzeit oder des Widerstands einzustellen.
c. Im Modus für die Messung des Isolationswiderstandsdrücken Sie diese Taste für >2 Sek. Lang,
um zyklisch den Modus „TIME", den Modus „COMP" und den Vergleichsmodus auszuwählen.
Taste „OK"
Um Parameter im nicht gemessenen Zustand einzustellen, drücken Sie bitte kurz die Taste „OK",
um zu bestätigen, dass die Einstellung gültig ist und um die aktuelle Einstellung zu verlassen.
Hinweis: Bitte drücken Sie lang die Taste „OK", um das Löschen des aktuellen Datensatzes, das
Löschen aller Daten und den Aufruf vom „Modus für Export aller USB-Daten" zu bestätigen.
Taste „TEST"
Diese Taste dient zum Starten und Stoppen der Messung des Isolationswiderstands oder der
Messung des photovoltaischen (PV) Isolationswiderstands. Drücken Sie diese Taste ca. 2
Sekunden lang, um die Messung zu starten; drücken Sie sie kurz, um die Messung zu beenden.
Die Warnleuchte leuchtet die Taste „TEST" rot auf, um anzuzeigen, dass die aktuelle Messfunktion
gültig ist.
Diese Taste wird als Berührungsschalter für den ferngesteuerten Prüfstab verwendet. Drücken Sie
diese Taste ca. 2 Sekunden lang, um die Messung zu starten; drücken Sie sie kurz, um die
Messung zu beenden.
9.
Bedienungsanweisungen
9.1 Bedienung auf Pre-Test
(1) Öffnen Sie die Schutzabdeckung, drücken Sie die Taste „POWER" für > 2 Sekunden, um das
Prüfgerät einzuschalten, die LCD-Anzeige zeigt alle Segmente für ca. eine Sekunde, dann geht
das Prüfgerät in den Standardzustand. Überprüfen Sie, ob sich das Prüfgerät normal einschalten
wird und ob ein Segment auf der LCD-Anzeige fehlt. Wenn das Prüfgerät defekt ist, beheben Sie
bitte das Problem und wenden Sie sich an technische Unterstützung.
13
