SMA STP 5000TL-20 Installationsanleitung Seite 82

12 Wechselrichter außer Betrieb nehmen

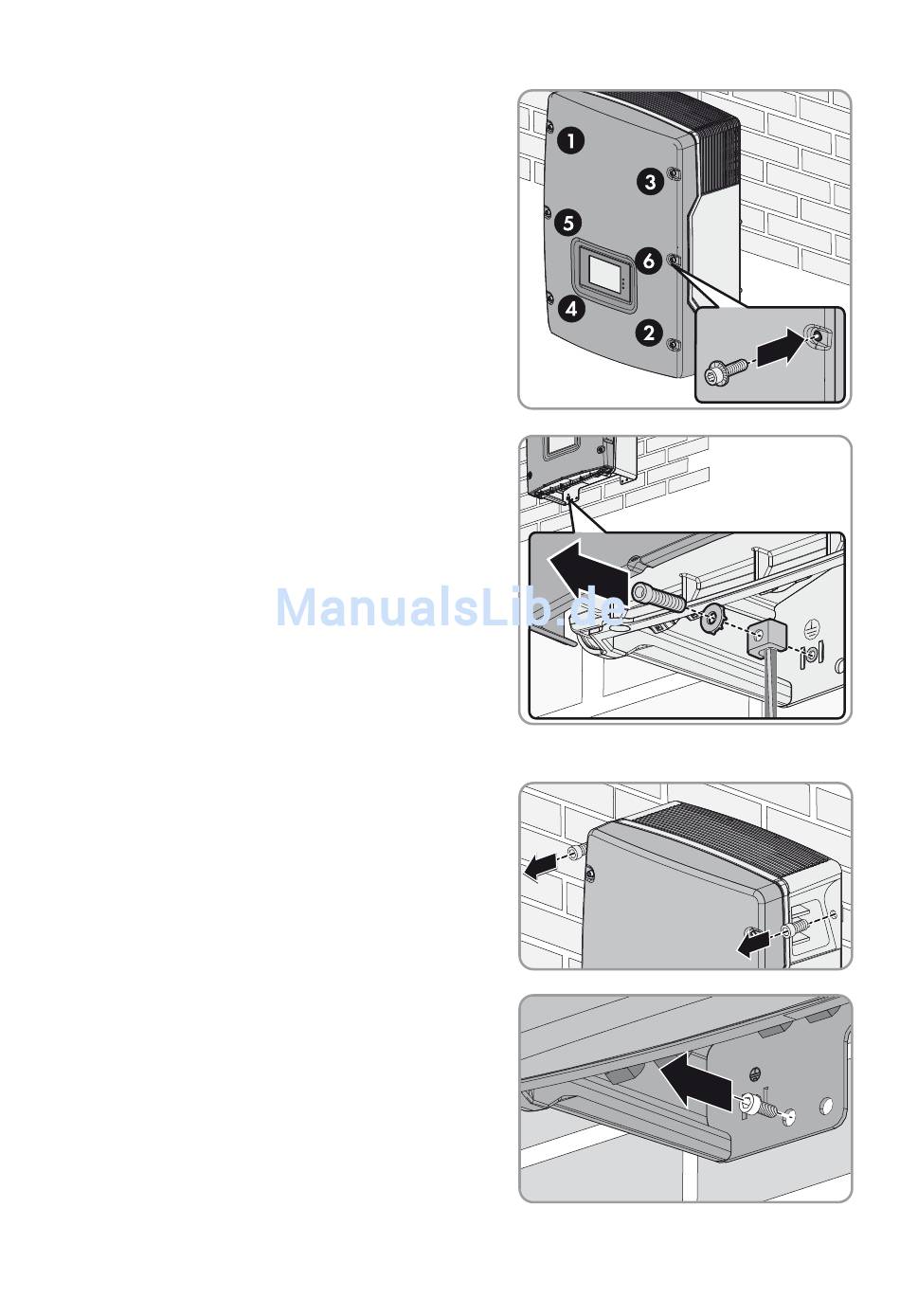

• Den Gehäusedeckel mit einem
Innensechskant-Schlüssel (SW 5) in der
Reihenfolge 1 bis 6 festschrauben
(Drehmoment: 6 Nm ± 0,5 Nm).
6. Wenn ein zweiter Schutzleiter angeschlossen ist,
die Zylinderschraube M6x16 lösen und
Schraube, Sperrkantscheibe, Klemmbügel und
Schutzleiter entfernen.
7. Die Lüftungsgitter zur Seite abnehmen.
8. Die Schrauben zwischen Wechselrichter und
Wandhalterung auf beiden Seiten mit einem
Innensechskant-Schlüssel (SW 5) lösen.
9. Wenn der Wechselrichter gegen Diebstahl
gesichert ist, Sicherheitsschrauben lösen.
10. Den Wechselrichter senkrecht nach oben von der Wandhalterung nehmen.
82 STP5-9TL-IA-de-12
SMA Solar Technology AG
Installationsanleitung
